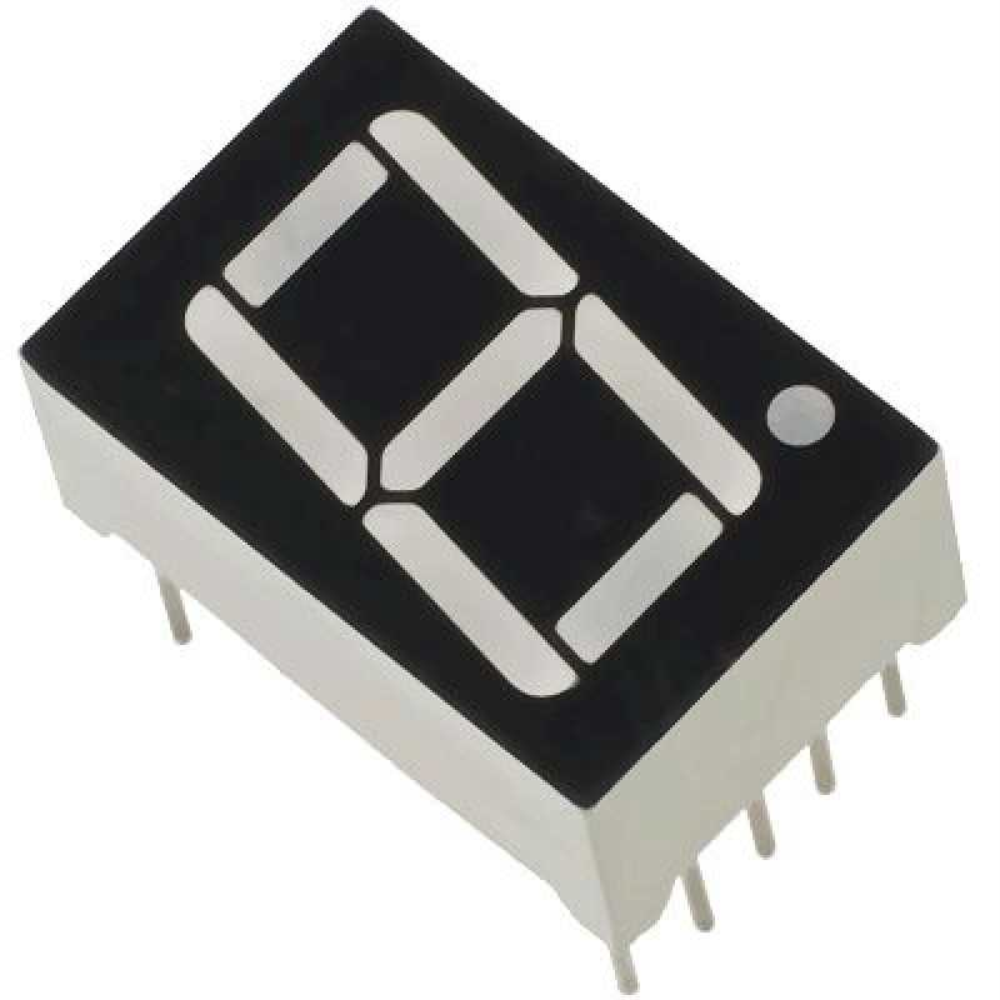

14mm (0.56") 7 Segment Display - Ortak Anot (Tek Haneli)

Sayıları görselleştirmenin en sade ve etkili yolu!

7 Segment Display, yedi adet çubuk şeklinde LED'in (segment) bir araya gelmesiyle oluşan, 0'dan 9'a kadar tüm rakamları ve bazı harfleri (A, b, C, d, E, F) göstermenizi sağlayan bir dijital göstergedir. 14mm (0.56 inç) boyutu, orta ölçekli cihazlarda en çok tercih edilen, uzaktan rahatça okunabilen standart boyuttur.

Bu model "Ortak Anot" yapısındadır. Yani tüm LED'lerin artı (+) uçları içeride birleştirilmiştir ve ortak pine bağlıdır. Göstergeyi çalıştırmak için ortak pini güç kaynağının artı ucuna bağlayıp, yakmak istediğiniz segmentin pinini ise (direnç üzerinden) eksiye (GND) çekmeniz yeterlidir.

 Öne Çıkan Özellikler

•  Yüksek Parlaklık: Kırmızı LED segmentleri sayesinde gün ışığında ve karanlıkta net okunabilirlik sağlar.

•  Standart Boyut: 14.2mm (0.56 inç) karakter yüksekliği ile kompakt ama okunaklıdır.

•  Kolay Sürüş: Shift Register (74HC595) veya Display Sürücü (MAX7219) entegreleri ile kolayca kontrol edilebilir.

•  Breadboard Uyumu: Standart pin aralığı sayesinde delikli plaketlere ve breadboard'lara tam oturur.

 Teknik Özellikler

• Karakter Yüksekliği: 14.2mm (0.56 inç)

• Bağlantı Tipi: Ortak Anot (Common Anode)

• Renk: Parlak Kırmızı

• İleri Gerilim ($V_f$): 1.8V - 2.2V (Tipik)

• Maksimum Akım: Segment başına 20mA

• Pin Sayısı: 10 Pin

 Önemli Bağlantı Notu

Segmentleri doğrudan mikrodenetleyiciye (Arduino, PIC vb.) bağlamayın! Her bir segment pini için mutlaka 220 Ohm veya 330 Ohm değerinde bir koruma direnci kullanmalısınız. Aksi takdirde yüksek akım nedeniyle segmentler zarar görebilir.

 Paket İçeriği

• 1 Adet 14mm 7 Segment Display (Ortak Anot)

 Sıkça Sorulan Sorular

Soru: Ortak Katot ile farkı nedir?

Cevap: Ortak Anot'ta tüm artı uçlar birleşiktir (Ortak uca +5V verilir). Ortak Katot'ta ise tüm eksi uçlar birleşiktir (Ortak uca GND verilir). Kod yazarken bu farka göre çıkış sinyalini (HIGH/LOW) ayarlamanız gerekir.

Soru: Birden fazla haneyi yan yana kullanabilir miyim?

Cevap: Evet, birden fazla tekli display'i yan yana dizerek 2, 3 veya 4 haneli göstergeler oluşturabilirsiniz. Genellikle "Tarama (Multiplexing)" yöntemi ile kontrol edilirler.
