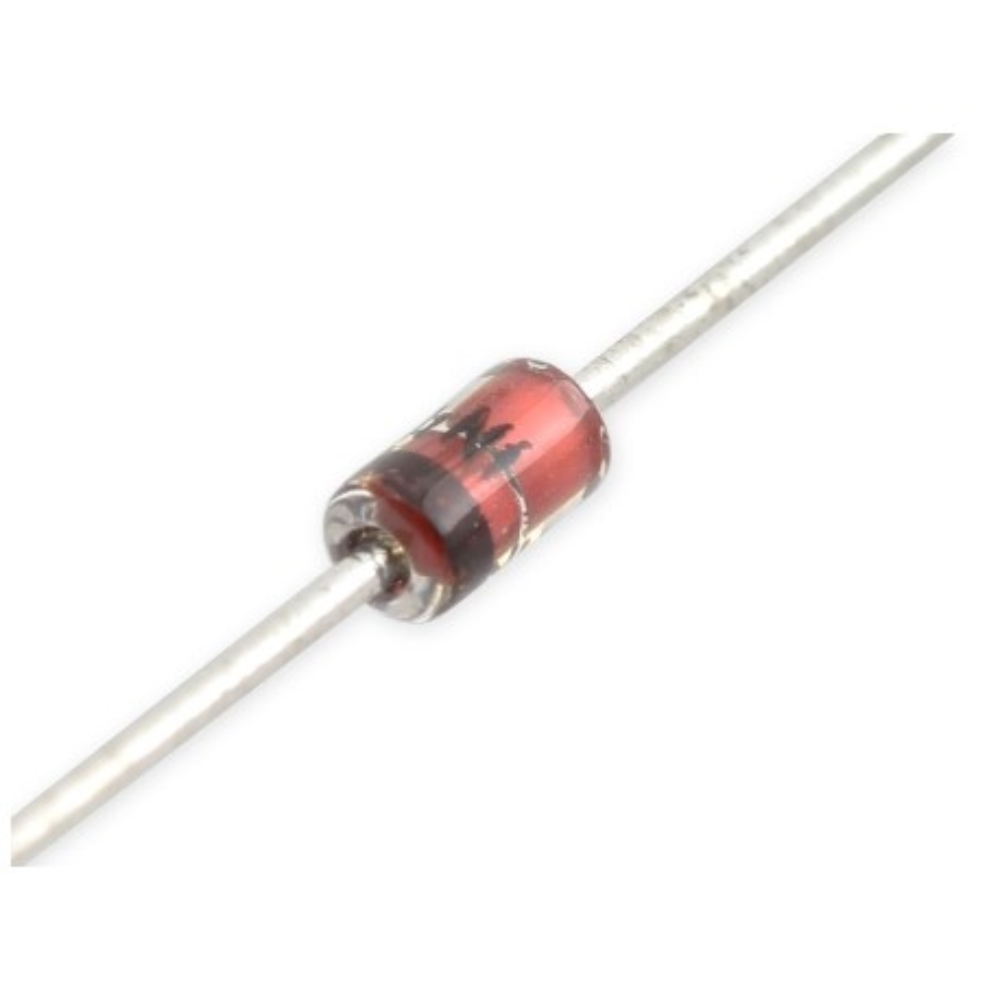

1N4148 Hızlı Sinyal Diyotu (5 Adet Ekonomik Paket)

Hızın kritik olduğu devrelerde en büyük yardımcınız!

1N4148, standart doğrultucu diyotların (1N4007 gibi) yavaş kaldığı yüksek frekanslı sinyal devrelerinde kullanılan ultra hızlı bir anahtarlama diyotudur. Sadece 4 nanosaniye gibi inanılmaz bir tepki süresine (Reverse Recovery Time) sahiptir.

Bu diyot, büyük güçleri taşımak için değil; veri sinyallerini yönlendirmek, lojik devrelerde kapı oluşturmak, ters voltaj koruması sağlamak ve yüksek frekanslı AC sinyalleri doğrultmak (radyo frekansları gibi) için kullanılır. Cam gövdesiyle (DO-35) tanınan bu küçük dev, her elektronikçinin çekmecesinde bulunması gereken temel bir parçadır.

 Neden 1N4148 Kullanmalısınız?

•  Ultra Hızlı: Saniyede milyonlarca kez açılıp kapanabilir, bu da onu veri iletişimi ve yüksek frekans projeleri için tek seçenek yapar.

•  Minyatür Tasarım: DO-35 cam kılıfı sayesinde breadboard ve delikli plaketlerde çok az yer kaplar.

•  Hassas Koruma: Mikrodenetleyici (Arduino, PIC, ARM) girişlerini ani voltaj sıçramalarından korumak için kullanılır.

•  Lojik Projeler: Transistörlerle birlikte mantık kapıları (AND, OR kapıları) kurmak için idealdir.

 Teknik Özellikler

• Model: 1N4148

• Tip: Hızlı Anahtarlama Diyotu (Fast Switching)

• Ters Toparlanma Süresi ($t_{rr}$): 4ns (Maksimum)

• Maksimum Ters Gerilim ($V_{RRM}$): 100V

• Sürekli İleri Akım ($I_F$): 300mA - 450mA

• Kılıf Tipi: DO-35 (Cam)

 Önemli Bağlantı Bilgisi (Yön)

Diyotlar tek yönlü geçiş sağlar. Ters takılırsa akım akmaz.

• Siyah Çizgili Taraf: Katot (-) ucudur.

• Turuncu Taraf: Anot (+) ucudur.

• Akım, turuncu taraftan siyah çizgili tarafa doğru akar.

 Paket İçeriği

• 5 Adet 1N4148 Hızlı Sinyal Diyotu

 Sıkça Sosulan Sorular

Soru: 1N4007 yerine kullanılabilir mi?

Cevap: Hayır. 1N4148 çok düşük akım (max 450mA) taşıyabilir. Eğer bir güç kaynağı yapıyorsanız 1N4007 kullanmalısınız. Eğer bir sinyal işliyorsanız 1N4148 kullanmalısınız.

Soru: Nerelerde kullanılır?

Cevap: Radyo alıcıları, hızlı anahtarlamalı güç kaynakları (SMPS kontrol katları), hobi devrelerindeki sinyal korumaları ve lojik devreler ana kullanım alanlarıdır.
