1N5822 Schottky Diyot - 40V 3A Yüksek Performanslı Doğrultucu

Güç kaynaklarınızın verimini artırın! Düşük ısı, yüksek hız ve tam koruma.

1N5822, Schottky bariyer prensibiyle çalışan, yüksek akım kapasitesine sahip bir doğrultucu diyottur. Standart silikon diyotların (örneğin 1N5408) yaklaşık $0.7V$ ile $1.1V$ olan ileri gerilim düşümüne karşın, 1N5822 yaklaşık 0.52V civarında bir gerilim düşümü sunar. Bu fark, devrenizde daha az ısı oluşması ve daha fazla enerjinin yükünüze aktarılması anlamına gelir.

Hızlı anahtarlama (fast switching) kabiliyeti sayesinde yüksek frekanslı devrelerde mükemmel sonuçlar verir.

 Neden 1N5822 Schottky Diyot Kullanmalısınız?

•  Düşük Güç Kaybı: İleri yönde voltaj düşümü çok düşük olduğu için enerji verimliliği sağlar ve bileşenin daha az ısınmasını sağlar.

•  Ultra Hızlı Anahtarlama: Çok kısa toparlanma süresi sayesinde yüksek frekanslı güç kaynaklarında (SMPS) sorunsuz çalışır.

•  Güneş Paneli Dostu: Güneş paneli sistemlerinde "By-pass" veya "Blokaj" diyodu olarak kullanılarak aküden panele geri akım sızmasını önler.

•  Ters Kutup Koruması: Hassas cihazların girişine bağlanarak yanlış güç bağlantılarına karşı (Artı/Eksi ters takılması) koruma sağlar.

 Teknik Özellikler

• Model: 1N5822

• Tipi: Schottky Bariyer Diyot

• Maksimum Ters Gerilim ($V_{RRM}$): 40V

• Maksimum Ortalama İleri Akım ($I_{F(AV)}$): 3A

• Maksimum İleri Gerilim Düşümü ($V_{F}$): ~0.52V (@3A)

• Çalışma Sıcaklığı: -65°C ile +125°C

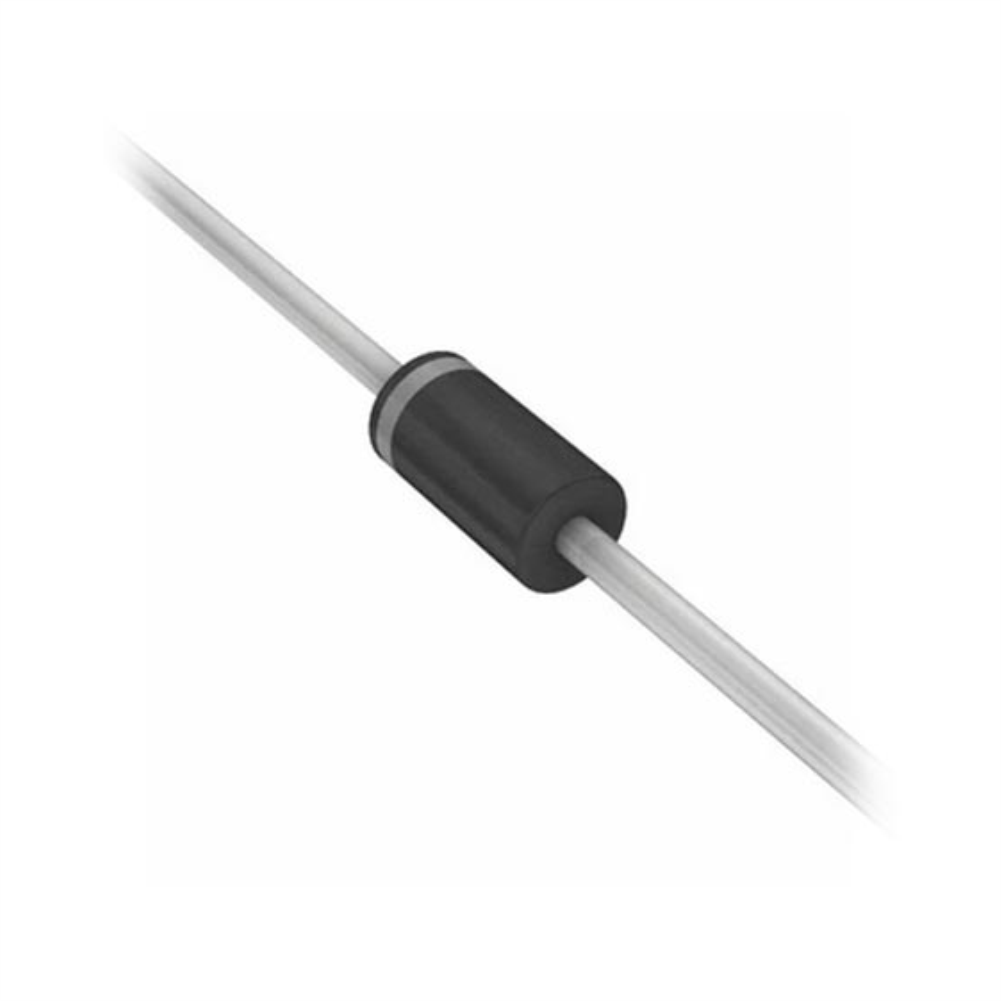

• Kılıf Tipi: DO-201AD (Aksiyel)

 Kullanım Alanları

• DC-DC konvertörler ve voltaj regülatörleri.

• Güneş enerjisi şarj kontrol devreleri.

• Batarya şarj cihazları ve koruma devreleri.

• Yüksek frekanslı invertörler.

• Serbest dönme (Freewheeling) diyodu olarak motor sürücüler.

 Paket İçeriği

• 1 Adet 1N5822 Schottky Diyot

 Montaj Notu

Diyot üzerindeki çizgili (bantlı) kenar Katot (-) ucudur. Akım her zaman Anot (+) ucundan Katot (-) ucuna doğru akar. Devrenize montaj yaparken bu yönü kontrol etmeyi unutmayın.
