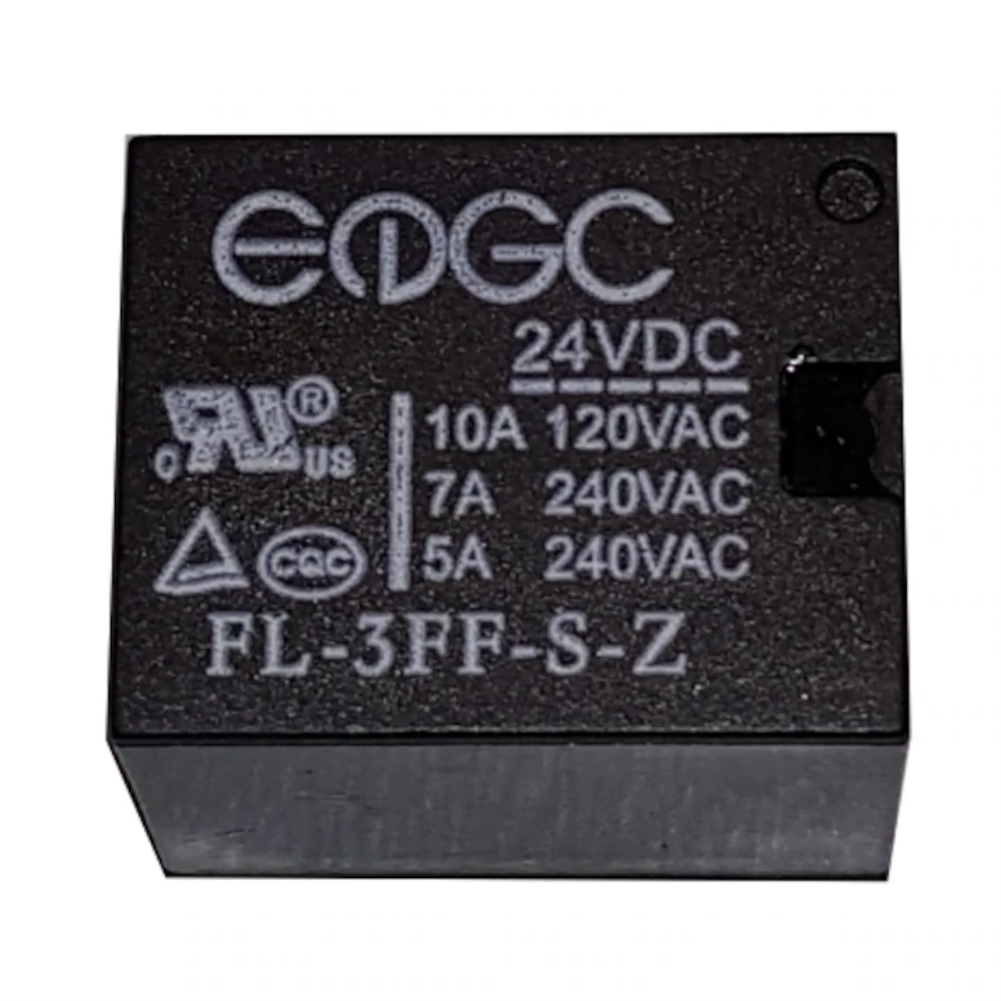

24V DC Röle (5 Pin - 10A Güç Rölesi)

Endüstriyel gücü kontrol altına alın! PLC ve Otomasyonun kalbi.

Standart hobi röleleri 5V ile çalışırken, sanayi makineleri, PLC sistemleri, tırlar, otobüsler ve profesyonel 3D yazıcılar genellikle 24V DC kontrol sinyalleri kullanır. 24V DC Röle, bu sistemlerdeki yüksek akımlı yükleri (ısıtıcılar, güçlü motorlar, solenoid valfler) anahtarlamak için tasarlanmıştır.

Bu röle, bobinine 24V verildiğinde "Çıt" sesiyle kontaklarını kapatır ve üzerinden 10 Amper'e (2200 Watt) kadar yük geçişine izin verir. PCB'ye lehimlenebilir yapısıyla kendi devre kartlarınızı tasarlamak için idealdir.

 Neden 24V Röle Tercih Edilmelidir?

•  Endüstriyel Standart: PLC çıkışları genellikle 24V'tur. Bu röle PLC ile doğrudan uyumludur.

•  Araç Elektroniği: 12V kullanan binek araçların aksine; kamyon, otobüs ve iş makineleri 24V sistem kullanır. Bu araçlardaki aksesuar montajı için gereklidir.

•  Yüksek Akım: Küçük boyutuna rağmen 250V AC gerilimde 10 Amper yükü anahtarlayabilir.

•  Çift Kontak (SPDT): Hem Normalde Açık (NO) hem de Normalde Kapalı (NC) uçları sayesinde ters işlem yapabilme yeteneği sunar.

 Teknik Özellikler

• Bobin Gerilimi (Tetikleme): 24V DC

• Maksimum Yük (AC): 250V AC / 10A

• Maksimum Yük (DC): 30V DC / 10A

• Pin Sayısı: 5 Pin (2 Bobin, 1 Ortak, 1 NO, 1 NC)

• Röle Tipi: PCB Tipi (THT) veya Soket Uyumlu

• Model: Genellikle SRD-24VDC-SL-C veya benzeri

 Önemli Kullanım Uyarısı

• Arduino İle Kullanım: Bu rölenin bobini 24V ister. Arduino (5V) ile doğrudan TETİKLENEMEZ. Eğer Arduino ile sürecekseniz araya bir transistör (BC547 vb.) veya optokuplör koyarak harici 24V kaynağı anahtarlamanız gerekir.

• Ters Diyot: Bobin uçlarına ters paralel diyot (1N4007) bağlamak, sürücü devrenizi (transistörü veya PLC'yi) korur.

 Paket İçeriği

• 1 x 24V DC Röle (5 Pin)

 Sıkça Sorulan Sorular

Soru: 12V adaptörle çalışır mı? Cevap: Hayır, kararlı çalışmaz. Bobinin mıknatıslanıp kontağı çekmesi için en az 18-20V gereklidir. Tam performans için 24V DC şarttır.

Soru: 220V Lambayı yakabilir miyim? Cevap: Evet. Rölenin bobini 24V ile çalışır ancak kontak uçları (anahtar kısmı) üzerinden 220V şehir elektriği geçirebilir ve lambayı kontrol edebilirsiniz.
