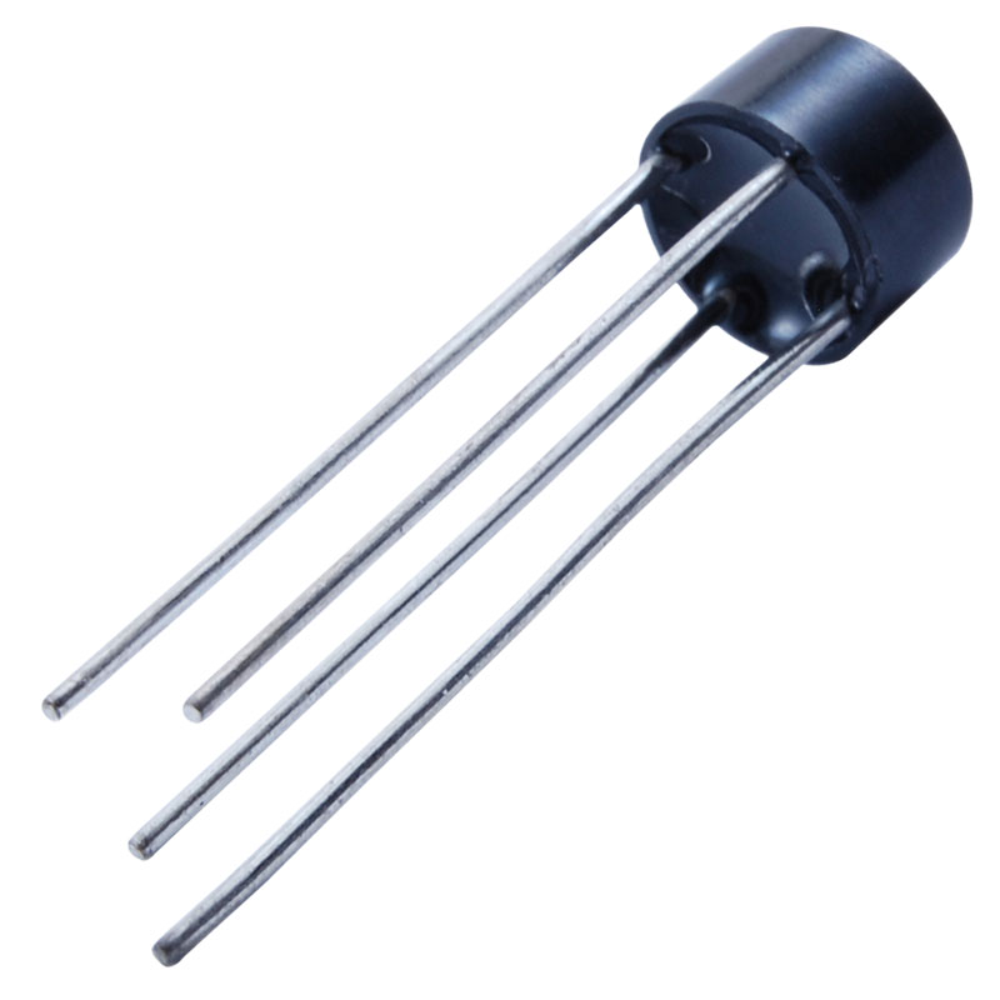

2W10M Köprü Diyot (2A 1000V AC/DC Doğrultucu)

Dört diyot gücü tek bir pakette! Profesyonel doğrultma çözümü.

2W10M, AC (Alternatif Akım) girişini tam dalga doğrultma yöntemiyle DC (Doğru Akım) çıkışına dönüştüren bir köprü diyot modülüdür. Ayrı ayrı 4 adet diyotla uğraşmak ve devrede yer işgal etmek yerine, bu kompakt bileşenle çok daha düzenli ve güvenilir güç katları tasarlayabilirsiniz.

2 Amper akım taşıma kapasitesi ile küçük ve orta ölçekli transformatör çıkışlarında, LED sürücülerde ve DIY güç kaynağı projelerinde yaygın olarak tercih edilir. 1000 Volt dayanımı sayesinde şebeke gerilimi uygulamalarında ekstra güvenlik payı sağlar.

 Neden 2W10M Köprü Diyot Kullanmalısınız?

•  Kompakt Tasarım: 4 adet 1N4007 diyotun yaptığı işi çok daha az yer kaplayarak ve daha yüksek akım kapasitesiyle (2A) yapar.

•  Yüksek Dayanım: 1000 Volt'luk ters gerilim eşiği, ani voltaj sıçramalarına karşı devrenizi korur.

•  Kolay Montaj: Üzerindeki bacak uçları (AC, +, -) net bir şekilde işaretlenmiştir, hatalı bağlantı riskini azaltır.

•  Verimli Çalışma: Düşük sızıntı akımı ve yüksek sıcaklık dayanımı ile stabil bir DC çıkışı sağlar.

 Teknik Özellikler

• Model: 2W10M

• Maksimum Akım: 2 Amper ($I_{O}$)

• Maksimum Ters Gerilim: 1000 Volt ($V_{RRM}$)

• Kılıf Tipi: WOB (Dairesel / Silindirik)

• Bacak Sayısı: 4 Pin

• Çalışma Sıcaklığı: -55°C ile +150°C arası

 Bağlantı Şeması ve İpucu

• AC Yazılı Bacaklar: Trafodan veya AC kaynaktan gelen uçlar buraya bağlanır (Yön fark etmez).

• (+) Artı Bacak: DC çıkışın artı ucudur.

• (-) Eksi Bacak: DC çıkışın eksi (GND) ucudur.

• Not: Doğrultulan akımı pürüzsüz hale getirmek için çıkışa mutlaka uygun değerde bir Elektrolitik Kondansatör (Filtre kondansatörü) eklenmelidir.

 Paket İçeriği

• 1 x 2W10M Köprü Diyot (2A 1000V)

 Sıkça Sorulan Sorular

Soru: 1 Amperlik devre için kullanılır mı?

Cevap: Evet, kesinlikle. 2A kapasitesi olması bir avantajdır; diyotun daha az ısınmasını ve daha uzun ömürlü olmasını sağlar.

Soru: Soğutucu takmak gerekir mi?

Cevap: 2 Amper sınırına yakın sürekli kullanımlarda gövdenin ısınması normaldir. Ancak genellikle 1-1.5A seviyelerinde ek bir soğutucuya ihtiyaç duymaz.
