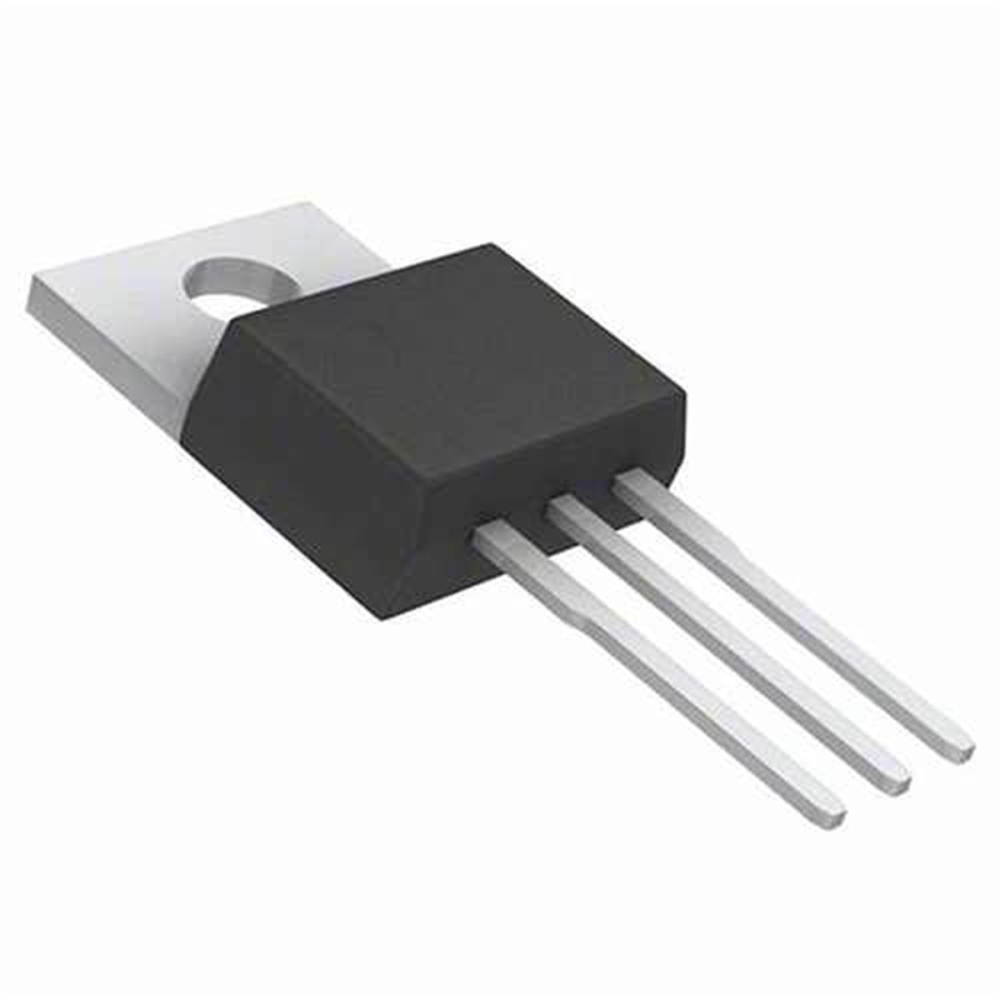

7812 (L7812CV) +12V Voltaj Regülatörü

Güçlü ve Kararlı Enerji! Projeleriniz için 12V Standart Çözüm.

7812, girişine uygulanan değişken veya yüksek DC gerilimi, çıkışında tam olarak 12 Volt seviyesinde sabitleyen üç bacaklı bir entegredir. Adaptör yapımı, araç içi elektronik uygulamalar veya 12V ile çalışan sensör/fan devreleri için en çok kullanılan regülatörlerin başında gelir.

İçerisindeki dahili akım sınırlama ve termal kapatma özellikleri sayesinde, aşırı ısınma veya kısa devre durumunda kendini ve devrenizi korumaya alır. TO-220 kılıf yapısı sayesinde bir soğutucuya kolayca vidalanabilir.

 Neden 7812 Regülatör Kullanmalısınız?

•  Güvenli Regülasyon: Girişteki voltaj dalgalanmalarından etkilenmez, devrenize zarar gelmesini önler.

•  Termal Koruma: Entegre aşırı ısındığında çıkışı otomatik olarak keserek yanmayı engeller.

•  Yüksek Akım: Uygun soğutma ile 1.5 Amper'e kadar akım verebilir, birçok orta ölçekli devreyi besleyebilir.

•  Evrensel Standart: Pin yapısı ve kullanımı dünya standartlarındadır, her türlü PCB ve breadboard ile uyumludur.

 Teknik Özellikler

• Çıkış Gerilimi: +12V DC

• Maksimum Giriş Gerilimi: 35V DC

• Minimum Giriş Gerilimi: 14.5V DC (Stabil çalışma için çıkıştan en az 2-2.5V fazla olmalıdır)

• Çıkış Akımı: 1.5A (Maksimum, soğutucu ile)

• Kılıf Tipi: TO-220

• Çalışma Sıcaklığı: 0°C ile +125°C arası

 Bağlantı Şeması ve İpucu

7812'yi önden (yazılı tarafı size bakacak şekilde) tuttuğunuzda:

1. Sol Bacak (Input): Giriş voltajı (+14.5V ile +35V arası)

2. Orta Bacak (GND): Toprak / Eksi hattı

3. Sağ Bacak (Output): Sabit +12V çıkış

Tavsiye: Giriş ve çıkış bacaklarına 100nF ile 10uF arası kondansatörler eklemek, gürültüyü (paraziti) önleyerek çok daha stabil bir çıkış almanızı sağlar.

 Paket İçeriği

• 1 x 7812 (L7812CV) Voltaj Regülatörü

 Sıkça Sorulan Sorular

Soru: Girişine 12V verirsem çıkıştan 12V alır mıyım? Cevap: Hayır. Lineer regülatörler (78xx serisi) çalışmak için bir "voltaj farkına" ihtiyaç duyar. 12V çıkış alabilmek için girişe en az 14.5V civarı gerilim uygulamalısınız.

Soru: Çok ısınıyor, normal mi? Cevap: Evet, lineer regülatörler fazla voltajı ısıya dönüştürerek yok eder. Eğer giriş voltajı ile çıkış arasındaki fark çoksa veya çekilen akım yüksekse mutlaka bir alüminyum soğutucu takılmalıdır.
