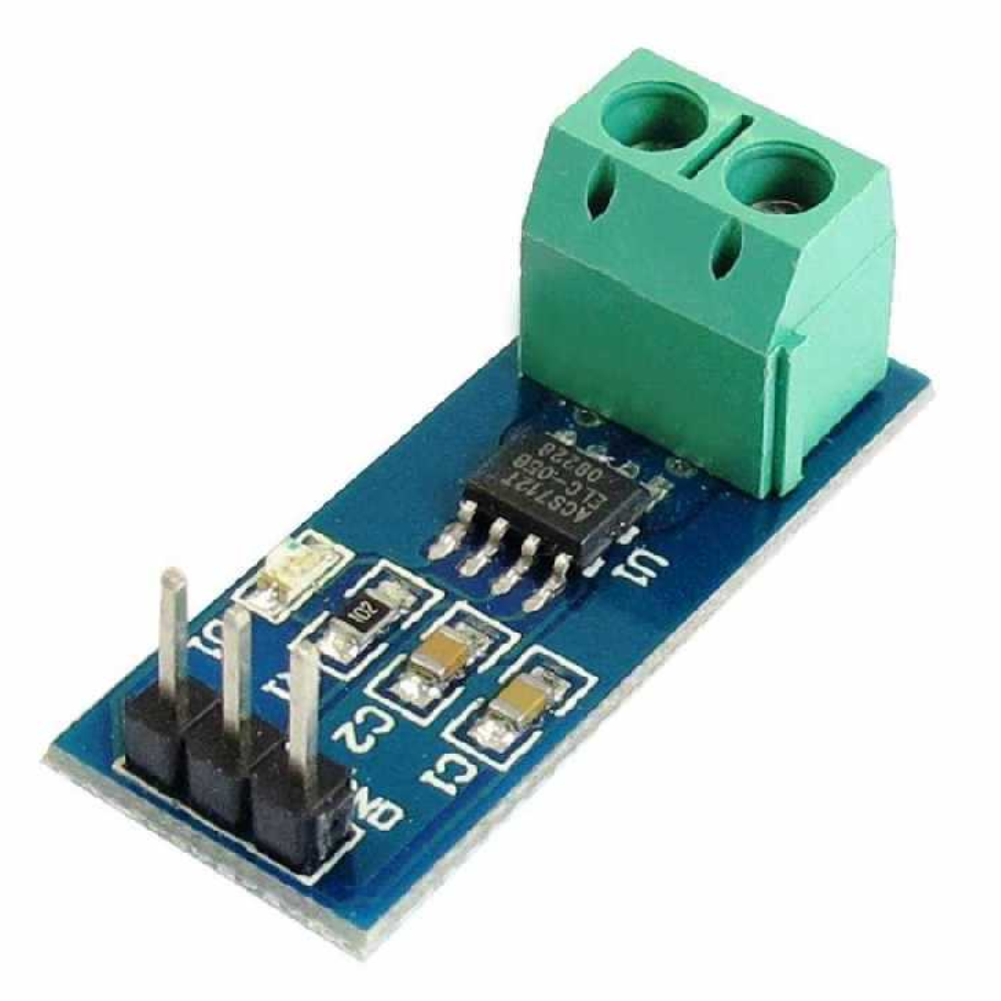

ACS712 5A Akım Sensörü Modülü (Hassas AC/DC Ölçer)

Detaylı ölçüm gerektiren projeler için en hassas çözüm.

Elektronik projelerinizde çektiğiniz akım 5 Amper'in altındaysa (örneğin küçük robotlar, LED aydınlatmalar veya IoT devreleri), 20A veya 30A kapasiteli sensörler size doğru sonuç vermeyebilir. ACS712 5A Modeli, serinin en yüksek hassasiyetine (185 mV/A) sahip olduğu için küçük akım değişimlerini bile net bir şekilde algılar.

Bu modül, Hall Effect prensibiyle çalışarak akım hattı ile ölçüm devresi arasında elektriksel izolasyon sağlar. Hem Alternatif Akım (AC) hem de Doğru Akım (DC) ölçümü yapabilir ve Arduino'nun analog pininden okunabilen bir voltaj çıkışı üretir.

Neden 5A Modelini Seçmelisiniz?

• Yüksek Hassasiyet: 30A modeline göre neredeyse 3 kat daha hassastır. Küçük akım değişimlerini kaçırmaz.

• Çift Yönlü: Pilin hem şarj (pozitif) hem de deşarj (negatif) akımını aynı anda ölçebilirsiniz.

• Güvenli: Ölçülen yüksek voltaj, Arduino kartınıza zarar vermez (2.1kV İzolasyon).

• Analog Çıkış: Akım değerini 0-5V analog sinyale dönüştürür, kullanımı çok basittir.

Teknik Özellikler (5A Versiyonu)

• Çip: ACS712ELCTR-05B-T

• Ölçüm Aralığı: -5 Amper ile +5 Amper arası

• Besleme Gerilimi: 5.0V (VCC)

• Hassasiyet (Sensitivity): 185 mV/A

  • (Bu değer kodlama yaparken formülde kullanacağınız en önemli sayıdır.)

• Sıfır Akım Çıkışı: VCC/2 (2.5V)

• Dahili Direnç: 1.2 mΩ

• Boyutlar: 31mm x 13mm

Önemli Kullanım İpucu

ACS712 serisi manyetik alanla çalıştığı için, sensörün hemen dibine güçlü bir mıknatıs veya trafo koymamanız önerilir, ölçümü saptırabilir.

Paket İçeriği

• 1 x ACS712 5A Akım Sensörü Modülü

Sıkça Sorulan Sorular

Soru: 220V AC akımı ölçer mi? Cevap: Evet, prizdeki cihazların (Maksimum 1100 Watt'a kadar) akımını ölçebilir. Ancak yüksek voltaj bağlantılarına dikkat edilmelidir.

Soru: 5 Amperden fazla geçerse ne olur? Cevap: Sensör ölçüm aralığının dışına çıkar (Saturasyon). Kısa süreli aşırı akımlarda hemen bozulmaz ancak sürekli yüksek akım sensörü ısıtıp yakabilir.
