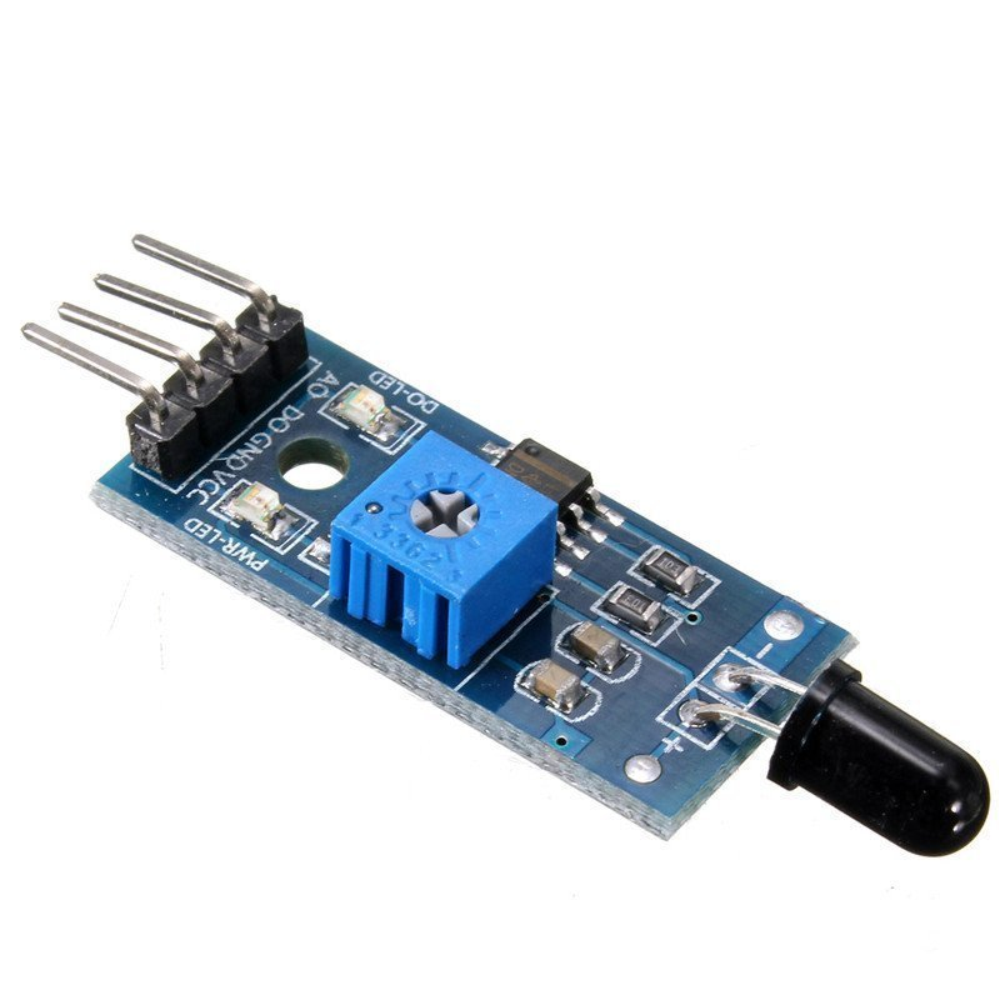

Alev Algılayıcı Sensör Modülü (IR Ateş Sensörü)

Ateşle oynayan robotlar için en keskin göz!

Robotik projelerde ve güvenlik sistemlerinde bir alev kaynağını tespit etmek için kullanılan Alev (Flame) Sensörü, ateşin yaydığı kızılötesi (IR) ışığı algılayarak çalışır. Standart ışık sensörlerinden farklı olarak, sadece 760nm ile 1100nm arasındaki dalga boyuna (yani ateşin spektrumuna) tepki verir.

Bu sensör ile okul projelerinin vazgeçilmezi olan "Yangın Söndüren Robot", "Akıllı Ev Yangın Alarmı" veya "Mum Söndüren Robot" yapabilirsiniz. Kart üzerindeki potansiyometre sayesinde hassasiyet ayarı yapabilir, çakmak alevini yaklaşık 80cm mesafeden algılayabilirsiniz.

 Neden Bu Sensörü Kullanmalısınız?

•  Nokta Atışı Tespit: Dumanı beklemez, alevin kendisini doğrudan görür.

•  Çift Çıkış:

  • Dijital Çıkış (DO): Alev var mı yok mu? (0 veya 1 verir). Alarm sistemleri için idealdir.

  • Analog Çıkış (AO): Alev ne kadar yakında veya ne kadar büyük? (0-1023 arası değer verir). Robotun ateşe yaklaşması için idealdir.

•  Geniş Açı: Yaklaşık 60 derecelik bir tarama açısına sahiptir.

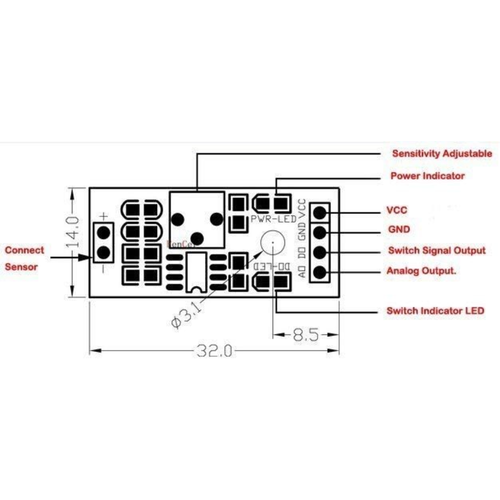

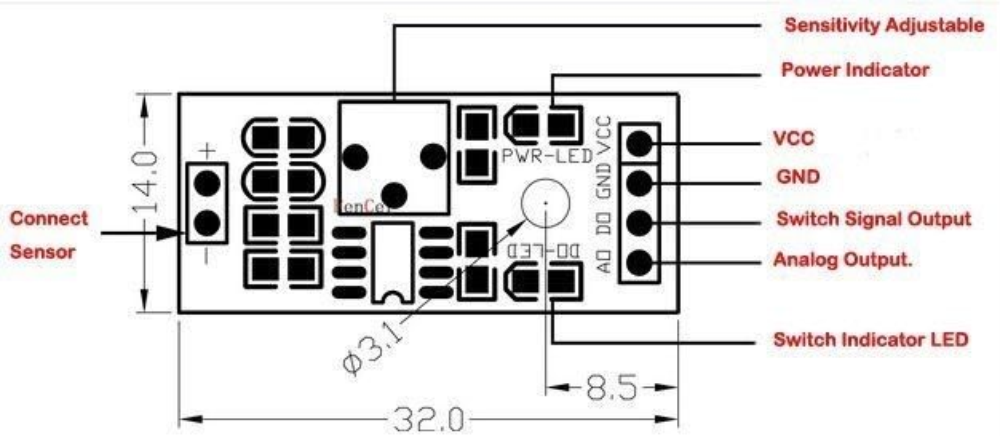

•  Kolay Ayar: Ortamdaki ışık kirliliğini elemek için üzerindeki mavi trimpot ile hassasiyetini ayarlayabilirsiniz.

 Teknik Özellikler

• Algılama Spektrumu: 760nm - 1100nm (IR Işık)

• Algılama Açısı: ~60 Derece

• Çalışma Gerilimi: 3.3V - 5V DC

• Çıkış: Dijital (0/1) ve Analog (Voltaj)

• Karşılaştırıcı Çip: LM393 (Kararlı çalışma sağlar)

• Algılama Mesafesi: Alevin boyutuna göre değişir (Çakmak alevi için ~80cm, büyük ateş için daha uzak)

 Önemli Kullanım Uyarısı

Sensör alevi algılar ancak yüksek ısıya dayanıklı değildir.

• Sensörü ateşin içine sokmayınız veya plastiği eritecek kadar yaklaştırmayınız. Alev ile sensör arasında güvenli bir mesafe bırakınız.

 Paket İçeriği

• 1 x Alev Sensör Modülü

 Sıkça Sorulan Sorular

Soru: Dumanı algılar mı? Cevap: Hayır, bu sensör sadece görünür alevi (ışığı) algılar. Duman tespiti için MQ-2 Gaz Sensörü kullanmalısınız.

Soru: Güneş ışığından etkilenir mi? Cevap: Güneş ışığı da IR (Kızılötesi) barındırdığı için sensörü yanıltabilir. Bu yüzden sensörü doğrudan güneşe maruz bırakmamanız veya hassasiyet ayarını kısmanız önerilir.
