Arduino DC Motor Hız ve RPM Ölçüm Proje Seti (Kodlar ve Şema Dahil)

Görünmez hızı sayılara dökün! Kendi dijital devir saatinizi tasarlayın.

Arabaların ön panelindeki devir saatini (RPM) biliyorsunuz. Peki, bu sistem tekerleğin veya motorun ne kadar hızlı döndüğünü nasıl anlıyor? Bu Full Proje Seti ile; optik sensörler ve delikli diskler kullanarak motorun hızını hassas bir şekilde ölçen profesyonel bir sistem kuracaksınız.

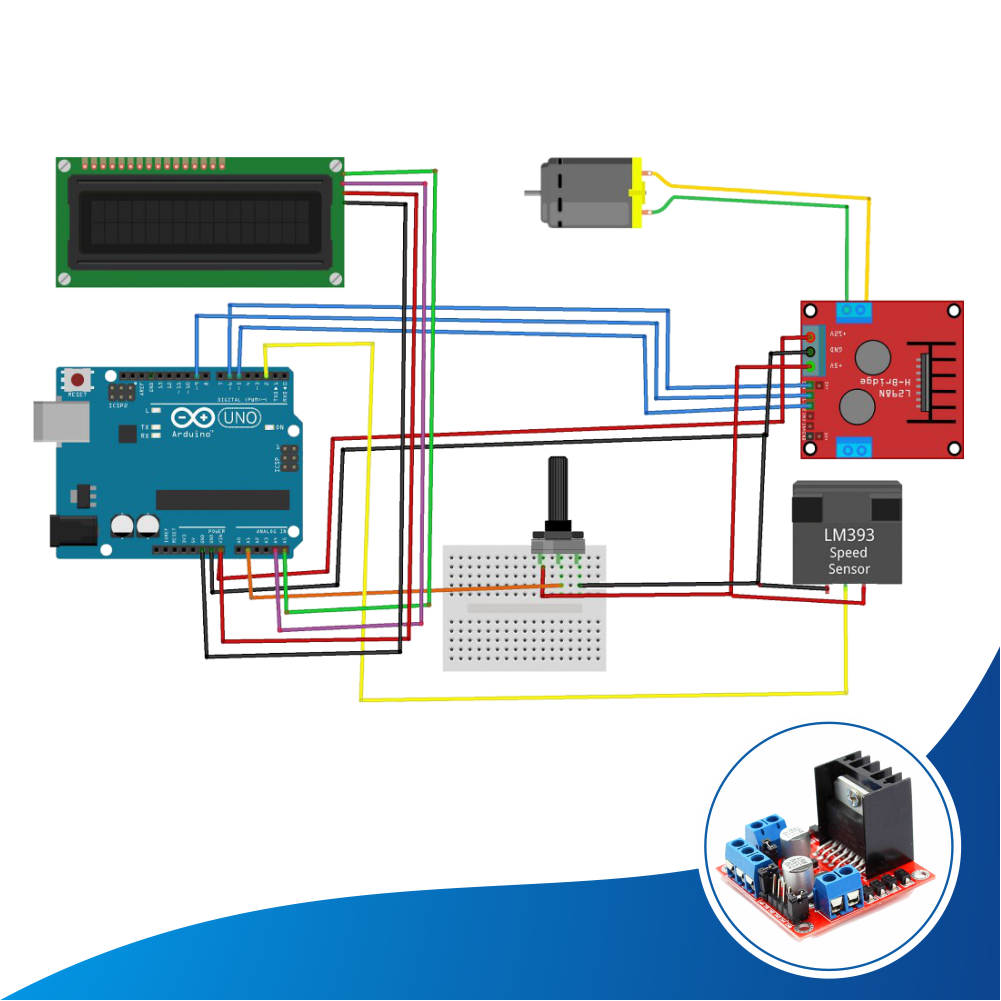

Paket içeriğinde size sunulan Renkli Bağlantı Şeması ve Hazır Arduino Kodları sayesinde; sensörün delikleri nasıl saydığını, zaman/tur formülünün kodlamada nasıl işlendiğini ve sonucun LCD ekrana nasıl "RPM" olarak yazdırıldığını öğreneceksiniz.

 Bu Proje İle Neler Öğreneceksiniz?

1. Optik Algılama: U harfi şeklindeki sensörün, aradan geçen delikli diski nasıl saydığını (Işık Kesme Mantığı).

2. Kesme (Interrupt) Kullanımı: Arduino'nun en önemli konularından biri olan "Interrupt" fonksiyonu ile anlık sinyal yakalamayı.

3. RPM Hesabı: Fiziksel dönüşü matematiksel formülle (Devir = Sayılan Delik / Zaman) hıza çevirmeyi.

 Nasıl Çalışır?

• Motorun ucuna Delikli Disk (Enkoder) takılır.

• Disk, U Tipi Hız Sensörünün (Speed Sensor) arasından geçer.

• Motor döndükçe diskteki delikler sensörün ışığını bir açar bir kapatır.

• Arduino bu aç-kapa sinyallerini sayar, zamana böler ve sonucu LCD Ekranda "Örn: 1500 RPM" olarak gösterir.

 Paket İçeriği (Her Şey Dahil)

• 1 x Arduino Uno R3 (Klon) + USB Kablo: Hesaplamayı yapan beyin.

• 1 x Hız Sensörü Modülü (FC-03 / LM393): Dönüşü algılayan optik göz.

• 1 x DC Motor ve Tekerlek: Test edilecek motor sistemi.

• 1 x Delikli Enkoder Diski (Genellikle 20 delikli): Hızı ölçülecek parça.

• 1 x 16x2 LCD Ekran (I2C Modüllü): Sonucu gösteren ekran.

• 1 x 9V Pil Başlığı (Pil Hariç): Motoru döndürmek için güç girişi.

• 1 x 400 Pin Breadboard: Devre kurulum tahtası.

• 10 x Jumper Kablo Seti: Bağlantı kabloları.

•  DİJİTAL DESTEK: Adım adım kurulum şeması ve Hazır Arduino Kodu.

 Önemli Kurulum İpucu

Hız sensörünün (U şeklindeki siyah parça) içinden geçen diskin, sensörün kenarlarına sürtmemesi gerekir. Motoru ve sensörü sabitlerken diskin tam ortada, serbestçe döndüğünden emin olun.

 Sıkça Sorulan Sorular

Soru: Başka motorların hızını ölçebilir miyim? Cevap: Evet. Setin içinden çıkan "Delikli Diski" matkap, fan veya başka bir motorun miline takarsanız, sensörü de uygun yere koyarsanız her türlü dönen cismin hızını ölçebilirsiniz.

Soru: Motorun hızını ayarlayabilir miyim? Cevap: Bu set sadece "Ölçüm" içindir. Motorun hızını artırıp azaltmak (kontrol etmek) isterseniz, sete ek olarak bir "Potansiyometre" veya "Motor Sürücü Kartı" eklemeniz gerekir.
