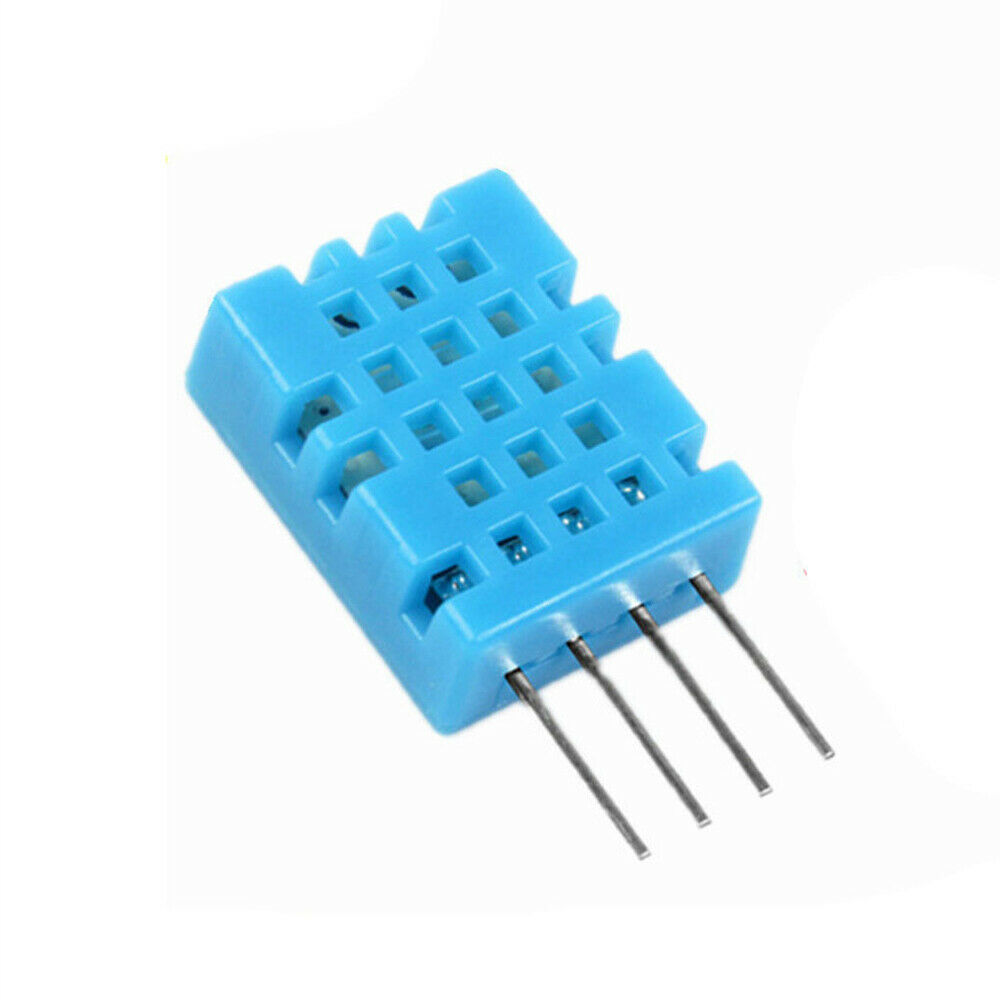

DHT11 Sıcaklık ve Nem Sensörü (Kartsız / Modülsüz)

PCB tasarımlarınız ve kompakt projeleriniz için sensörün en saf hali.

Piyasada genellikle 3 bacaklı modül (PCB'ye lehimlenmiş) halinde satılan DHT11'in, bu versiyonu Kartsız (Modülsüz), yani 4 bacaklı orijinal komponent halidir.

Bu ürünü tercih etmeniz için iki ana sebep vardır:

1. Yer Tasarrufu: Kendi baskı devre kartınızı (PCB) tasarlıyorsanız ve modülün kapladığı ekstra alandan kurtulmak istiyorsanız.

2. Maliyet ve Esneklik: Toplu üretim projelerinde veya sensörü kablo ucuna lehimleyip uzatmak istediğinizde daha esnek bir yapı sunar.

 Modüllü Versiyondan Farkı Nedir?

Modüllü (PCB'li) versiyonlarda gerekli direnç kart üzerindedir ve 3 pinlidir. Bu Kartsız versiyonda ise 4 pin vardır ve veri okuyabilmek için Sinyal ile VCC bacağı arasına sizin bir direnç bağlamanız gerekir.

 Teknik Özellikler

• Model: DHT11 (4 Pinli Kılıf)

• Sıcaklık Ölçüm Aralığı: 0°C ile 50°C

• Nem Ölçüm Aralığı: %20 ile %90 RH

• Çalışma Gerilimi: 3.3V - 5.5V DC

• Paket Tipi: 4 Pinli, Mavi Izgaralı Plastik Kılıf

• İletişim: Tek Hatlı Dijital Sinyal (Single-Bus)

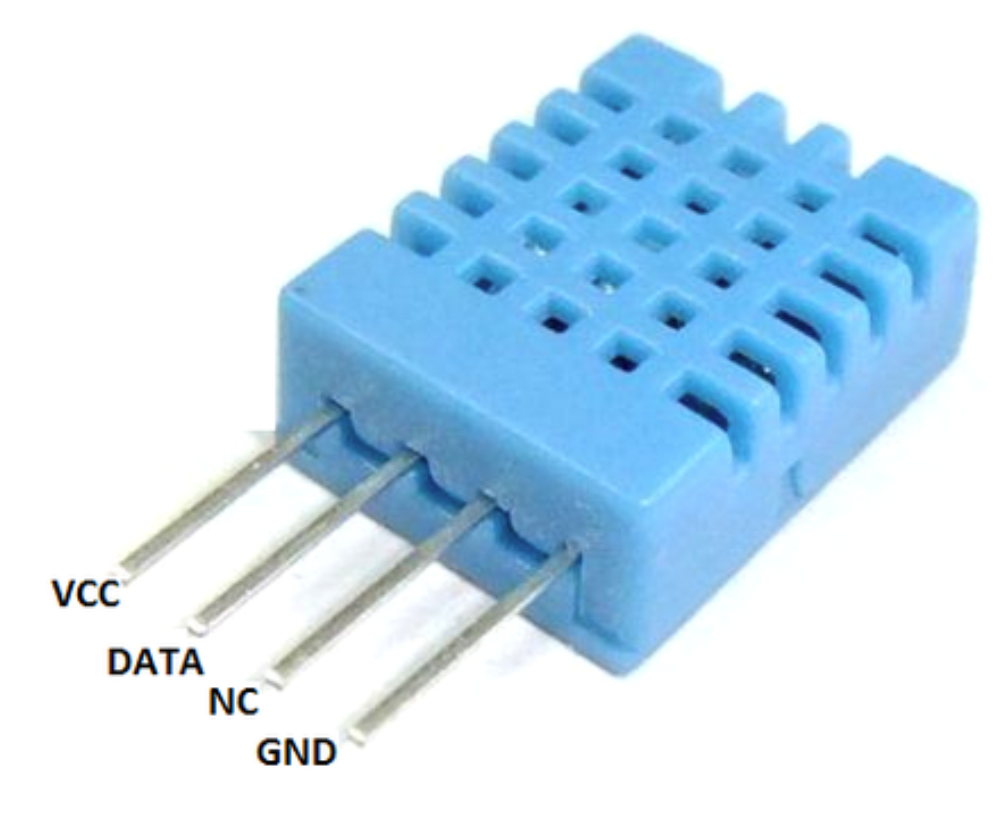

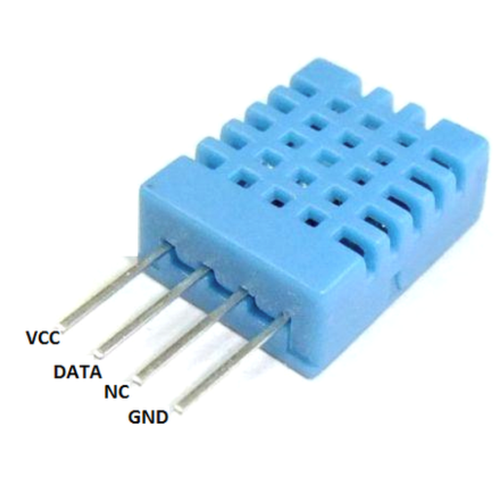

 Önemli Bağlantı Şeması (Pinout)

Sensöre önden (ızgaralı kısımdan) baktığınızda soldan sağa:

1. Pin 1 (VCC): Güç (+) (3.3V - 5V)

2. Pin 2 (DATA): Sinyal Çıkışı (Arduino Dijital Pine)

3. Pin 3 (NC): Boş Bacak (Not Connected - Bağlanmaz)

4. Pin 4 (GND): Toprak (-)

 Kritik Uyarı: Devrenin çalışması için Pin 1 (VCC) ile Pin 2 (DATA) arasına 4.7K Ohm ile 10K Ohm arasında bir direnç (Pull-Up) bağlamanız zorunludur. Dirençsiz çalışmaz!

 Paket İçeriği

• 1 x DHT11 Sıcaklık ve Nem Sensörü (Kartsız - 4 Bacaklı)

 Sıkça Sorulan Sorular

Soru: 3. bacak neden boş? Cevap: DHT11'in iç yapısı gereği 3. bacak (NC) kullanılmaz. Bağlantı yaparken bu bacağı boş bırakmalısınız.

Soru: Direnç bağlamazsam ne olur? Cevap: Sinyal hattı kararsız kalacağı için Arduino sensörden veri okuyamaz veya sürekli hatalı değerler okur.
