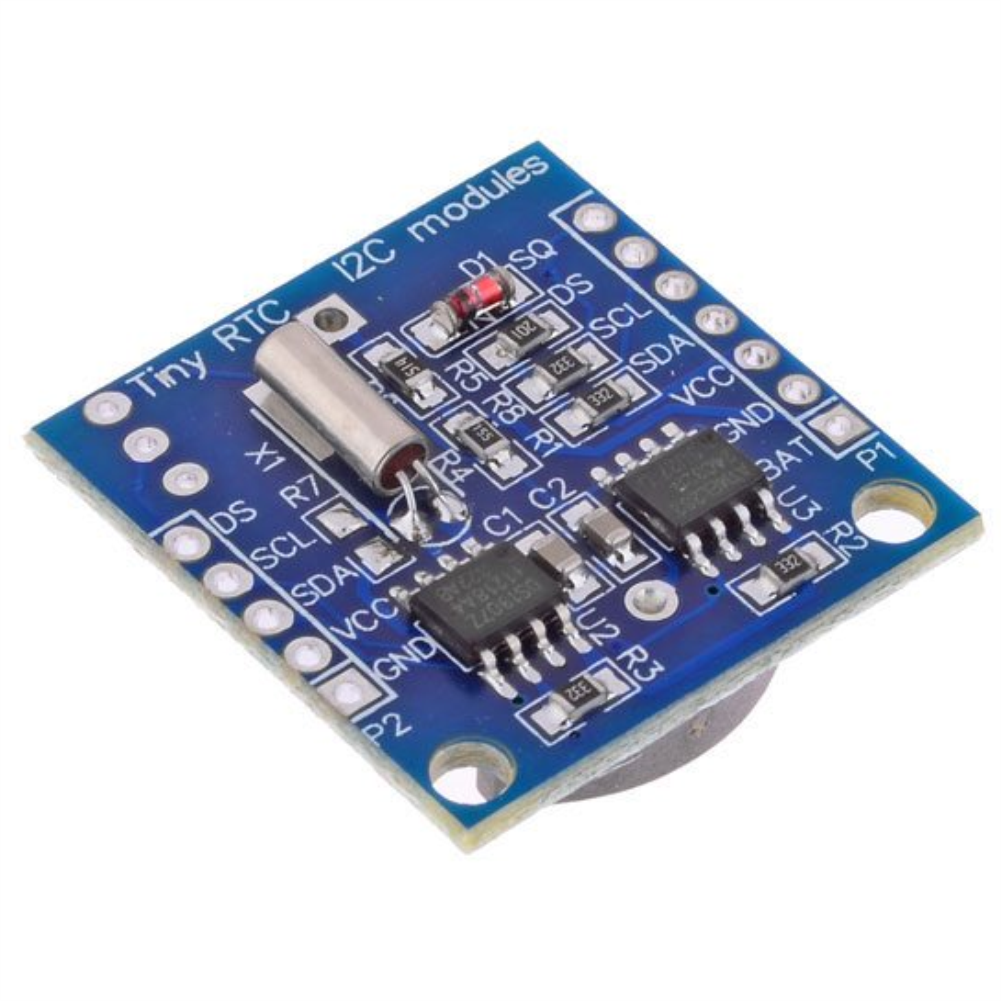

DS1307 RTC Gerçek Zamanlı Saat Modülü (I2C)

Zamanı durduramazsınız ama kaydedebilirsiniz!

Arduino gibi mikrodenetleyicilerde elektrik kesildiği anda zaman sıfırlanır. DS1307 RTC Modülü, üzerine takılan yassı pil (CR2032) sayesinde ana elektrik kesilse bile arka planda saati işlemeye devam eder. Böylece projenizi tekrar çalıştırdığınızda saati ve tarihi doğru gösterir.

Bu modül sadece bir saat değildir; üzerindeki 24C32 EEPROM çipi sayesinde 32K bitlik ekstra bir hafıza sunar. Bu hafızayı alarm saatlerini kaydetmek veya sensör verilerini saklamak için kullanabilirsiniz. Sadece 2 kablo (SDA ve SCL) kullanan I2C protokolü ile Arduino'ya bağlanır.

 Neden DS1307 Kullanmalısınız?

•  Kesintisiz Zaman: Elektrik gitse bile pil sayesinde yıllarca saati doğru tutar.

•  Tam Takvim: Saniye, Dakika, Saat, Gün, Ay, Yıl ve Hatta "Artık Yıl" hesaplamasını (2100 yılına kadar) otomatik yapar.

•  Ekstra Hafıza: Dahili EEPROM sayesinde verilerinizi kalıcı olarak saklayabilirsiniz.

•  Kolay Bağlantı: I2C arayüzü sayesinde karmaşık kablolama gerektirmez.

 Teknik Özellikler

• RTC Çipi: DS1307

• Hafıza Çipi: 24C32 (32K I2C EEPROM)

• Çalışma Gerilimi: 5V DC

• İletişim: I2C (SDA, SCL)

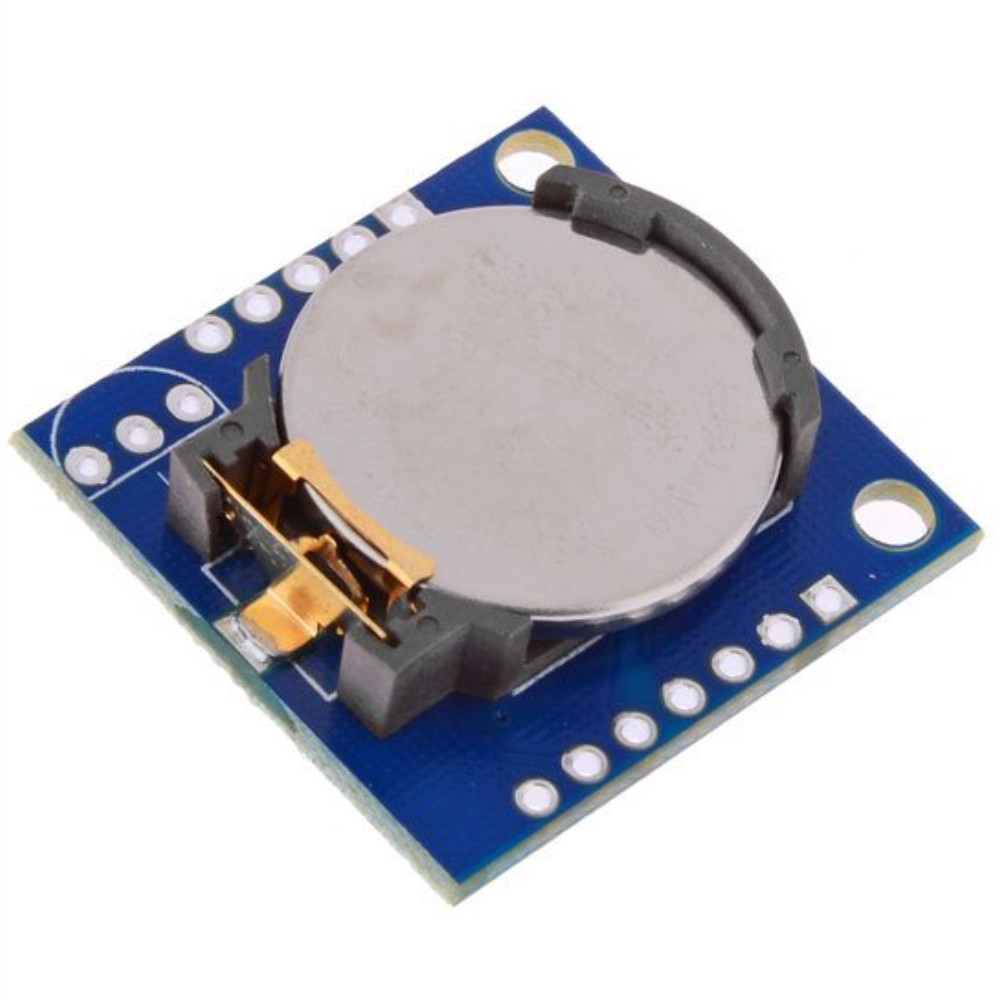

• Pil Tipi: LIR2032 veya CR2032 (Genellikle 3V Para Pil)

• Boyutlar: 27mm x 28mm x 8.4mm

 Önemli Pil Uyarısı

Bazı DS1307 modülleri şarj edilebilir (LIR2032) piller için tasarlanmıştır. Eğer standart (şarj edilemeyen CR2032) pil kullanacaksanız; modül üzerindeki şarj devresini (genellikle bir diyot sökülerek) iptal etmeniz önerilir. Aksi takdirde pil şişmesi yapabilir. (Not: Sattığınız ürünün üzerindeki devre yapısına göre bu uyarıyı düzenleyiniz).

 Paket İçeriği

• 1 x DS1307 RTC Modülü

• Pil Dahil Değildir

 Sıkça Sorulan Sorular

Soru: DS1302 ile farkı nedir? Cevap: DS1307, I2C protokolünü kullanır ve kullanımı çok daha standarttır/kolaydır. Ayrıca üzerinde ekstra EEPROM hafıza bulunur. DS1302 ise 3 telli özel bir iletişim kullanır.

Soru: Ne kadar hassas? Cevap: DS1307, dış ortam sıcaklığından etkilenerek ayda 1-2 dakika sapma yapabilir. Çok yüksek hassasiyet (yılda 1-2 dakika sapma) gerektiren projeler için DS3231 modelini öneririz.
