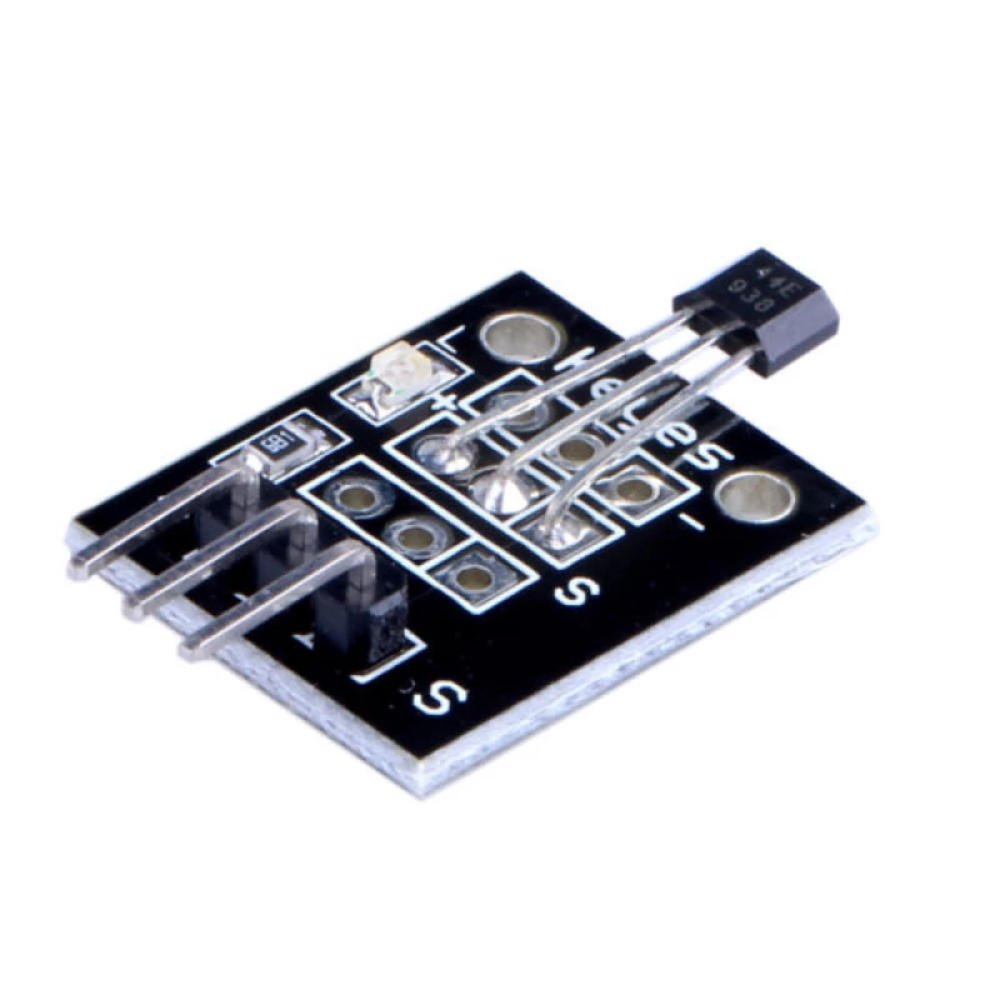

Hall Effect Manyetik Sensör Modülü (A3144 / KY-003)

Görünmez kuvvetleri kontrol edin! Temassız, aşınmaz ve hızlı.

Hall Effect Sensör Modülü, üzerine bir mıknatıs yaklaştırıldığında manyetik alanı algılayarak çıkış sinyali üreten bir devre elemanıdır. Mekanik "Reed Röle"lerin aksine, içerisinde hareket eden bir parça olmadığı için (Solid State) ömrü teorik olarak sonsuzdur ve titreşimden etkilenmez.

Bu modül genellikle motorların devir hızını (RPM) ölçmek, bisiklet hız göstergesi yapmak, kapı/pencere açık mı kapalı mı (güvenlik) kontrolü sağlamak veya temassız limit switch olarak kullanılmak üzere tasarlanmıştır.

 Neden Hall Effect Sensör Kullanmalısınız?

•  RPM Ölçümü: Tekerleğe veya motor miline yapıştıracağınız küçük bir mıknatıs ile motorun ne kadar hızlı döndüğünü çok hassas ölçebilirsiniz.

•  Uzun Ömür: Fiziksel bir temas ve sürtünme olmadığı için mekanik butonlar gibi bozulmaz, aşınmaz.

•  Güvenlik: Kapı veya pencerelere gizlenerek hırsız alarm sistemlerinde manyetik kontak olarak kullanılabilir.

•  Kolay Kullanım: Arduino'nun dijital pinine bağlanır; Mıknatıs yokken "1", Mıknatıs gelince "0" verir (veya tam tersi).

 Teknik Özellikler

• Sensör Tipi: Hall Effect (Manyetik Alan Sensörü)

• Çip Modeli: Genellikle A3144 veya 44E

• Çalışma Gerilimi: 4.5V - 5.5V DC

• Çıkış Tipi: Dijital Sinyal (Var/Yok)

• Tepki Süresi: Çok Hızlı (Yüksek devirleri sayabilir)

• Algılama Mesafesi: Mıknatısın gücüne göre 5mm - 20mm arası

 Önemli Kullanım İpuçları

1. Kutup Yönü: Hall effect sensörleri manyetik kutuplara (N veya S) duyarlıdır. Eğer sensör mıknatısı algılamıyorsa, mıknatısın diğer yüzünü (ters kutbunu) çevirip yaklaştırmayı deneyin.

2. Sadece Mıknatıs: Bu sensör metali değil, sadece manyetik alanı (mıknatısı) algılar. Metal algılamak için "Endüktif Sensör" gerekir.

 Paket İçeriği

• 1 x Hall Effect Manyetik Sensör Modülü

 Sıkça Sorulan Sorular

Soru: Neodyum mıknatıs şart mı? Cevap: Şart değildir ancak Neodyum (N52 vb.) mıknatıslar çok güçlü olduğu için algılama mesafesini artırır. Standart siyah mıknatıslarla da çalışır fakat çok yaklaştırmanız gerekir.

Soru: Analog çıkış verir mi? Cevap: Bu modül (A3144 çipli olanlar) genellikle sadece Dijital (Switch) çıkış verir. Manyetik alanın şiddetini ölçmek istiyorsanız "Lineer Hall Sensör (49E)" modellerine bakmalısınız.
