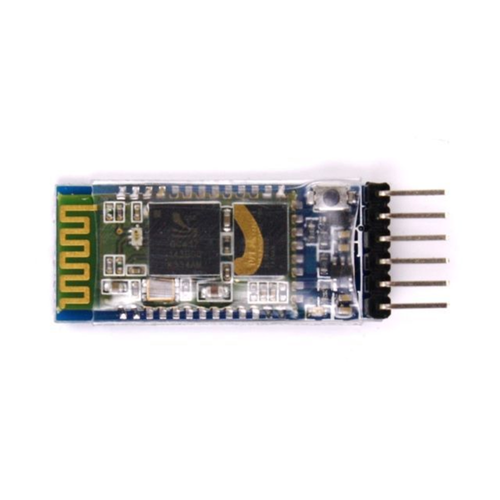

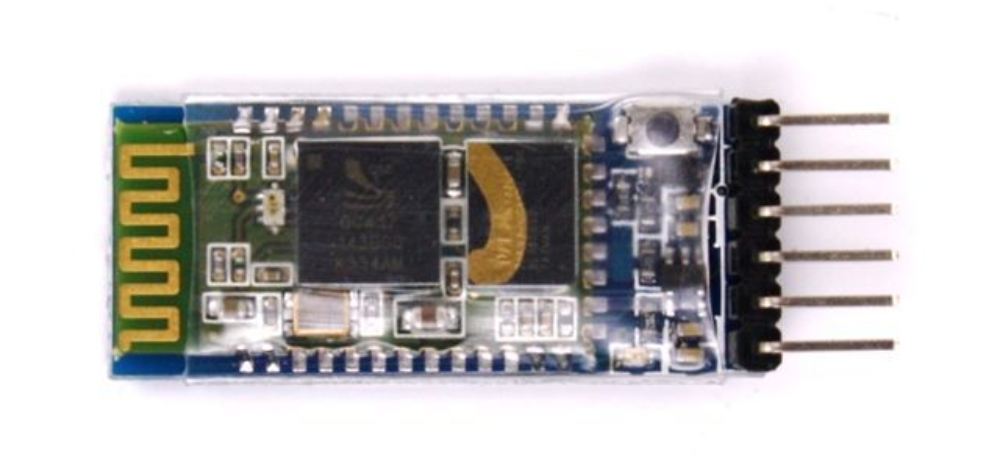

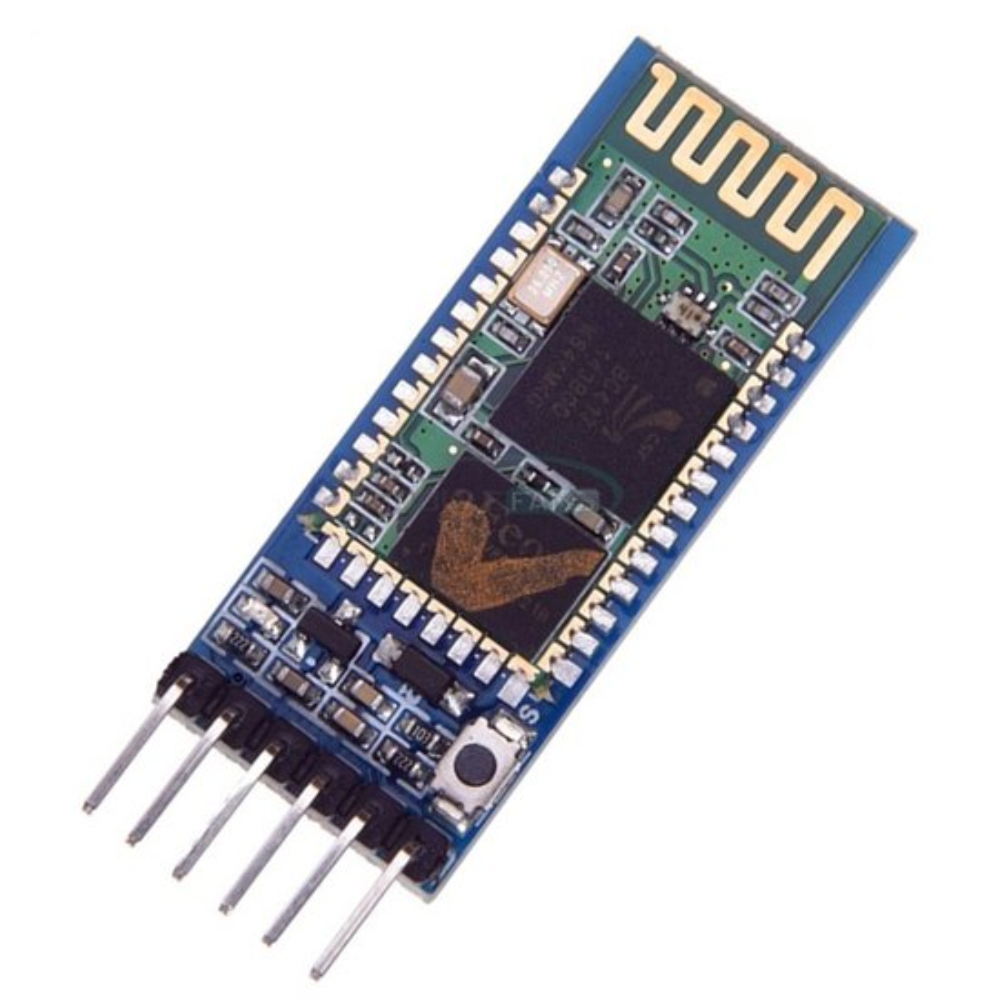

HC-05 Master-Slave Bluetooth Modülü (6 Pin)

Arduino projelerinizde hem gönderici hem alıcı olun! Kablosuz iletişimin en güçlü çözümü.

HC-05 Bluetooth Modülü, kablosuz haberleşme gerektiren tüm elektronik projeler için en yaygın kullanılan çözümdür. Diğer temel Bluetooth modüllerinden (HC-06 gibi) farkı, hem Master (Ana) hem de Slave (Köle) modunda çalışabilmesidir.

• Slave Modu: Modül, sadece telefon, bilgisayar veya Master modundaki başka bir cihaza bağlanabilir (Örnek: Telefonunuzla robotu kontrol etme).

• Master Modu: Modül, diğer Slave cihazları aktif olarak tarayıp onlara bağlanabilir (Örnek: İki Arduino kartı arasında kablosuz iletişim kurma).

6 Pinli yapısı, güç (VCC, GND), veri (TX, RX), durum göstergesi (State) ve konfigürasyon (Key/EN) pinlerini içerir. Bu sayede modül, AT komutları ile kolayca ayarlanabilir.

 Neden HC-05 Tercih Edilmelidir?

•  Master/Slave Esnekliği: Master mod özelliği, iki mikrodenetleyici (örneğin iki Arduino) arasında kablosuz veri aktarımı yapılmasına olanak tanır.

•  Hızlı UART: Seri haberleşme (UART) arayüzü sayesinde Arduino'ya kolayca entegre edilir.

•  AT Komut Desteği: Modülün adını, şifresini ve çalışma modunu (Master/Slave) kolayca değiştirebilirsiniz.

•  3.3V / 5V Uyumlu: Regülatör devresi sayesinde hem 3.3V hem de 5V lojik seviyeleriyle sorunsuz çalışır.

 Teknik Özellikler

• Model: HC-05

• Bluetooth Standardı: Bluetooth 2.0 + EDR (Enhanced Data Rate)

• Çalışma Modu: Master ve Slave (Ayarlanabilir)

• İletişim Tipi: Seri Haberleşme (UART)

• Gerilim (VCC): 3.6V - 6V DC (Genellikle 5V ile beslenir)

• Lojik Seviye: 3.3V / 5V Uyumlu

• Menzil: 10 metreye kadar (Engelsiz ortamda)

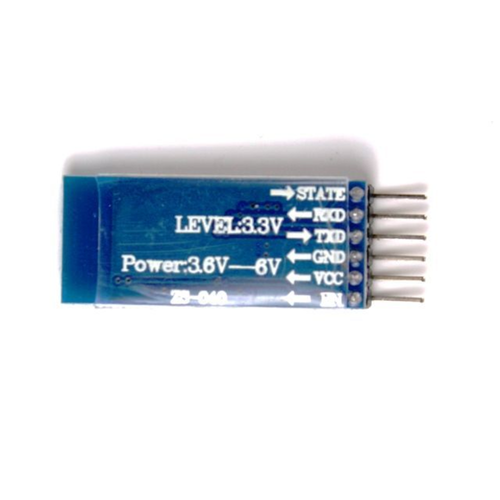

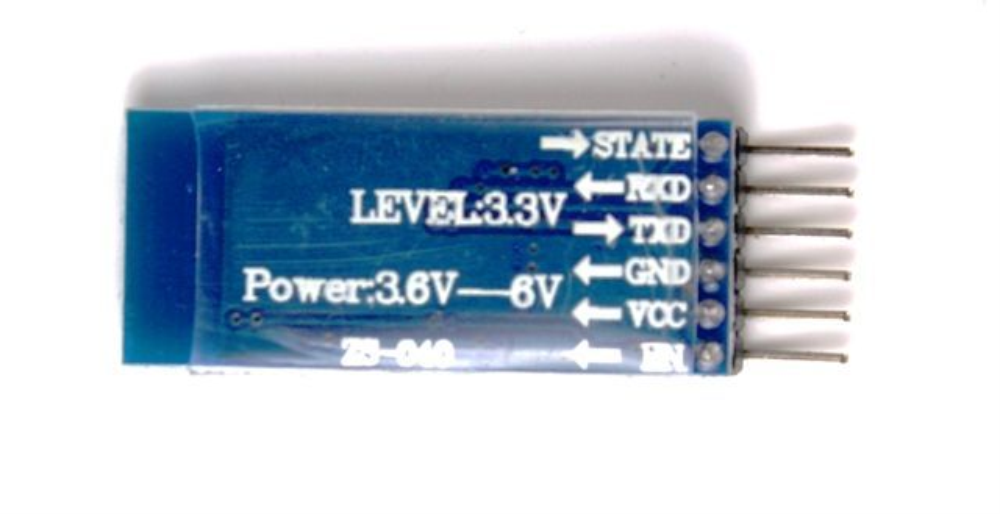

• Pin Sayısı: 6 Pin (KEY, VCC, GND, TXD, RXD, State)

 Önemli Kurulum Notu

HC-05 modülünün TX (Gönderici) pini Arduino'nun RX (Alıcı) pinine, RX (Alıcı) pini ise Arduino'nun TX (Gönderici) pinine bağlanmalıdır (çapraz bağlantı).

 Paket İçeriği

• 1 x HC-05 Master-Slave Bluetooth Modülü (6 Pin)

 Sıkça Sorulan Sorular

Soru: HC-05 ile HC-06 arasındaki fark nedir? Cevap: HC-06 sadece Slave modunda çalışabilir (yalnızca bağlanılabilir). HC-05 ise hem Master hem de Slave modunda çalışabilir (hem bağlanabilir hem de bağlanabilir).

Soru: Modülün adını nasıl değiştiririm? Cevap: Modül üzerindeki KEY (EN) pini HIGH (yüksek) yapılıp modül enerji verilerek AT Komut Modu'na geçirilir ve seri port üzerinden komutlar gönderilerek ayarlanır.
