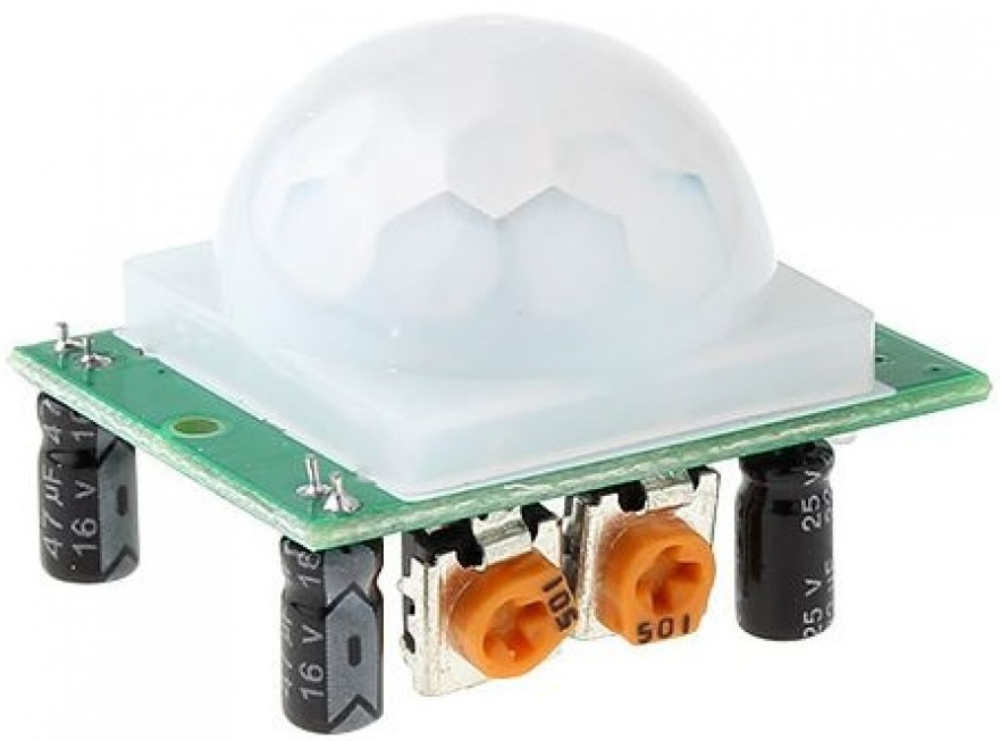

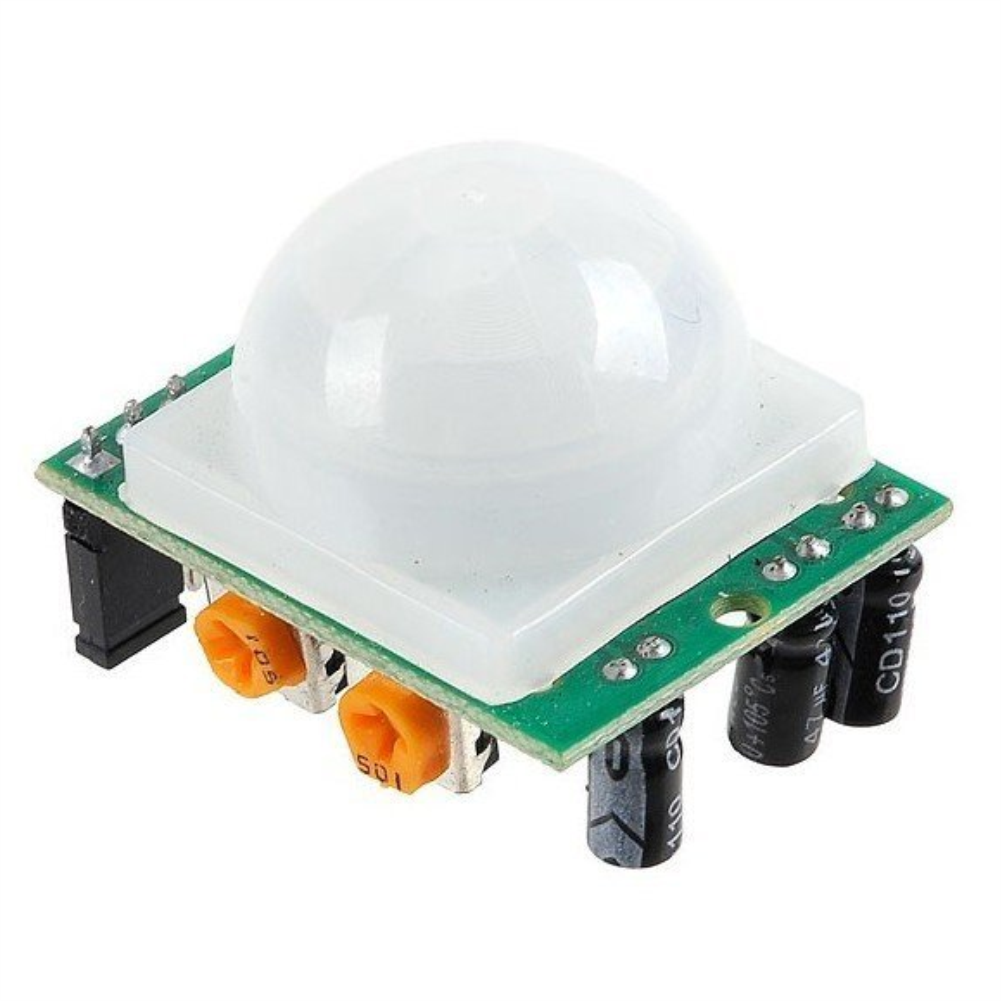

HC-SR501 Ayarlanabilir PIR Hareket Sensör Modülü

Hareketi algılar, hayatı kolaylaştırır! Güvenlik ve otomasyon projelerinin vazgeçilmezi.

Apartman girişlerinde sizi görüp yanan lambaları bilirsiniz, değil mi? İşte o sistemin beyni HC-SR501 PIR Sensörüdür. Pasif Kızılötesi (Passive Infrared) teknolojisini kullanan bu sensör, ortamdaki ısı değişimini (insan veya hayvan vücut ısısını) algılayarak tetiklenir.

Standart sensörlerin aksine, bu modülün arkasında iki adet ayar vidası (potansiyometre) bulunur. Bu sayede; sensörün ne kadar uzağı göreceğini ve hareket algıladığında elektriği ne kadar süre açık tutacağını tornavida ile ayarlayabilirsiniz.

 Neden HC-SR501 Kullanmalısınız?

•  Çift Ayar İmkanı:

  • Zaman Ayarı (Time Delay): Hareket algılayınca çıkışın ne kadar süre (5 sn - 5 dk arası) aktif kalacağını ayarlarsınız.

  • Mesafe Ayarı (Sensitivity): Sensörün 3 metredeki hareketi mi yoksa 7 metredeki hareketi mi göreceğini ayarlarsınız.

•  Canlı Algılama: Sadece rüzgarda sallanan perdeyi değil, ısı yayan canlıları (İnsan, Kedi, Köpek) algılamada çok başarılıdır.

•  Geniş Voltaj: 5V ile 20V arasındaki güç kaynaklarıyla çalışabilir.

•  Otomatik Sistemler: Arduino kullanmadan bile, çıkışına bir Röle bağlayarak lambaları kontrol edebilirsiniz.

 Teknik Özellikler

• Çalışma Gerilimi: 4.5V - 20V DC

• Çıkış Voltajı: 3.3V (Lojik High/Low)

• Algılama Açısı: <120 Derece (Koni şeklinde)

• Algılama Mesafesi: 3 Metre ile 7 Metre arası (Ayarlanabilir)

• Gecikme Süresi: 5 Saniye ile 5 Dakika arası (Ayarlanabilir)

• Lens Çapı: 23mm

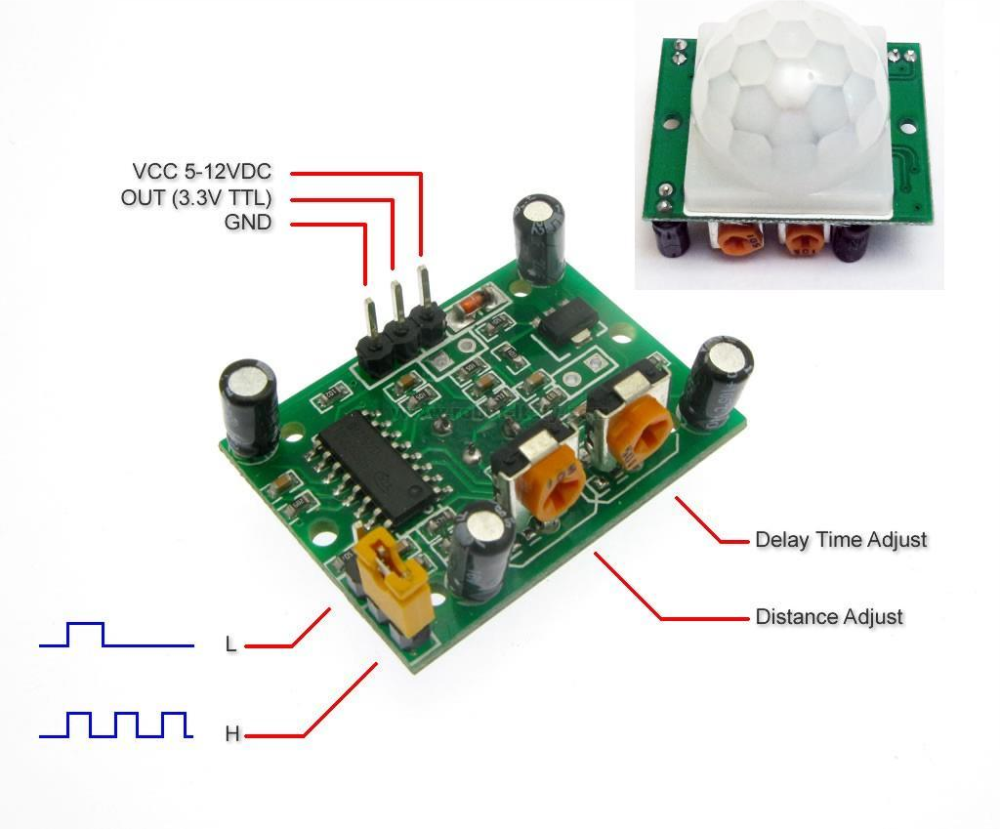

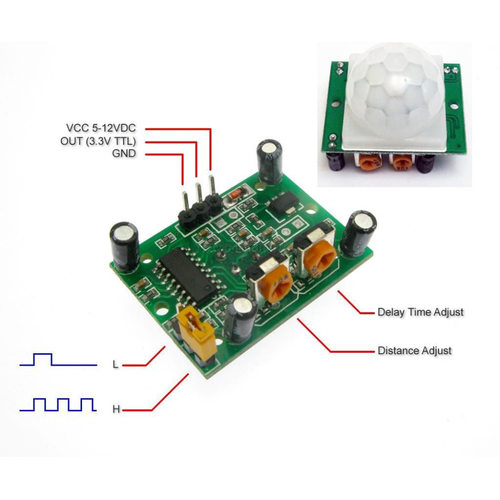

 Kullanım İpucu: Ayar Vidaları (Potansiyometreler)

Sensörü kendinize doğru tuttuğunuzda (Lens size bakarken) arkadaki vidalar şu işe yarar:

1. Sol Vida (Time): Süre ayarıdır. Saat yönünde çevirirseniz süre uzar.

2. Sağ Vida (Sensitivity): Mesafe ayarıdır. Saat yönünde çevirirseniz mesafe artar.

Not: Sensöre ilk elektrik verdiğinizde ortamı "öğrenmesi" için yaklaşık 1 dakika beklemeniz (kararsız çalışabilir) gerekmektedir.

 Paket İçeriği

• 1 x HC-SR501 PIR Hareket Sensör Modülü

 Sıkça Sorulan Sorular

Soru: Camın arkasından algılar mı? Cevap: Hayır, PIR sensörleri ısı değişimini (IR) algılar. Cam, IR ışınlarını engellediği için pencere arkasından dışarıdaki hırsızı görmez.

Soru: Karanlıkta çalışır mı? Cevap: Evet, ışıkla değil ısı ile çalıştığı için zifiri karanlıkta bile mükemmel çalışır.
