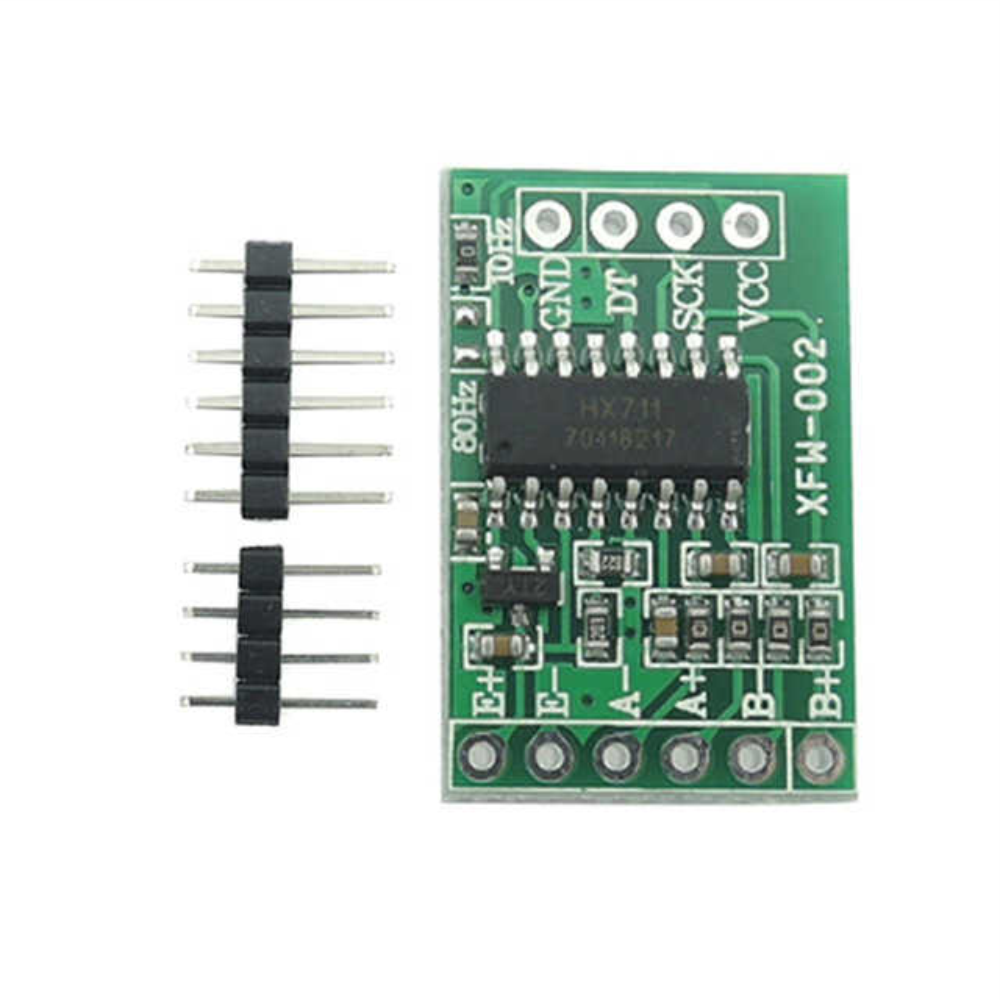

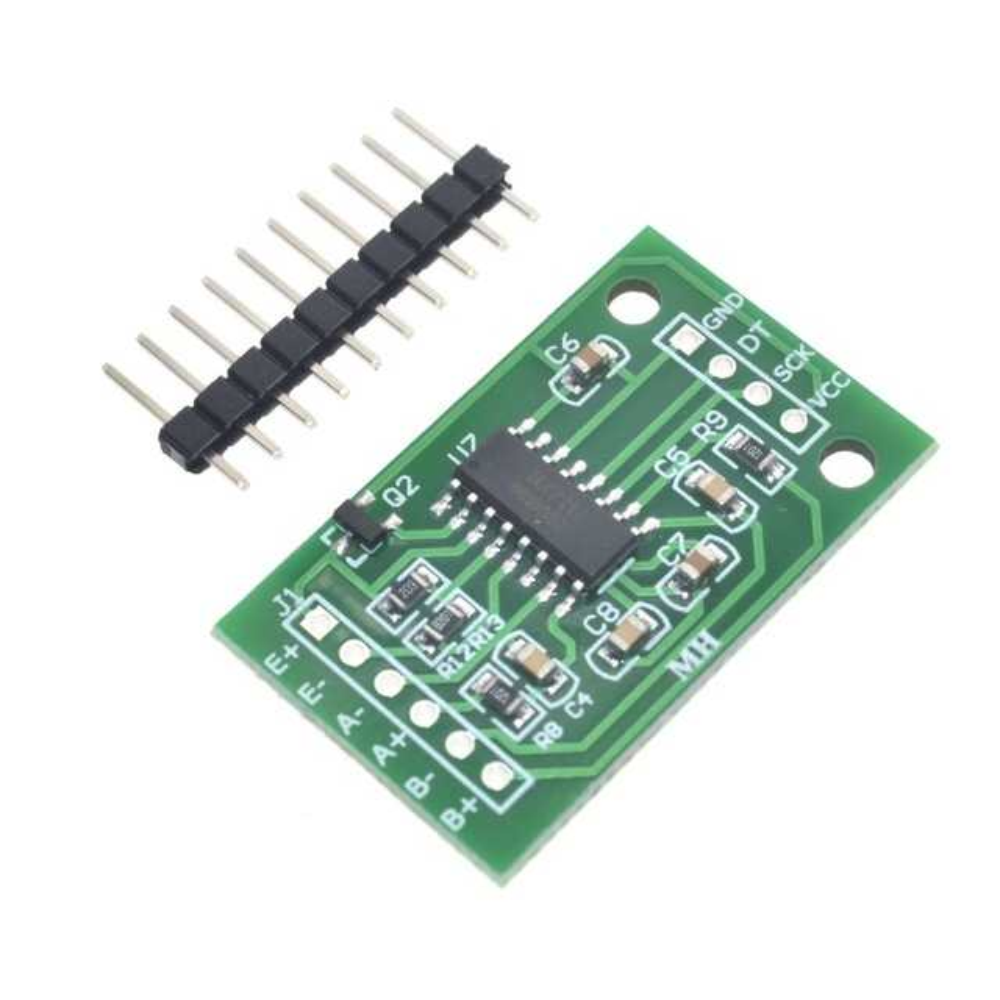

HX-711 Ağırlık/Basınç Sensör Modülü (24 Bit Hassasiyet)

Hassas ölçüm gerektiren projeler için profesyonel çözüm.

Load Cell'ler (Yük Hücreleri), üzerine uygulanan ağırlığı çok düşük seviyede (mikro volt) bir elektrik sinyaline dönüştürür. Arduino'nun standart Analog/Dijital Dönüştürücüleri (ADC) bu sinyali okumakta yetersiz kalır.

HX-711 Modülü, tam da bu noktada devreye girer. Load Cell'den gelen zayıf sinyali alıp, onu 24 bit gibi inanılmaz bir çözünürlükle yükseltir ve gürültüyü filtreleyerek dijital veriye dönüştürür. Bu sayede 1 gram hassasiyetle çalışan mutfak terazileri veya akıllı tartı sistemleri yapabilirsiniz.

 Neden HX-711 Kullanmalısınız?

•  Ultra Hassasiyet: 24 bit ADC çözünürlüğü sayesinde çok küçük ağırlık değişimlerini bile algılar (Arduino Uno'nun 10 bit'lik çözünürlüğüne kıyasla çok daha yüksektir).

•  Dahili Amplifikatör: Harici bir op-amp devresine ihtiyaç duymaz, sinyali doğrudan kendisi yükseltir.

•  Kolay Haberleşme: Sadece 2 pin (DATA ve CLK) kullanarak Arduino ile haberleşir (SPI benzeri özel bir protokol).

•  Geniş Kullanım: Elektronik terazi, depo seviye tespiti (ağırlık yoluyla) ve basınç ölçüm projelerinde kullanılır.

 Teknik Özellikler

• Çip Modeli: HX711

• ADC Çözünürlüğü: 24 Bit

• Giriş Hassasiyeti: 128x (Kazanç)

• Çalışma Gerilimi: 2.7V - 5.5V DC

• Haberleşme: 2-Kablolu Tescilli Protokol (DATA ve SCK)

• Kullanım Amacı: Load Cell (Yük Hücresi) Amplifikatörü

• Desteklediği Load Cell Pinleri: 4 pin (Kırmızı, Siyah, Yeşil, Beyaz)

 Önemli Bağlantı Notu

Bu modül tek başına çalışmaz. Mutlaka bir Load Cell (Yük Hücresi) ile birlikte kullanılmalıdır. Modülün üzerindeki E+ ve E- pinlerine Load Cell'in besleme (Excitation) uçları, A+ ve A- pinlerine ise Sinyal (Amplifikasyon) uçları bağlanır.

 Paket İçeriği

• 1 x HX-711 Ağırlık Sensör Modülü

 Sıkça Sorulan Sorular

Soru: 50kg tartabilir miyim? Cevap: Modülün kendisi ağırlık tartmaz. Tartılacak maksimum ağırlık, modüle bağladığınız Load Cell'in kapasitesine (Örn: 5kg, 10kg, 50kg) bağlıdır.

Soru: Kodlaması zor mu? Cevap: Hayır, Arduino için hazır ve çok stabil çalışan popüler "HX711.h" kütüphaneleri mevcuttur. Kalibrasyon gerektirir ancak kodlaması basittir.
