IIC / I2C Arayüz Kartı Modülü (LCD Ekran Adaptörü)

Arduino pinlerinizi serbest bırakın! LCD'yi sadece 4 kabloyla bağlayın.

Standart bir 16x2 veya 20x4 LCD ekranı Arduino'ya bağlamak için en az 6, bazen 10'dan fazla dijital pine ve bir sürü kabloya ihtiyacınız vardır. Bu durum hem kablo karmaşası yaratır hem de diğer sensörler için pin bırakmaz.

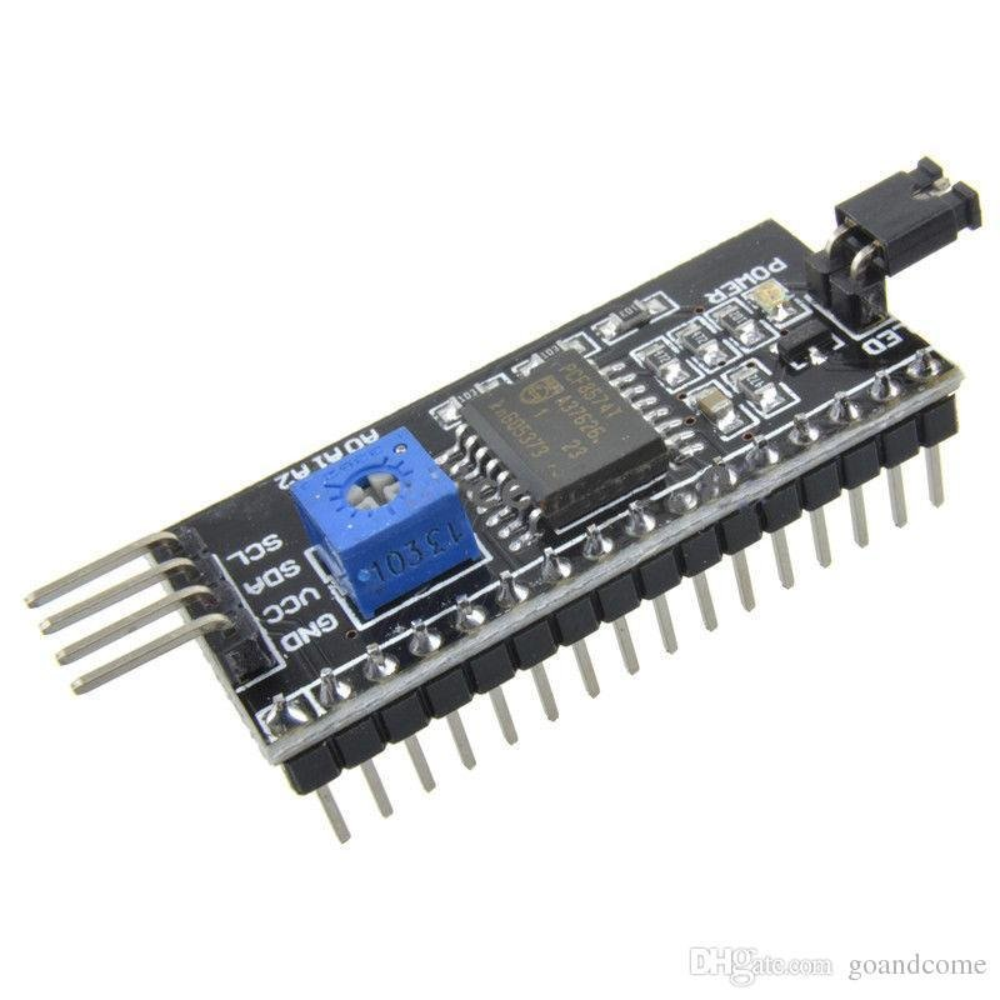

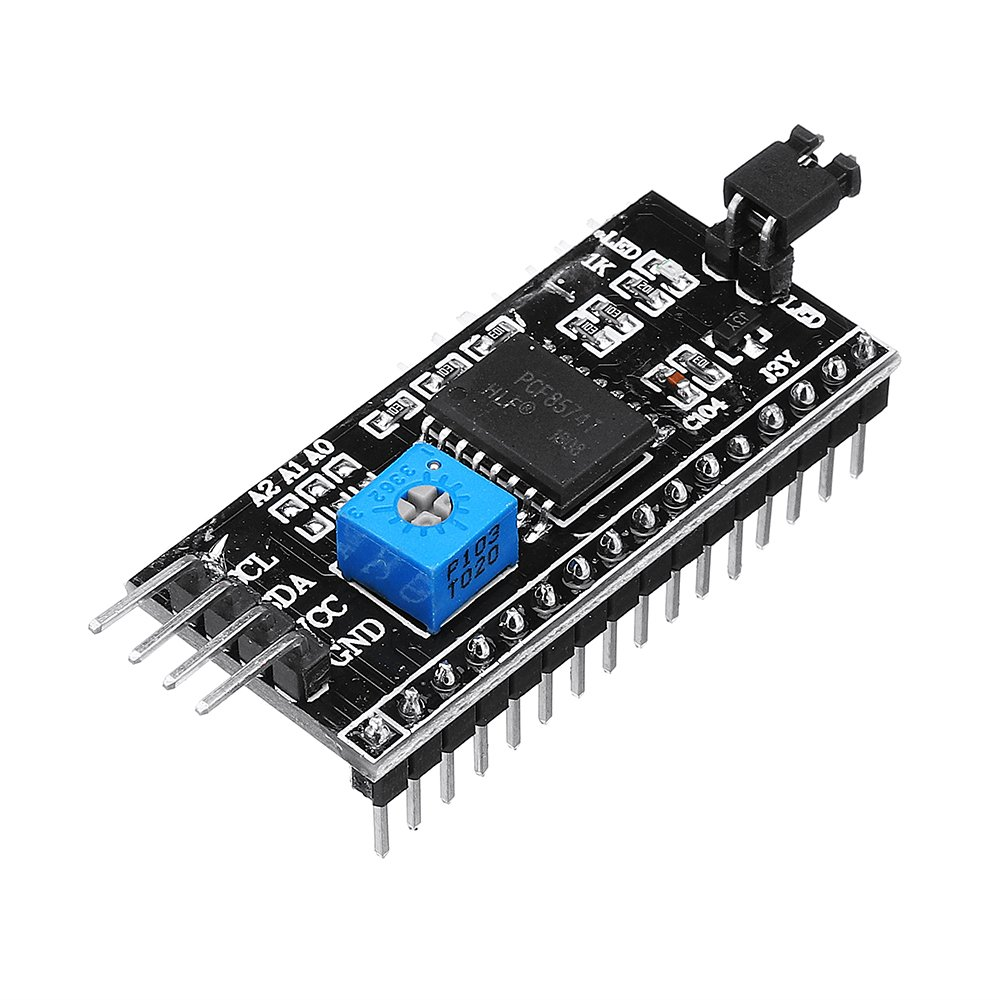

IIC/I2C Arayüz Kartı Modülü, tam da bu sorunu çözmek için tasarlanmış bir adaptördür. Kartı LCD'nin arkasındaki pinlere lehimlediğinizde; tüm kontrolü sadece 2 adet I2C haberleşme kablosu (SDA ve SCL) ve 2 adet güç kablosu (VCC ve GND) olmak üzere toplam 4 kabloya indirir.

 Neden I2C Adaptör Kullanmalısınız?

•  Pin Tasarrufu: Arduino'da 8-10 dijital pini serbest bırakarak o pinleri başka sensörler için kullanabilirsiniz.

•  Kolay Montaj: Kablo sayısı azaldığı için bağlantı hataları minimuma iner.

•  Kontrast Ayarı: Kart üzerinde bulunan küçük potansiyometre (ayar vidası) ile ekranın kontrastını kolayca ayarlayabilirsiniz.

•  Arka Işık Kontrolü: Modül üzerinde bulunan jumper sayesinde arka ışığı sürekli açık tutabilir veya Arduino ile kontrol edebilirsiniz.

 Teknik Özellikler

• Çip: PCF8574 veya benzeri I/O Genişletici

• Çalışma Gerilimi: 5V DC (Arduino ile uyumlu)

• İletişim Protokolü: IIC / I2C (Serial)

• Desteklenen LCD: Standart 16x2 ve 20x4 LCD'ler

• Adres: Ayarlanabilir I2C Adresi (Genellikle 0x27 veya 0x3F)

• Kontrol Özelliği: Kontrast Potansiyometresi ve Arka Işık Jumperı

 Önemli Kullanım Bilgisi

Bu kartın, LCD ekranın arkasındaki pinlere lehimlenmesi gerekir. Lehim yapıldıktan sonra çıkarılması zorlaşır.

 Paket İçeriği

• 1 x IIC / I2C Arayüz Kartı Modülü

 Sıkça Sorulan Sorular

Soru: Arduino Uno'da hangi pinlere bağlanır? Cevap: Arduino Uno'da: SDA pini A4 pinine, SCL pini ise A5 pinine bağlanır. (Arduino Mega'da SDA D20, SCL D21'dir).

Soru: Kütüphanesi var mı? Cevap: Evet. Arduino IDE'de bu modül için kullanılan popüler "LiquidCrystal_I2C.h" kütüphaneleri mevcuttur.
