KY-039 Kalp Atışı ve Nabız Algılama Sensör Modülü

Kalbini dinle, ritmini yakala! Arduino ile biyometrik projelere giriş.

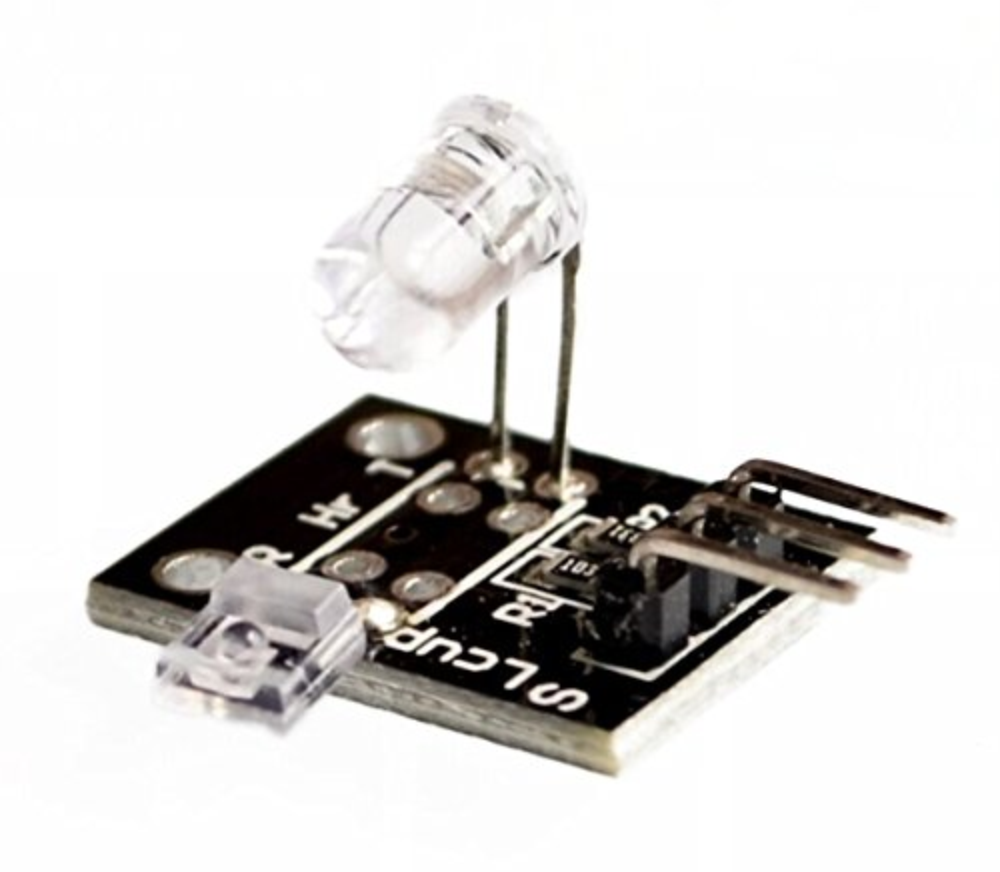

KY-039, tıbbi cihazlardaki "Parmak Klipsi" mantığıyla çalışan, hobi ve eğitim amaçlı bir kalp atış hızı sensörüdür. Modül üzerinde çok parlak bir Kızılötesi (IR) LED ve hemen karşısında bir Fototransistör (Işık alıcısı) bulunur.

Parmağınızı bu iki bileşenin arasına hafifçe yerleştirdiğinizde; kalbiniz her attığında parmak ucuna pompalanan kan miktarı değişir. Bu kan değişimi, LED'den gelen ışığın ne kadarının karşıya geçeceğini değiştirir. Fototransistör bu küçük ışık değişimlerini yakalar ve Arduino'nun okuyabileceği bir analog sinyale dönüştürür.

 Neden KY-039 Kullanmalısınız?

•  Biyometrik Deneyim: Nabız ölçümü ve sağlık teknolojilerinin temel mantığını öğrenmek için harika bir başlangıçtır.

•  Kolay Bağlantı: Sadece 3 pin (Sinyal, Güç, Toprak) ile Arduino'ya bağlanır.

•  Ekonomik: Piyasadaki en uygun fiyatlı nabız algılama çözümüdür.

•  Analog Çıkış: Kalp atışını dalga formu olarak (Osiloskop veya Serial Plotter ile) gözlemlemenizi sağlar.

 Teknik Özellikler

• Model: KY-039

• Çalışma Gerilimi: 3.3V - 5V DC

• Çıkış Tipi: Analog Sinyal

• Bileşenler: IR LED ve Fototransistör

• Boyutlar: 19mm x 15mm (Oldukça küçük)

 Önemli Kullanım İpuçları (Mutlaka Okuyun)

1. Medikal Cihaz Değildir: Bu ürün hobi ve eğitim amaçlıdır. Profesyonel tıbbi teşhis veya tedavi için kullanılamaz.

2. Ortam Işığı: Sensör ışığa duyarlıdır. Güçlü güneş ışığı veya lamba altında çalışırken yanlış değerler verebilir. En iyi sonuç için parmağınızın üzerini siyah bir bantla veya bezle örtmeniz önerilir.

3. Sabit Durma: Ölçüm sırasında parmağınızı oynatmamaya ve baskıyı sabit tutmaya özen gösterin. Hareket, sinyali bozar.

 Paket İçeriği

• 1 x KY-039 Kalp Atışı Algılama Sensör Modülü

 Sıkça Sorulan Sorular

Soru: Parmağımı nereye koymalıyım? Cevap: Parmağınızı sensör üzerindeki LED ile siyah alıcı (fototransistör) arasına, bileşenlere hafifçe temas edecek şekilde yerleştirmelisiniz.

Soru: Serial Plotter'da neden düzensiz çizgiler görüyorum? Cevap: Bu genellikle parmak hareketinden veya ortam ışığından kaynaklanır. Sensörü sabit bir yere sabitleyip parmağınızı üzerine koymayı deneyin ve sensörü ışıktan koruyun.
