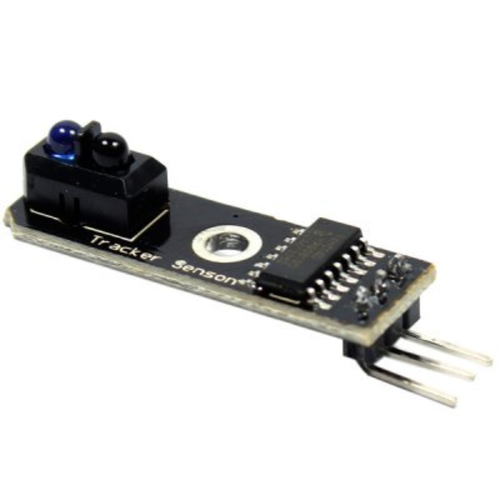

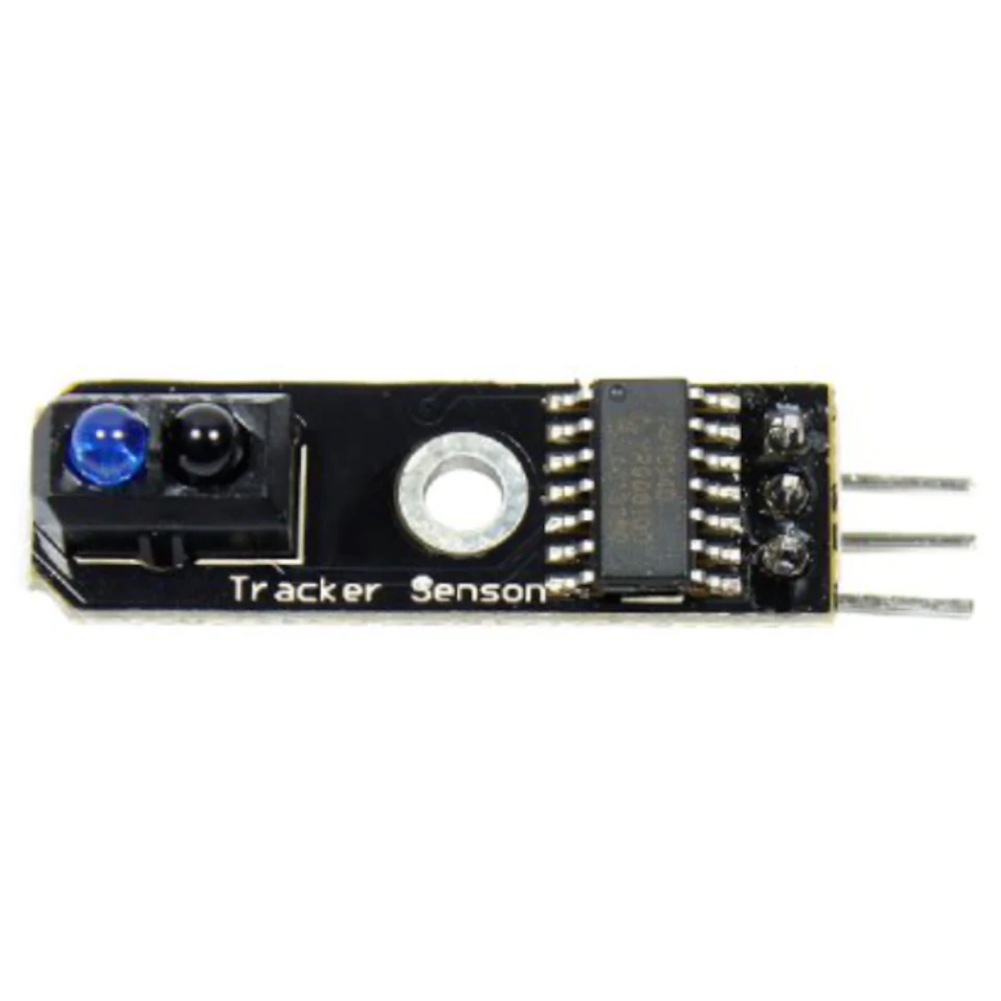

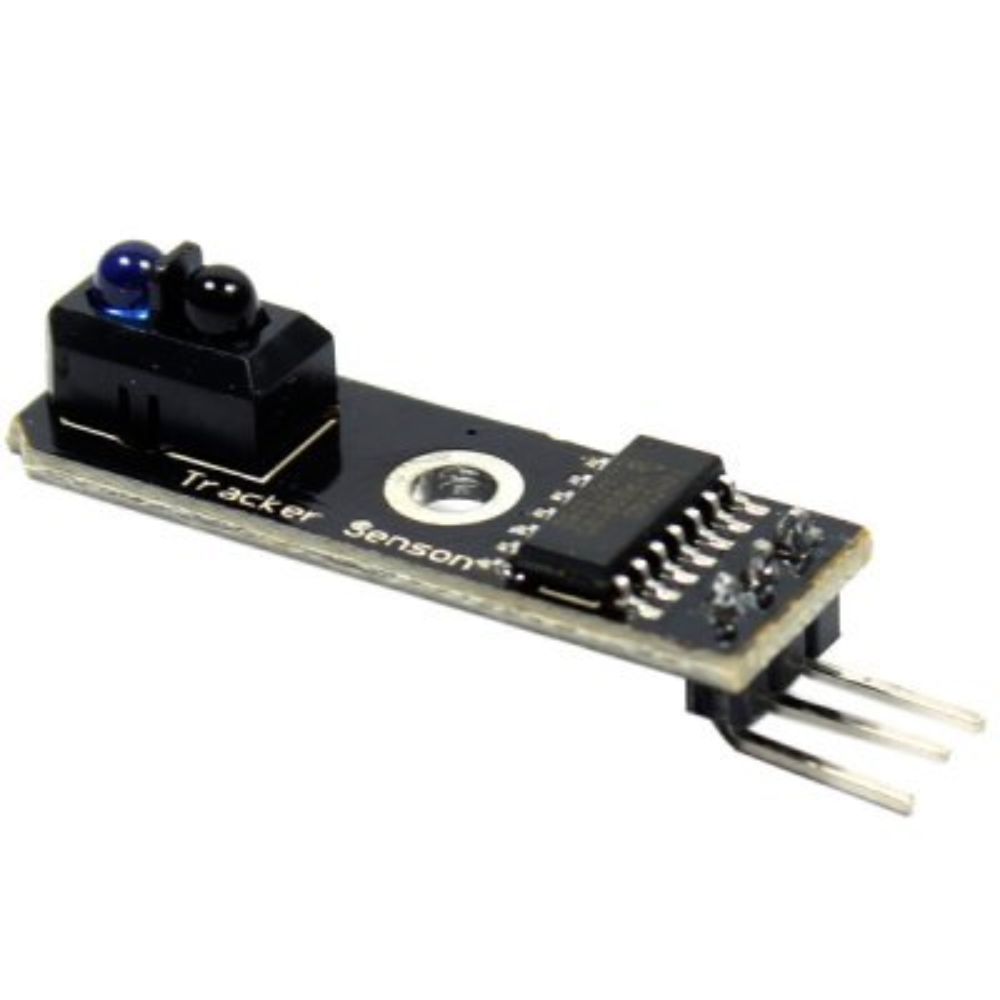

Kızılötesi İz Takip Sensörü Modülü (TCRT5000 - Çizgi İzleyen)

Robotunuza görme yeteneği kazandırın! Çizgiyi takip etsin, hedefe ulaşsın.

Kızılötesi İz Takip Sensörü, özellikle MEB Robot Yarışmaları ve okul projelerinin vazgeçilmezi olan Çizgi İzleyen Robot (Line Follower) yapımında kullanılan temel modüldür.

Modülün çalışma mantığı basittir: Üzerindeki IR (Kızılötesi) LED zemine ışık gönderir. Eğer zemin Beyaz ise ışık geri yansır ve sensör bunu algılar (Lojik 0/1). Eğer zemin Siyah (Çizgi) ise siyah renk ışığı emer, geri yansıtmaz ve sensör bunu farklı algılar. Bu sayede robotunuz siyah çizgiyi beyaz zeminden ayırt edebilir.

 Neden Bu Sensörü Kullanmalısınız?

•  Çizgi İzleyen Robotlar: Siyah elektrik bandıyla oluşturduğunuz parkurları takip eden robotlar yapmak için idealdir.

•  Hassasiyet Ayarı: Modül üzerindeki mavi trimpot (potansiyometre) sayesinde sensörün ne kadar mesafeden veya hangi ışık şiddetinde tetikleneceğini tornavida ile ayarlayabilirsiniz.

•  Dijital Çıkış: Arduino'ya sadece "Var/Yok" (0 veya 1) şeklinde temiz bir dijital sinyal gönderir, kodlaması çok kolaydır.

•  Engel Algılama: Kısa mesafeli (1-2 cm) engel algılama sensörü olarak da kullanılabilir.

 Teknik Özellikler

• Sensör Çipi: TCRT5000

• Karşılaştırıcı Çip: LM393 (Kararlı sinyal için)

• Çalışma Gerilimi: 3.3V - 5V DC

• Algılama Mesafesi: 1mm ile 25mm arası (En iyi performans 10mm civarı)

• Çıkış: Dijital (D0) ve bazı modellerde Analog (A0)

• Gösterge: Güç LED'i ve Sinyal Algılama LED'i

 Önemli Kullanım İpucu

Sensörün doğru çalışması için kalibrasyon şarttır. Sensöre enerji verdikten sonra, zemindeki siyah ve beyaz yüzeylere tutarak üzerindeki potansiyometreyi çevirin. Siyahı görünce LED sönmeli, beyazı görünce yanmalıdır (veya tam tersi). Bu ayarı yapmazsanız robotunuz çizgiyi görmeyebilir.

 Paket İçeriği

• 1 x Kızılötesi İz Takip Sensörü (TCRT5000 Modülü)

 Sıkça Sorulan Sorular

Soru: Robotum için kaç tane almalıyım? Cevap: Basit bir çizgi izleyen robot için en az 2 adet (sağ ve sol kontrolü için) gerekir. Daha hassas ve hızlı (PID kontrollü) robotlar için 3 veya 5 adet yan yana kullanılır.

Soru: Güneş ışığında çalışır mı? Cevap: Kızılötesi sensörler güneş ışığından (güneş de IR yaydığı için) etkilenebilir. En iyi performansı kapalı ortamda veya gölgede verir.
