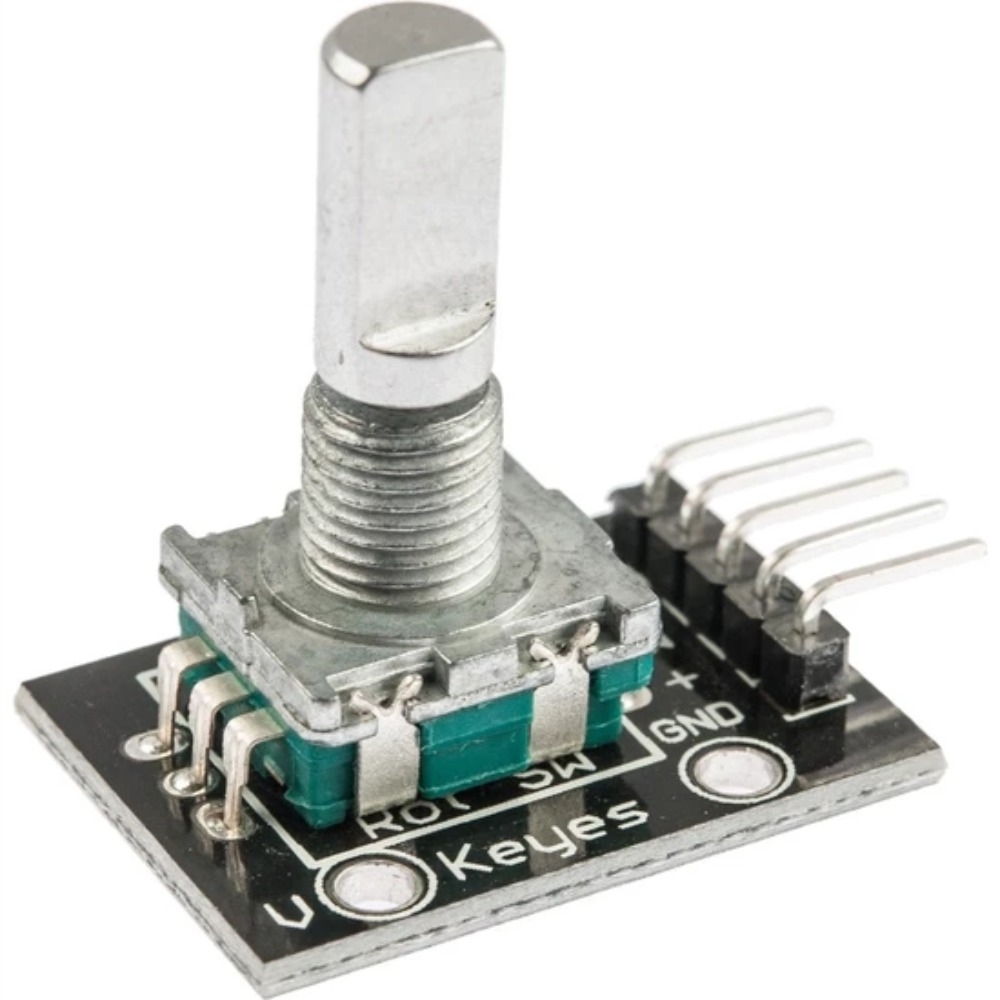

KY-040 Rotary Encoder (Döner Kodlayıcı) Modülü

Analog potansiyometrelere dijital alternatif: Sonsuz dönüşle menüleri kontrol edin!

KY-040 Rotary Encoder, bir potansiyometre gibi çalışan ancak analog değer vermek yerine çevrildiğinde darbe (pulse) sinyalleri üreten bir giriş aygıtıdır. Potansiyometreler sınırlı bir açıda dönerken, Rotary Encoder'lar sonsuz dönebilir.

Bu modül, çevirme hareketini iki faz sinyali (CLK ve DT) aracılığıyla algılar. Bu sinyallerin birbirine göre faz farkına bakılarak, dönme yönü (saat yönü veya tersi) ve dönme adımı (hız) hassas bir şekilde belirlenir.

Entegre edilmiş buton (SW) sayesinde, kullanıcılar hem ayar yapabilir hem de menü seçimi veya onaylama işlemini tek bir bileşen üzerinden gerçekleştirebilir.

 Neden KY-040 Rotary Encoder Kullanmalısınız?

•  Sonsuz Dönüş: Geleneksel potansiyometrelerin aksine, 360 derecenin ötesinde sürekli dönebilir.

•  Dahili Buton: Ortasına basıldığında dijital sinyal üreten butonu sayesinde tek bir bileşenle çift fonksiyonellik sunar.

•  Dijital Hassasiyet: Hız, ses seviyesi, sıcaklık ayarı gibi değerleri hassas adımlarla (adım adım) ayarlamak için idealdir.

•  Kolay Bağlantı: 5V ile çalışır ve sadece 3 kontrol pini (CLK, DT, SW) kullanarak Arduino'ya bağlanır.

 Teknik Özellikler

• Model: KY-040

• Fonksiyon: Döner Kodlayıcı ve Buton Anahtar

• Çalışma Gerilimi: $5 ext{V}$ DC

• Dönüş Açısı: $360$ Derece (Sonsuz)

• Darbe/Adım Sayısı: 20 Darbe/tur (Tipik)

• Pin Sayısı: 5 Pin (CLK, DT, SW, +5V, GND)

 Önemli Bağlantı Notu

Rotary Encoder'ların CLK ve DT sinyalleri hızlı değiştiği için, sinyal kaybını önlemek amacıyla bu pinler genellikle Arduino'nun Harici Kesme (Interrupt) pinlerine bağlanarak programlanır.

 Paket İçeriği

• 1 x KY-040 Rotary Encoder Modül

 Sıkça Sorulan Sorular

Soru: Ses seviyesi ayarlamak için kullanabilir miyim?

Cevap: Evet. Encoder'ı çevirdikçe yazılımla ses seviyesi değişkenini artırıp azaltabilir, butonu ile sesi açıp kapatabilirsiniz.

Soru: Analog potansiyometre gibi midir?

Cevap: Hayır. Potansiyometre analog voltaj değeri verirken, Rotary Encoder çevirme yönüne ve hızına bağlı olarak dijital darbe sinyalleri verir.
