L298N Motor Sürücü Modülü (Dual H-Bridge)

Yüksek güçlü motor kontrolünde endüstri standardı!

Arduino ve diğer mikrodenetleyiciler, motorların çalışması için gereken yüksek akım ve voltajı sağlayamaz. L298N Motor Sürücü Modülü, bu sorunu çözmek için tasarlanmıştır. Güçlü L298N entegresi, üzerine monte edilmiş büyük bir soğutucu blok ile birlikte, her bir kanalda $2 ext{A}$ (anlık $3 ext{A}$) akıma kadar sürekli motor sürme yeteneği sunar.

Bu modül, sahip olduğu Çift H-Köprüsü (Dual H-Bridge) mimarisi sayesinde, aynı anda:

1. İki adet DC motorun dönüş yönünü ve hızını bağımsız olarak kontrol etme,

2. Veya bir adet 4-tellli 2 fazlı Step motoru sürme imkanı tanır.

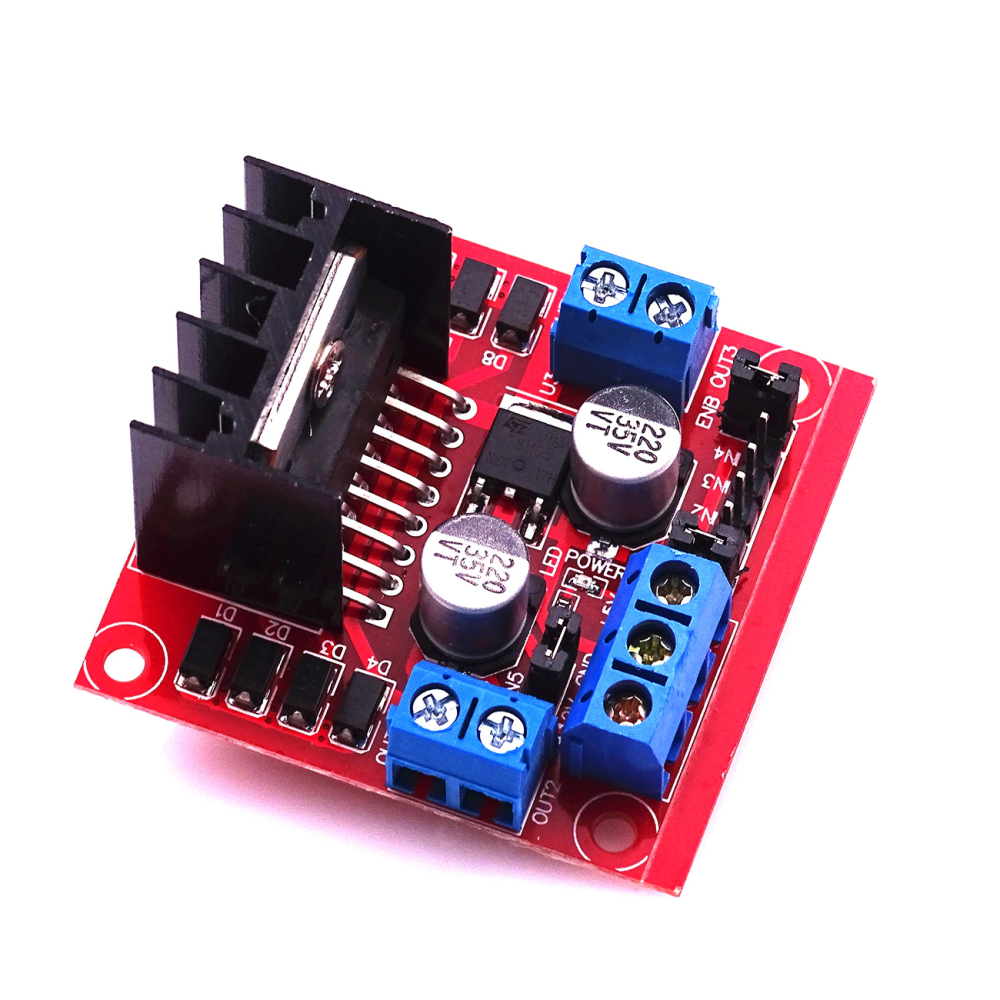

[Image suggestion: L298N module showing the large heatsink, the terminal blocks for motor/power, and the control pins]

 Neden L298N Motor Sürücü Kullanmalısınız?

•  Yüksek Akım Kapasitesi: Kanal başına sürekli $2 ext{A}$ akım ile daha büyük motorları (RC, endüstriyel minyatür motorlar) sürebilirsiniz.

•  Yön ve Hız Kontrolü: H-Köprüsü ile motorların dönüş yönünü değiştirebilir ve Arduino'dan gelen PWM sinyali ile hızlarını ayarlayabilirsiniz.

•  Geniş Voltaj Aralığı: $5 ext{V}$ ile $35 ext{V}$ arası motor besleme gerilimi desteği.

•  Dahili Regülatör: Motor beslemesinden $5 ext{V}$ regüle ederek, kontrol devresi için güç sağlayabilir (Jumper ile aktif/pasif edilebilir).

•  Etkili Soğutma: Üzerindeki büyük soğutucu blok, uzun süreli ve yüksek akımlı çalışmalarda çipin aşırı ısınmasını engeller.

 Teknik Özellikler

• Sürücü Çipi: L298N

• Mantık Voltajı (Kontrol): $5 ext{V}$ DC

• Motor Besleme Voltajı ($V_{MS}$): $5 ext{V}$ - $35 ext{V}$ DC

• Sürekli Akım Kapasitesi: Kanal Başına $2 ext{A}$ (Toplam $4 ext{A}$)

• Kontrol Edilen Motor: 2 x DC Motor veya 1 x 4 Telli 2 Fazlı Step Motor

• Korumalar: Dahili diyot koruması ve soğutucu blok.

 Önemli Bağlantı Notu

• Motor besleme voltajı yüksek ($12 ext{V}$ veya üstü) ise, kart üzerindeki $5 ext{V}$ regülatör jumper'ını çıkararak kartın mantık beslemesini Arduino'dan sağlamanız, L298N'nin daha az ısınmasını sağlar.

 Paket İçeriği

• 1 x L298N Motor Sürücü Modülü (Soğutuculu)

 Sıkça Sorulan Sorular

Soru: L298N mi yoksa L9110S mi kullanmalıyım?

Cevap: Motorlarınız $800 ext{mA}$'den az akım çekiyorsa L9110S daha küçük ve ucuzdur. Motorlarınız $800 ext{mA}$ ile $2 ext{A}$ arası akım çekiyorsa, tek seçeneğiniz L298N'dir.

Soru: Dahili $5 ext{V}$ regülatör ne işe yarar?

Cevap: Motor beslemesini ($12 ext{V}$ gibi) regüle ederek size $5 ext{V}$ verir. Bu $5 ext{V}$'u küçük bir Arduino veya sensör için kullanabilirsiniz, böylece ek bir regülatöre ihtiyacınız olmaz.
