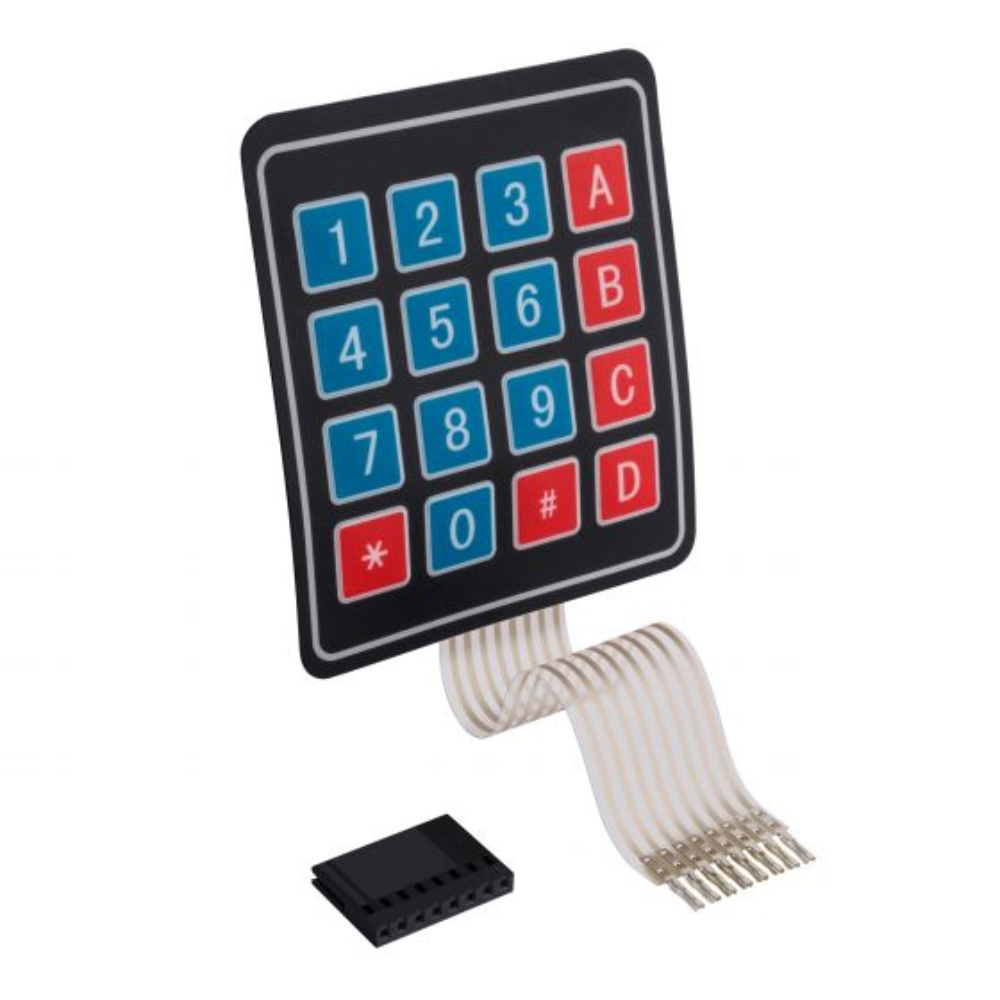

4x4 Membran Keypad Tuş Takımı (16 Tuşlu Matrix)

Projelerinize şık ve ince bir arayüz kazandırın!

4x4 Membran Keypad, toplamda 16 butona (0-9 rakamlar, A-B-C-D harfler, * ve # sembolleri) sahip olmasına rağmen, akıllı Matrix (Matris) bağlantı yapısı sayesinde mikrodenetleyicinizden sadece 8 adet dijital pin (4 Satır + 4 Sütun) işgal eder.

Bu ürün, arkasındaki güçlü yapışkan bant sayesinde proje kutunuza, panonuza veya 3D baskı kasalarınıza saniyeler içinde monte edilebilir. Özellikle PIC, ARM (STM32), AVR ve Arduino gibi işlemcilerle yapılan şifreli kapı kilitleri, hesap makineleri ve menü kontrol sistemleri için idealdir.

 Neden Membran Keypad Tercih Edilmelidir?

•  Ultra İnce: Mekanik butonların aksine yer kaplamaz, yüzeye sıfır montaj imkanı sağlar.

•  Evrensel Uyumluluk: Standart satır-sütun tarama mantığıyla çalıştığı için Assembly, C veya C++ ile kodlanan tüm PIC ve ARM işlemcilerle tam uyumludur.

•  Dayanıklı Yüzey: Ön yüzeyi sıvı sıçramalarına ve toza karşı dayanıklıdır, silinebilir.

•  Kolay Bağlantı: Ucundaki standart 2.54mm dişi header soket, doğrudan erkek pinlere veya jumper kablolara takılabilir.

 Teknik Özellikler

• Tuş Sayısı: 16 Adet (4x4 Düzen)

• Konnektör: 8 Pinli Dişi Header (2.54mm Aralıklı)

• Kablo Tipi: Esnek Şerit Kablo (Flex PCB)

• Maksimum Gerilim: 35V DC, 100mA

• İzolasyon Direnci: 100M Ohm (100V)

• Çalışma Sıcaklığı: -20°C ile +40°C arası

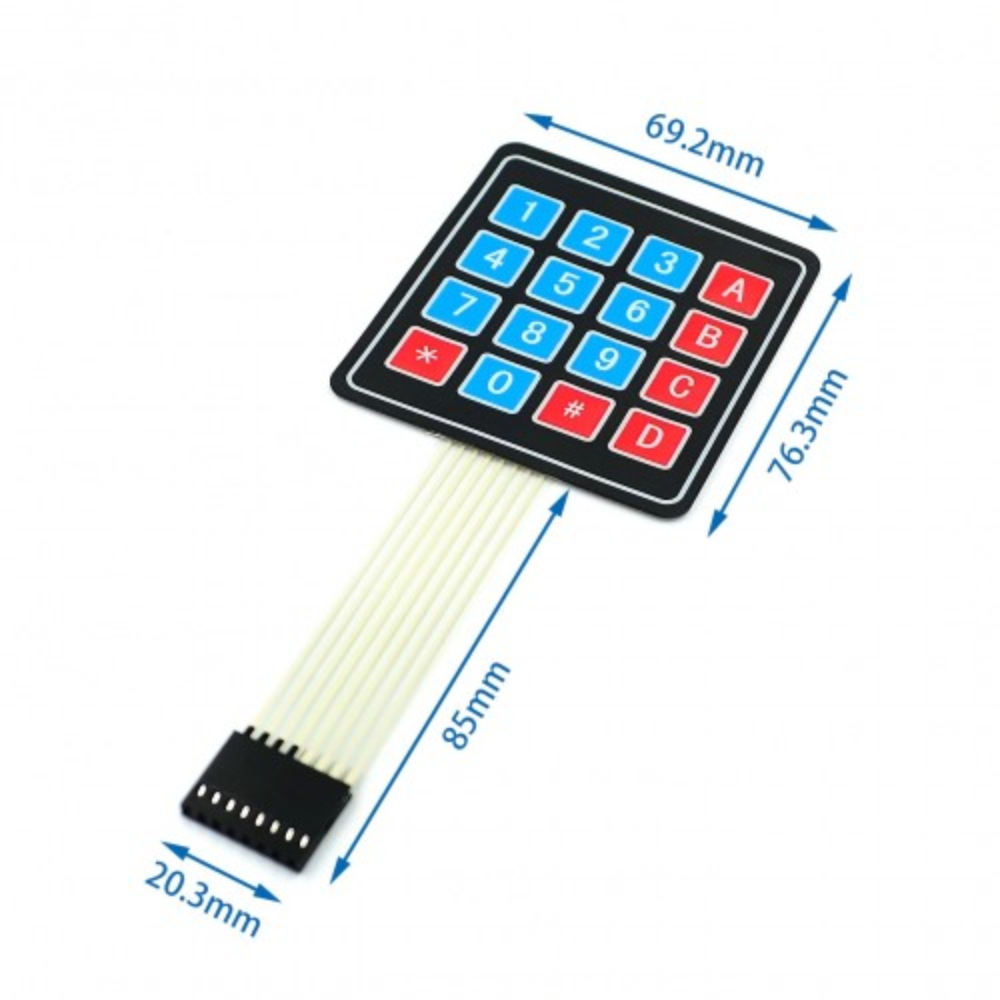

• Boyutlar: 77mm x 70mm (Yaklaşık)

 Yazılım İpucu (PIC ve ARM Kullanıcıları İçin)

Bu bir matrix keypad olduğu için tuşları okumak adına "Tarama (Scanning)" algoritması kullanmanız gerekir.

1. Sütunları çıkış (Output), Satırları giriş (Input Pull-up) yapın.

2. Sırasıyla her sütunu LOW'a çekin ve o sırada hangi satırın LOW olduğunu kontrol edin.

3. Kesişen nokta, basılan tuşu verir.

 Paket İçeriği

• 1 x 4x4 Membran Keypad Tuş Takımı

 Sıkça Sorulan Sorular

Soru: 8 pinden hangisi satır, hangisi sütun? Cevap: Genellikle soldan sağa ilk 4 pin SATIR, son 4 pin SÜTUN'dur. Ancak markaya göre değişebilir, multimetre ile veya basit bir tarama kodu ile tespit edilmesi önerilir.

Soru: Pull-up direnci gerekli mi? Cevap: Mikrodenetleyicinizin (PIC/ARM/Arduino) dahili Pull-up dirençlerini yazılımla aktif ederseniz harici dirence gerek yoktur.
