MPU6050 6 Eksen IMU Sensör Modülü (Gyro + İvmeölçer)

Hareketin her açısını yakalayın! Drone ve Denge Robotlarının beyni.

MPU6050, üzerinde barındırdığı MEMS teknolojisi sayesinde cisimlerin uzaydaki konumunu, eğimini ve ivmesini en hassas şekilde algılayan bir IMU (Inertial Measurement Unit) birimidir.

Bu modül, PIC, ARM (STM32), Arduino ve Raspberry Pi gibi tüm mikrodenetleyicilerle I2C protokolü üzerinden haberleşir. En büyük avantajı, içerisindeki DMP (Digital Motion Processor) motorudur. Bu motor, karmaşık matematiksel hesaplamaları (sensör füzyonu) kendi içinde yaparak ana işlemcinizin yükünü hafifletir ve size temiz, işlenmiş veri sunar.

 Neden MPU6050 Tercih Edilmelidir?

• 6 Eksenli Algılama: 3 Eksen Gyro (Açısal Hız) ve 3 Eksen İvmeölçer (G-Kuvveti) verilerini birleştirerek kusursuz bir konum takibi sağlar.

•  Evrensel Uyumluluk: I2C arayüzü sayesinde 8-bitlik basit PIC işlemcilerden, 32-bitlik gelişmiş ARM Cortex işlemcilere kadar her donanımla çalışır.

•  DMP Gücü: Ham verilerle uğraşmak istemeyenler için işlenmiş Quaternion, Euler Açısı veya Yaw/Pitch/Roll verilerini doğrudan verebilir.

•  Uygulama Alanları: Drone uçuş kontrol kartları, kendi dengesinde duran robotlar, kamera sabitleyiciler (Gimbal) ve giyilebilir teknolojiler.

 Teknik Özellikler

• Çip: MPU-6050

• Modül Modeli: GY-521

• Besleme Gerilimi: 3V - 5V DC (Dahili regülatörlü)

• İletişim Protokolü: Standart I2C (IIC)

• Gyro Aralığı: ±250, ±500, ±1000, ±2000 °/s

• İvmeölçer Aralığı: ±2g, ±4g, ±8g, ±16g

• ADC Çözünürlüğü: 16-Bit

 Önemli Bağlantı Notu (I2C Adresi)

Modül üzerindeki AD0 pini, I2C adresini değiştirmek içindir.

• AD0 Boş veya Toprağa (GND) bağlıysa Adres: 0x68

• AD0 3.3V'a (VCC) bağlıysa Adres: 0x69 Bu sayede aynı I2C hattına iki adet MPU6050 bağlayabilirsiniz.

 Paket İçeriği

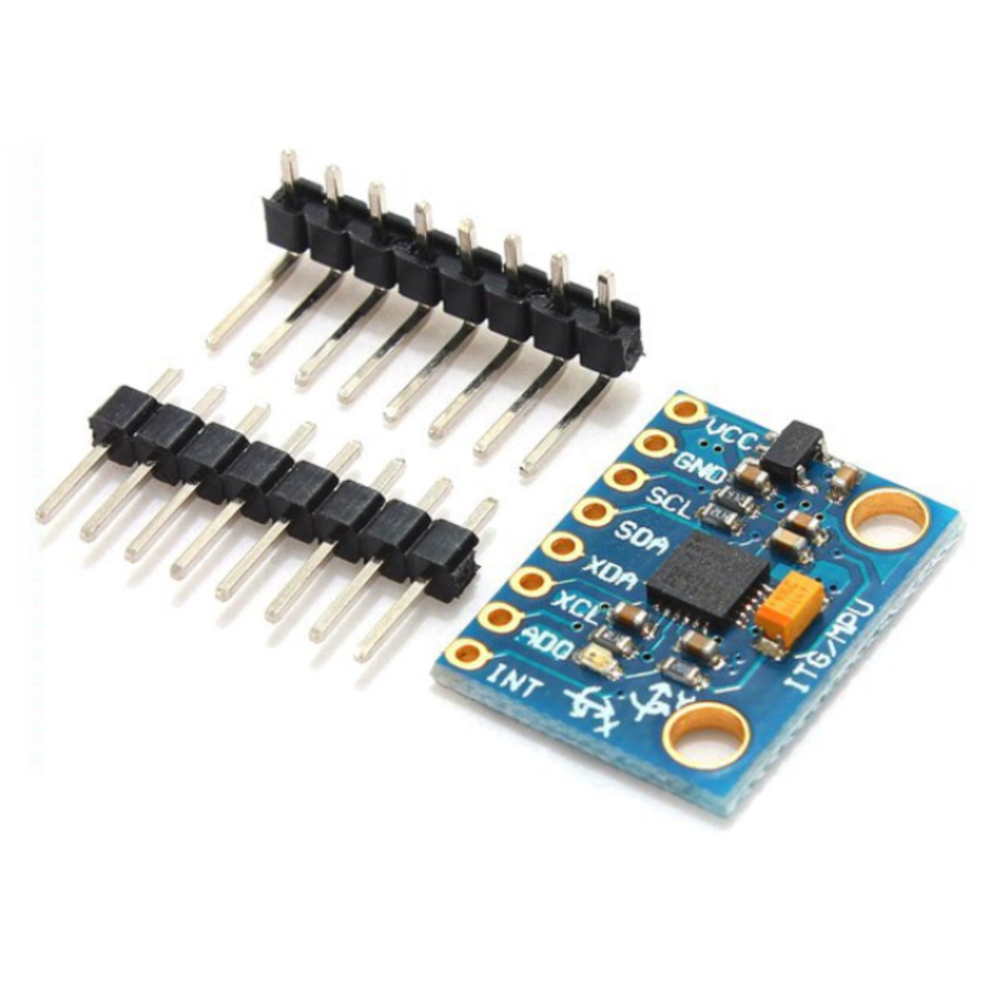

• 1 x MPU6050 (GY-521) Sensör Modülü

• 1 x Erkek Header (Lehimlenmemiş Pinler)

 Sıkça Sorulan Sorular

Soru: PIC Assembly veya C ile kullanılabilir mi? Cevap: Evet. Standart I2C protokolü kullandığı için, PIC işlemcinizin I2C kütüphaneleri veya register ayarları ile verileri (Register Map'e göre) okuyabilirsiniz.

Soru: Kalibrasyon gerekli mi? Cevap: Evet. Hassas projelerde (özellikle drone ve denge robotu) sensörü düz bir zemine koyup "Offset" değerlerini hesaplatan bir kalibrasyon kodu çalıştırmanız önerilir.
