RC522 RFID NFC Geliştirme Kiti (PIC ve ARM Uyumlu)

Temassız teknolojinin kapılarını aralayın! Güvenlik ve kimlik doğrulama projelerinin kalbi.

Bu RC522 RFID Kiti, 13.56 MHz elektromanyetik alan frekansını kullanarak "Near Field Communication" (Yakın Alan İletişimi) teknolojisiyle veri transferi sağlar. Özellikle Personel Takip, Akıllı Kapı Kilidi, Turnike Sistemleri ve Ön Ödemeli Kart projelerinde kullanılır.

Modül, SPI (Serial Peripheral Interface) haberleşme protokolünü kullandığı için çok hızlı veri aktarımı yapar. 3.3V lojik seviyesiyle çalıştığından, ARM (STM32, NXP LPC), PIC (3.3V serisi) ve Raspberry Pi gibi profesyonel işlemcilerle herhangi bir dönüştürücüye ihtiyaç duymadan doğrudan bağlanabilir ve yüksek performansla çalışır.

 Neden RC522 Kitini Tercih Etmelisiniz?

•  Yüksek Hız (SPI): I2C veya UART'a göre çok daha hızlı olan SPI protokolü sayesinde kartı okutur okutmaz tepki alırsınız.

•  3.3V Uyumu: Modern mikrodenetleyicilerin çoğu (ARM, ESP32, yeni nesil PIC'ler) 3.3V ile çalışır. Bu modül tam onlara göredir.

•  Tam Set: Modülün yanında test etmeniz için 1 adet Standart Kart ve 1 adet Anahtarlık (Tag) hediye gelir.

•  Okuma ve Yazma: Sadece kartın ID'sini okumakla kalmaz, kartın içindeki bloklara şifreli veri de yazabilirsiniz.

 Teknik Özellikler

• Çip: NXP MFRC522

• Çalışma Frekansı: 13.56 MHz

• Desteklenen Kartlar: Mifare S50, S70, UltraLight, Pro, Desfire

• İletişim Protokolü: SPI (Varsayılan), UART ve I2C (Yapılandırılabilir)

• Çalışma Gerilimi: 3.3V DC (Dikkat: 5V vermeyiniz!)

• Okuma Mesafesi: 0 - 60mm (Anten tasarımına ve karta göre değişir)

• Veri Transfer Hızı: 10 Mbit/s (Maksimum)

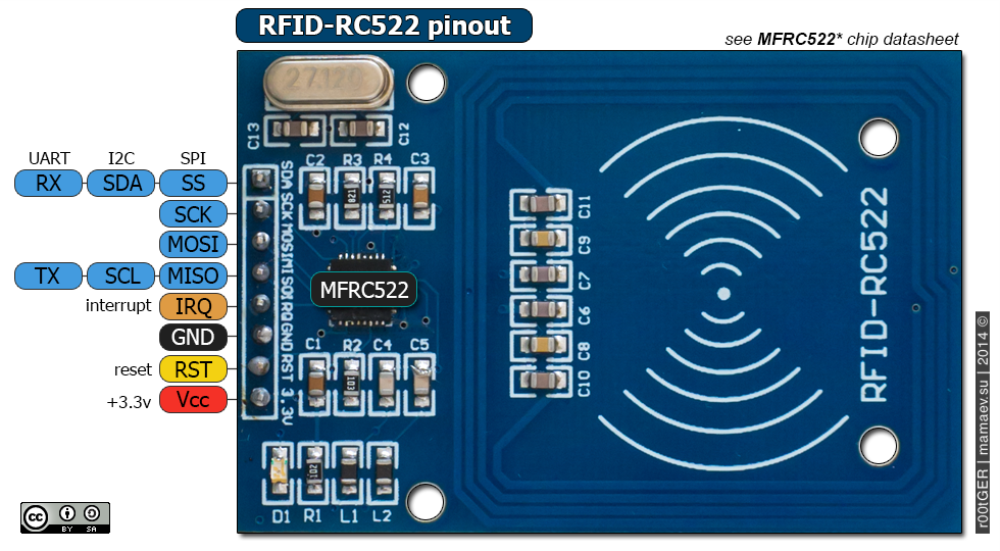

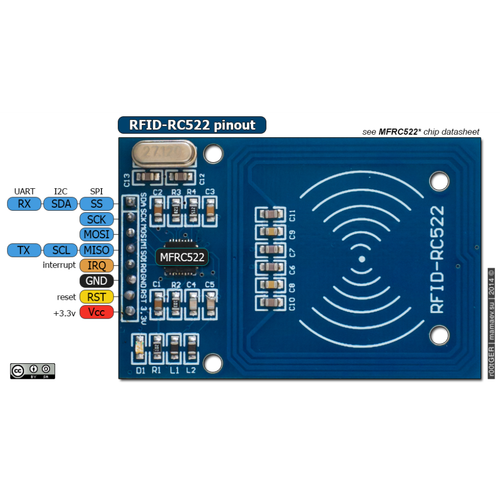

 Önemli Bağlantı Uyarısı (Voltaj)

RC522 modülü 3.3V ile çalışır.

• ARM / STM32 / 3.3V PIC: Doğrudan bağlayabilirsiniz.

• Arduino UNO / 5V PIC: Modülün VCC pinine kesinlikle 5V vermeyin, modül yanar. Ayrıca sinyal pinleri (MISO, MOSI, SCK, SDA) için Gerilim Bölücü Direnç veya Lojik Seviye Dönüştürücü kullanmanız modülün ömrünü uzatır.

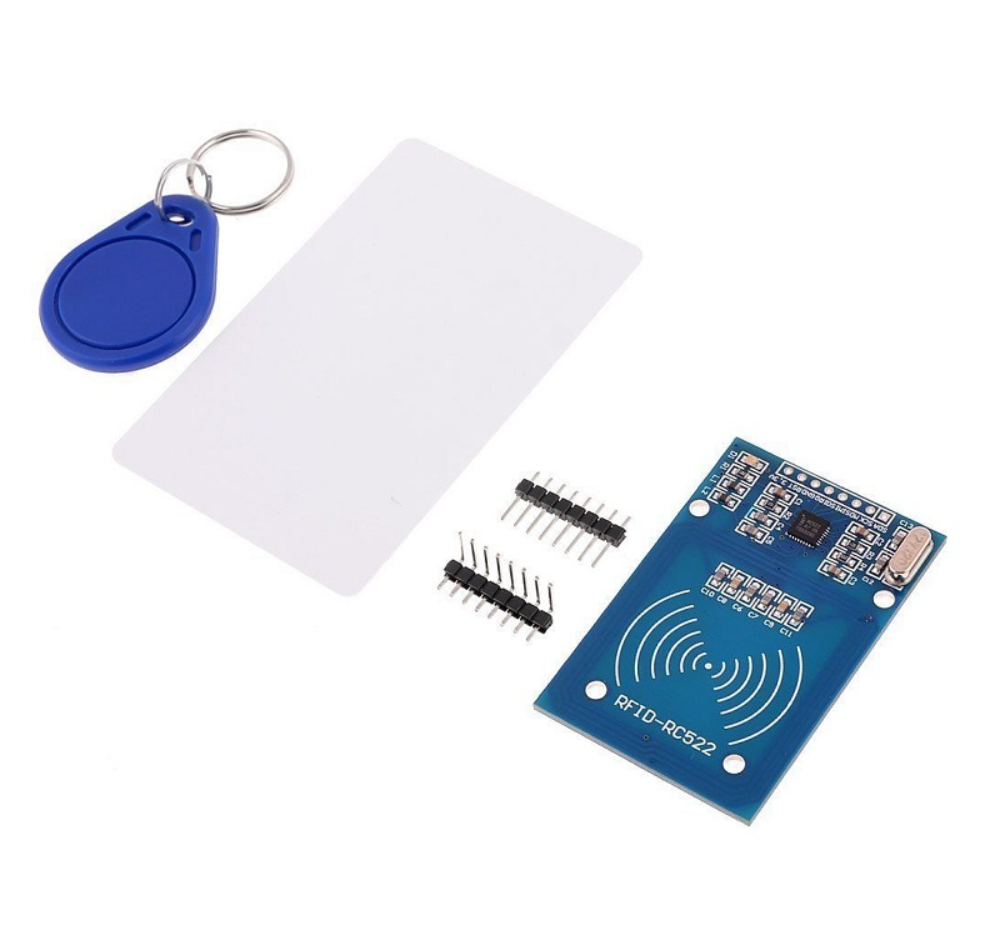

 Paket İçeriği

• 1 x RC522 RFID Okuyucu Modülü

• 1 x Mifare S50 Beyaz Kart (Standart Boy)

• 1 x Mifare S50 Anahtarlık (Key Tag)

• 1 x Lehimlenmemiş Pin Header (Düz ve Eğik)

 Sıkça Sorulan Sorular

Soru: Cep telefonumdaki NFC ile çalışır mı? Cevap: Frekansları aynıdır (13.56 MHz). Ancak telefonun NFC çipi ile bu modülün birbiriyle konuşması için ileri düzey protokol bilgisi ve doğru yazılım gerekir. Basitçe "telefonu okutayım kapı açılsın" demek içinUID okuma mantığı kullanılabilir.

Soru: Kartın içine ne kadar veri yazabilirim? Cevap: Standart S50 kartların içinde 1KB (1024 Bayt) hafıza vardır. Bu hafıza 16 sektöre ayrılmıştır. İsim, numara, bakiye gibi verileri saklayabilirsiniz.
