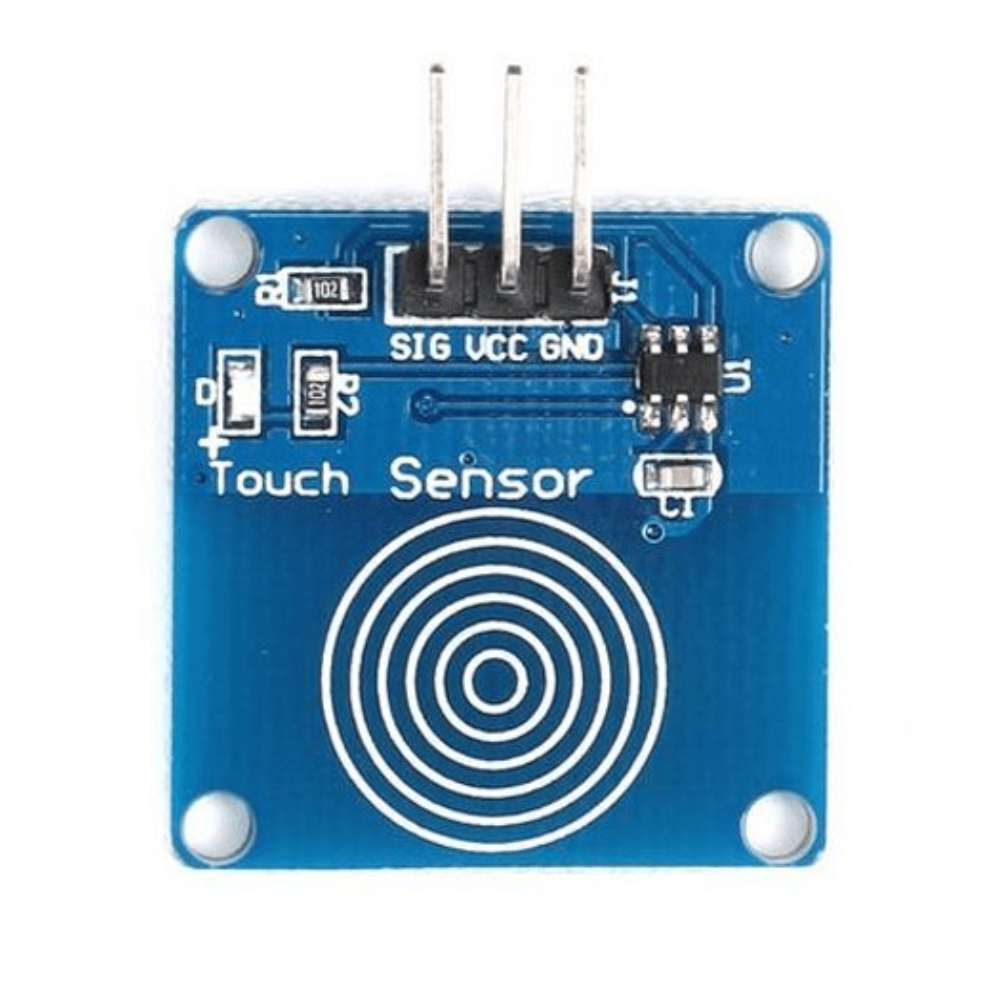

TTP223B Dijital Dokunmatik Sensör Modülü (Kapasitif Touch)

Mekanik butonlara veda edin! Projelerinizi dokunmatik teknolojiyle tanıştırın.

TTP223B, parmağınızın oluşturduğu kapasite değişimini algılayarak çalışan hassas bir dokunmatik sensör modülüdür. Geleneksel "çıt çıt" sesli mekanik butonların aksine, sürtünen veya eskiyen bir parçası olmadığı için ömrü neredeyse sonsuzdur.

Bu modülün en büyük avantajı, yalıtkan malzemelerin (cam, akrilik, plastik, kağıt) arkasından da çalışabilmesidir. Böylece sensörü su geçirmez bir kutunun içine gizleyebilir ve kutunun dışından dokunarak cihazı kontrol edebilirsiniz.

 Neden TTP223B Kullanmalısınız?

•  Modern Görünüm: Projelerinize profesyonel telefon/tablet benzeri dokunmatik kontrol özelliği katar.

•  Gizli Montaj: 3-4mm kalınlığa kadar cam veya plastiğin arkasından algılayabilir (Su geçirmez projeler için harikadır).

•  Düşük Güç: Çok düşük enerji tüketimi ile pilli projeler için uygundur.

•  Özelleştirilebilir: Arkasındaki A ve B lehim pedleri sayesinde çalışma mantığını değiştirebilirsiniz.

 Teknik Özellikler

• Çip: TTP223B

• Çalışma Gerilimi: 2V - 5.5V DC

• Çıkış Tipi: Dijital (0 veya 1)

• Tepki Süresi: ~60ms (Hızlı Mod), ~220ms (Düşük Güç Modu)

• Boyutlar: 24mm x 24mm (Yaklaşık)

 Önemli: Çalışma Modu Ayarları (A ve B Pedleri)

Modülün arkasında lehimle kısa devre yapabileceğiniz A ve B harfli iki nokta vardır. Varsayılan olarak (lehim yokken) standart buton gibi çalışır.

1. A ve B Açık (Varsayılan): Bas-Çek Modu (Parmağınızı basınca 1, çekince 0 olur). Çıkış High (Aktif).

2. Sadece B Kapalı (Lehimli): Kilitli (Anahtar) Modu. Bir kere dokununca Açılır (1), tekrar dokununca Kapanır (0).

3. (Diğer kombinasyonlar çıkışın varsayılan lojik seviyesini değiştirir, detaylar için datasheet'e bakınız).

 Paket İçeriği

• 1 x TTP223B Dijital Dokunmatik Sensör Modülü

 Sıkça Sorulan Sorular

Soru: Arduino kütüphanesi gerekli mi? Cevap: Hayır. Bu sensör sıradan bir buton gibi dijital çıkış verir. digitalRead() komutu ile doğrudan okuyabilirsiniz.

Soru: Metal yüzeyin arkasından çalışır mı? Cevap: Hayır. Kapasitif sensörler metalin arkasından çalışmaz, çünkü metal sensörün alanını bozar. Sadece yalıtkan (plastik, ahşap, cam) yüzeylerin arkasından çalışır.
