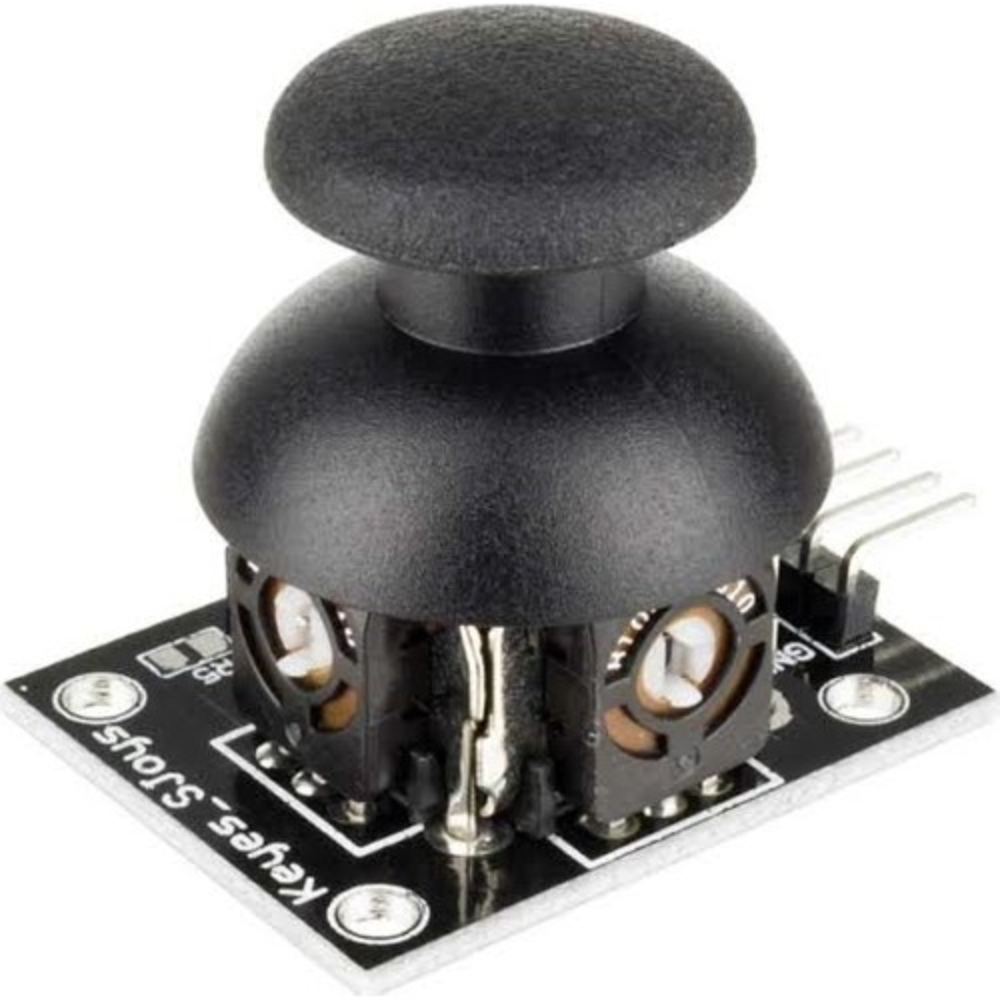

XY Joystick Modülü (PS2 Tipi - Analog Kontrolcü)

Robotunuza hükmedin! Projelerinize "Gamepad" konforu ekleyin.

Sadece butonlarla robot yönetmekten sıkıldınız mı? XY Joystick Modülü, tıpkı PlayStation veya Xbox kollarında olduğu gibi 360 derece hassas kontrol imkanı sağlar. İçerisindeki iki adet potansiyometre sayesinde, kolu ne kadar iterseniz robotunuz o kadar hızlı gider (Analog Kontrol).

Ayrıca modülün üzerine bastırdığınızda "Tık" sesiyle çalışan gizli bir Buton (Z Ekseni) bulunur. Bu butonu korna çalmak, robotun kıskacını açmak veya menü seçimi yapmak için kullanabilirsiniz.

 Neden Joystick Modülü Kullanmalısınız?

•  Hassas Sürüş: Dijital butonlar gibi "Ya hep ya hiç" çalışmaz. Kolu az iterseniz motor yavaş döner, çok iterseniz hızlı döner.

•  3 Fonksiyon 1 Arada:

  1. X Ekseni: Sağ - Sol hareketi (Analog veri verir).

  2. Y Ekseni: İleri - Geri hareketi (Analog veri verir).

  3. Z Ekseni: Üstten basmalı buton (Dijital veri verir).

•  İdeal Projeler: Robot Kol (Robotic Arm), Pan-Tilt Kamera, Uzaktan Kumandalı Araba, Oyun Konsolu Yapımı.

 Teknik Özellikler

• Çalışma Gerilimi: 5V DC

• Çıkış Tipi:

  • X ve Y Eksenleri: Analog Voltaj (0V - 5V arası)

  • Z Ekseni (Buton): Dijital (0 veya 1)

• Potansiyometre Değeri: 10K Ohm

• Boyutlar: 40mm x 26mm x 32mm

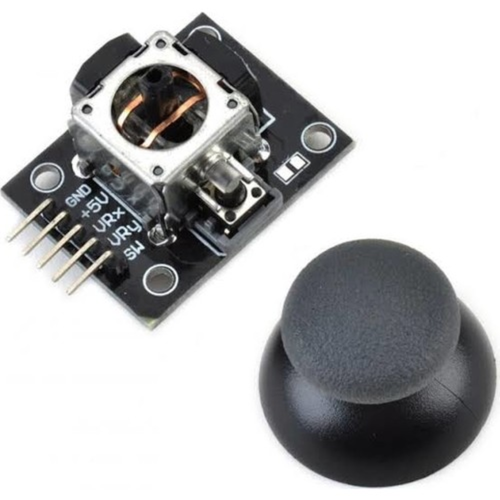

• Pin Sayısı: 5 Pin (GND, +5V, VRx, VRy, SW)

 Bağlantı İpucu

Modül üzerinde 5 adet pin bulunur:

• GND: Eksi (-)

• +5V: Artı (+)

• VRx: Arduino'nun Analog pinine (Örn: A0)

• VRy: Arduino'nun Analog pinine (Örn: A1)

• SW (Switch): Arduino'nun Dijital pinine (Örn: D2) - Dahili pull-up direnci kullanmanız önerilir.

 Paket İçeriği

• 1 x XY Joystick Modülü

 Sıkça Sorulan Sorular

Soru: Ortada dururken hangi değeri verir? Cevap: Joystick serbest bırakıldığında (merkezde) analog okumada yaklaşık 512 (veya 2.5V) değerini verir. Sağa veya yukarı itildikçe 1023'e, sola veya aşağı itildikçe 0'a yaklaşır.

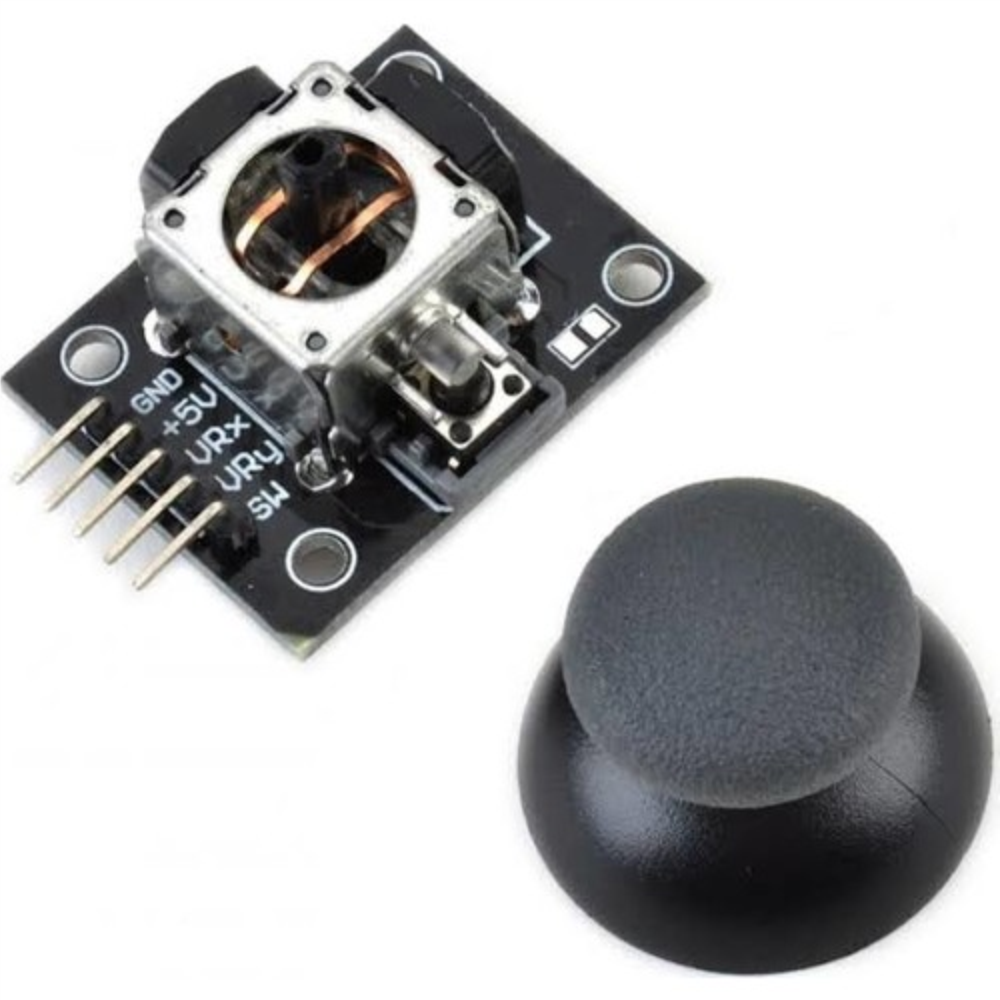

Soru: Başlığındaki plastik kapak çıkıyor mu? Cevap: Evet, siyah plastik şapka çekince çıkarılabilir. Ancak kullanım konforu için takılı olması önerilir.
