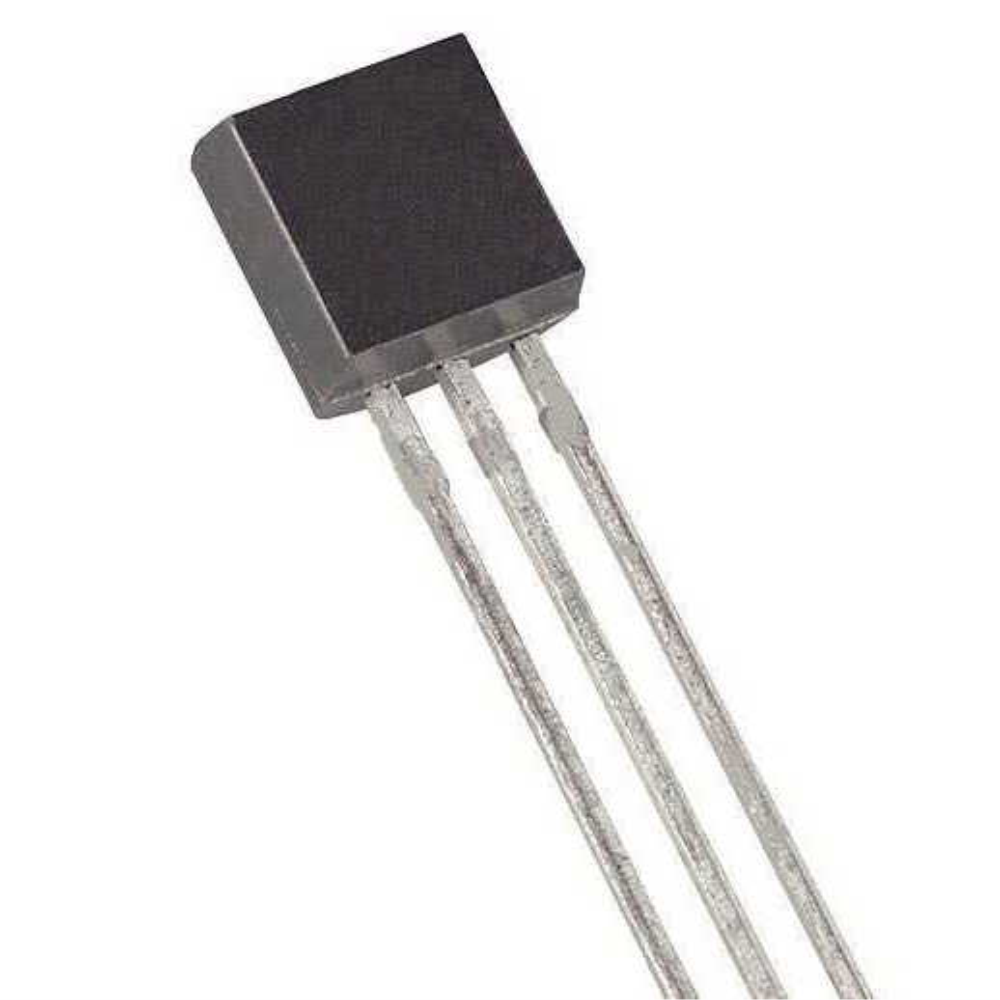

BC547 NPN Transistör (Genel Amaçlı - Anahtarlama ve Amplifikasyon)

Her elektronikçinin malzeme kutusunda olması gereken klasik bileşen!

BC547, neredeyse tüm düşük güç uygulamalarında bir anahtar veya sinyal yükseltici (amplifikatör) olarak kullanılan, dünyanın en popüler ve en çok üretilen NPN (Negatif-Pozitif-Negatif) tipi Silisyum transistörüdür.

Bu transistör, 100mA gibi küçük akımlar gerektiren uygulamalar için idealdir. Örneğin, bir Arduino pininden gelen zayıf sinyalle, daha büyük akım çeken küçük bir röleyi, küçük bir DC motoru veya güçlü bir LED'i anahtarlamak için BC547 kullanabilirsiniz.

 Neden BC547 Tercih Edilmelidir?

• Evrensel Kullanım: Öğrenci projelerinden profesyonel endüstriyel devrelere kadar her yerde karşınıza çıkar.

• Çok Yönlülük: Hem sinyal yükseltme (Pre-amp, küçük ses devreleri) hem de lojik anahtarlama (Motor sürme, röle tetikleme) görevlerini üstlenir.

• Kolay Montaj: TO-92 kılıfı, hem breadboard hem de PCB üzerinde kolayca kullanılır.

• Yüksek Kazanç ($h_{FE}$): Sinyali yüksek oranda yükselterek verimli çalışır.

 Teknik Özellikler

• Transistör Tipi: NPN (Negatif-Pozitif-Negatif)

• Kılıf Tipi: TO-92 (Plastik Kılıf)

• Maksimum Kolektör Akımı ($I_C$): 100 mA (Sürekli)

• Maksimum Kolektör-Yayıcı Gerilimi ($V_{CEO}$): 45 V

• Maksimum Güç Tüketimi ($P_D$): 500 mW (Yarım Watt)

• DC Akım Kazancı ($h_{FE}$): Genellikle 110 ile 800 arasında değişir (Farklı varyantları mevcuttur).

• Pin Dağılımı: Emitter, Base, Collector (E-B-C) - (Kılıfa önden bakıldığında)

 Önemli Kullanım Notu

BC547, 100mA'den yüksek akım çeken cihazları doğrudan sürmek için uygun değildir. Daha yüksek akım için TIP122 (5A) veya Mosfet kullanmanız önerilir.

 Paket İçeriği

• 1 x BC547 NPN Transistör (TO-92)

 Sıkça Sorulan Sorular

Soru: BC547 ile BC557 arasındaki fark nedir?

Cevap: BC547, NPN (Artı) tipi transistördür. BC557 ise onun PNP (Eksi) tipi, tamamlayıcı (complementary) çiftidir. Devrenizde NPN gerekiyorsa BC547, PNP gerekiyorsa BC557 kullanılır.

Soru: BC547 ile kaç voltluk sinyal sürebilirim?

Cevap: Transistörün Base (Beyz) bacağına 0.7V'un üzerinde sinyal verdiğinizde iletime geçer. Arduino 5V sinyal ile rahatlıkla tetikleyebilir.
