TCRT5000L Kızılötesi Optik Sensör Modülü (Çizgi İzleyen)

Siyah ve beyazı anında ayırt edin!

TCRT5000L Optik Sensör Modülü, özellikle çizgi izleyen robot uygulamaları için bir endüstri standardıdır. Modül üzerinde; bir adet Kızılötesi LED (Verici) ve bu ışığı algılayan bir Fototransistör (Alıcı) bulunur.

Sensör bir yüzeye yaklaştırıldığında, gönderilen IR ışık yüzeye çarparak geri yansır.

• Beyaz/Açık Renkli Yüzey: Işığı iyi yansıtır. Sensör yüksek sinyal alır.

• Siyah/Koyu Renkli Yüzey (Çizgi): Işığı emer. Sensör düşük sinyal alır veya hiç alamaz.

Bu mantıkla çalışan modül, yüzeyin rengine göre dijital (0 veya 1) bir çıkış sinyali üretir.

 Neden TCRT5000L Modülünü Kullanmalısınız?

•  Yansıma Algılama: Siyah bir çizgi veya beyaz bir duvar gibi yansıtıcılığı farklı yüzeyleri kolayca tespit eder.

•  Ayarlanabilir Hassasiyet: Kart üzerindeki potansiyometre (trimpot) sayesinde sensörün algılama mesafesini ve hassasiyetini projenizin ortam ışığına ve zemin rengine göre kolayca ayarlayabilirsiniz.

•  Hızlı Dijital Çıkış: Titreşim veya gecikme olmaksızın anında dijital sinyal (D0) verir.

•  Kompakt Tasarım: Küçük boyutu sayesinde robotların alt kısmına veya dar alanlara kolayca monte edilebilir.

 Teknik Özellikler

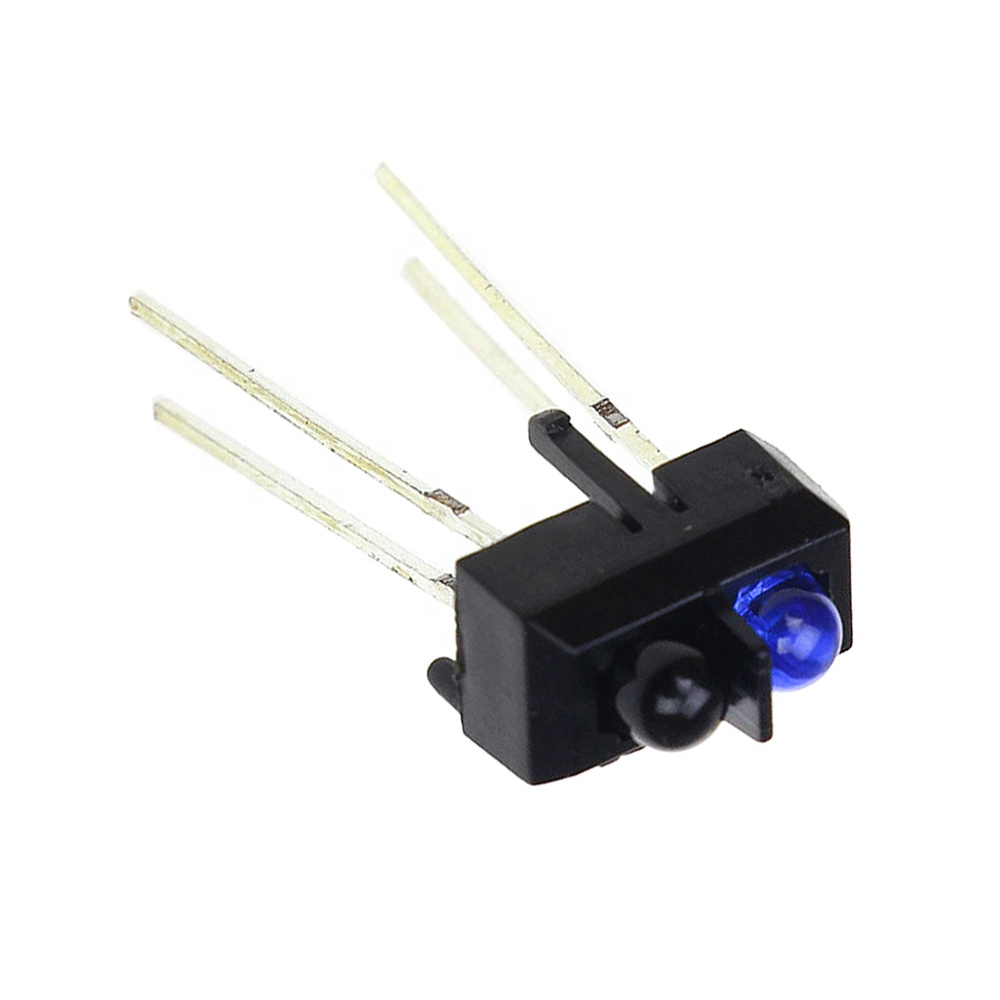

• Sensör Çipi: TCRT5000L

• Çalışma Gerilimi: $3.3 ext{V}$ - $5 ext{V}$ DC

• Çıkış Tipi: Dijital (D0) ve bazı modellerde Analog (A0) çıkış

• Algılama Prensibi: Kızılötesi Yansıma (Reflektif)

• Algılama Mesafesi: Genellikle $1 ext{mm}$ - $25 ext{mm}$ (Hassasiyet ayarına bağlıdır)

 Önemli Bağlantı Notu

• Modülün dijital çıkışı (D0) doğrudan Arduino'nun dijital pinine bağlanır.

• Hassasiyet ayarı, trimpot çevrilerek yapılır. Genellikle beyaz zeminde LOW, siyah çizgide HIGH (veya tam tersi) çıkış verecek şekilde ayarlanmalıdır.

 Paket İçeriği

• 1 x TCRT5000L Kızılötesi Optik Sensör Modülü

 Sıkça Sorulan Sorular

Soru: Bir çizgi izleyen robot için kaç adet kullanmalıyım?

Cevap: Çizginin altında kalındığını garantilemek ve dönüşleri algılamak için genellikle 3 ila 5 adet sensör yan yana kullanılır.

Soru: Analog çıkışı ne işe yarar?

Cevap: Analog çıkış, yüzeyin yansıtıcılığının seviyesini (bir sayı değeri olarak) görmenizi sağlar. Bu sayede sadece siyah-beyaz değil, farklı gri tonlarını da ayırt eden daha gelişmiş algoritmalar yazabilirsiniz.
