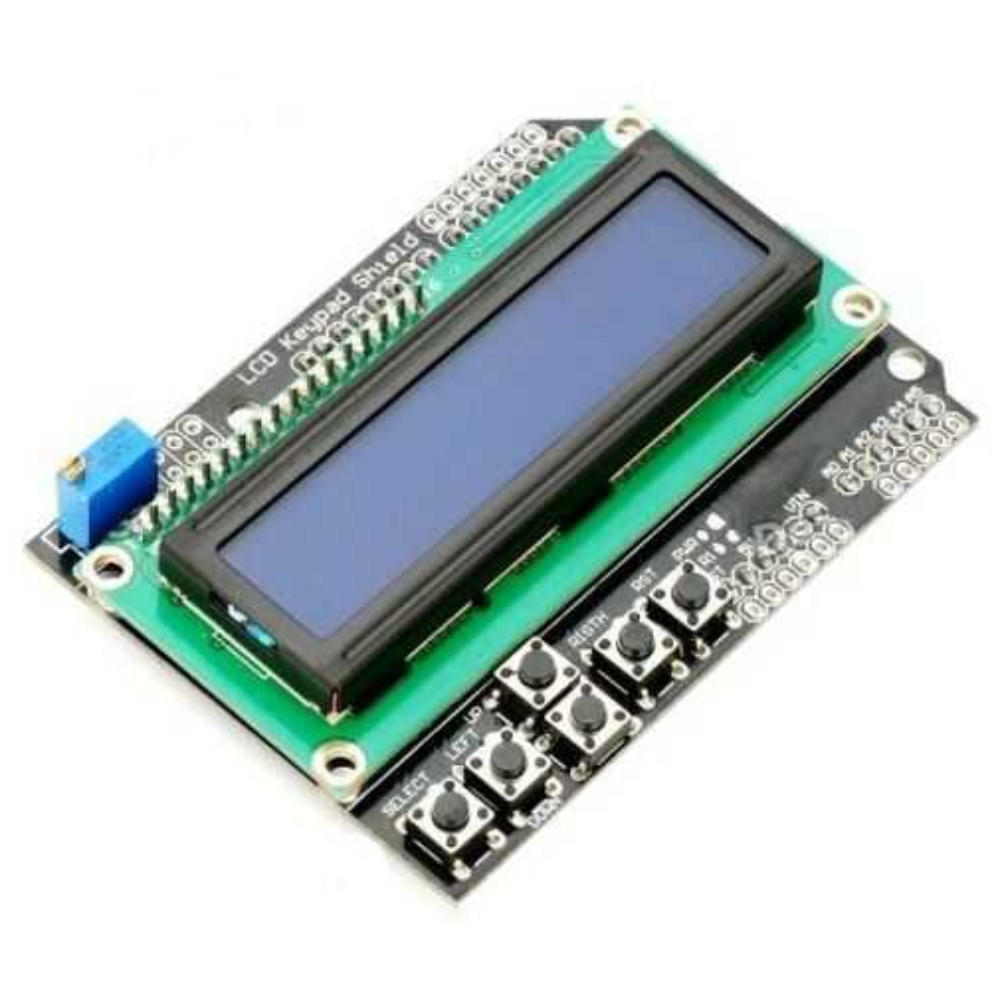

Arduino LCD Keypad Shield (16x2 Ekran + Kontrol Tuşları)

Projelerinize profesyonel bir arayüz eklemenin en kolay yolu!

Arduino LCD Keypad Shield, elektronik projelerinizde kullanıcı girişi (butonlar) ve veri çıkışı (ekran) sağlamak için geliştirilmiş "tak-çalıştır" yapısında bir modüldür. Normalde bir LCD ekranı Arduino'ya bağlamak için breadboard üzerinde çok sayıda kablo ve potansiyometre kullanmanız gerekir. Bu Shield, tüm bu karmaşayı ortadan kaldırarak doğrudan Arduino Uno veya Mega kartınızın üzerine oturur.

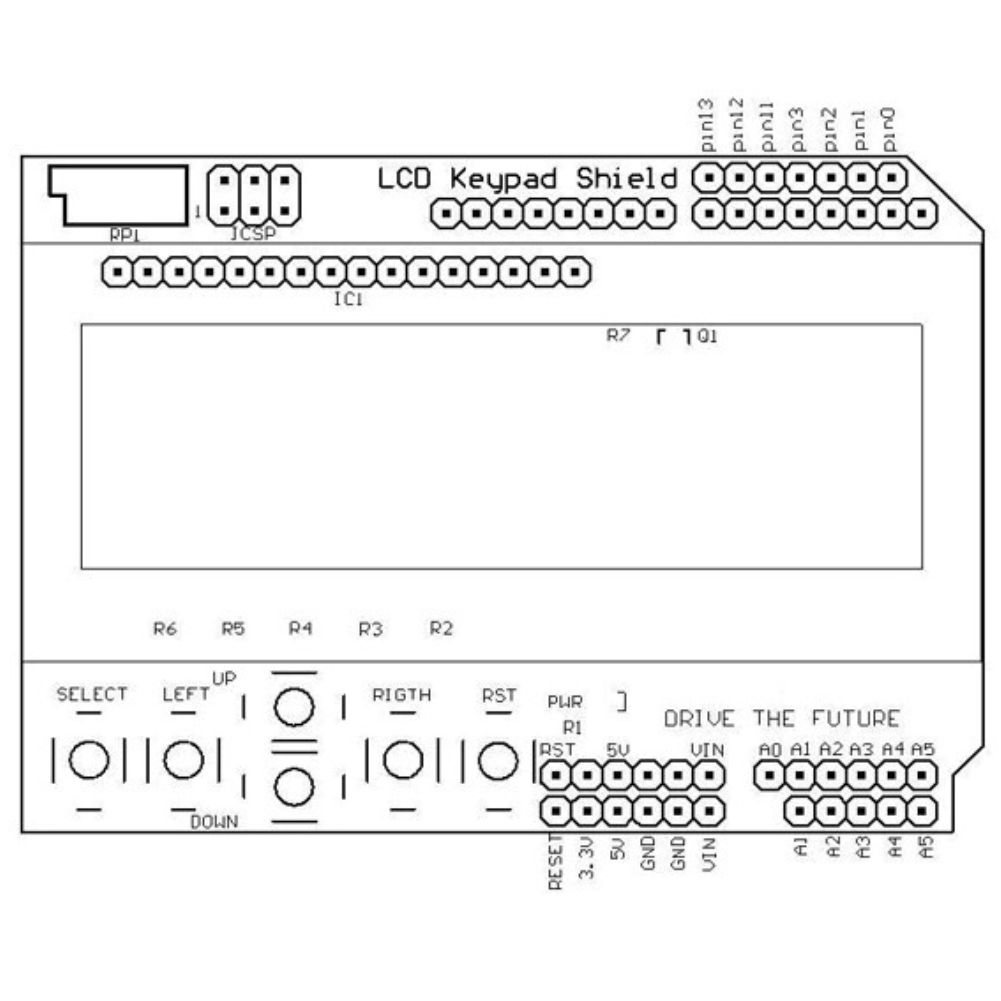

Üzerinde bulunan 16x2 Karakter LCD Ekran (Mavi Arka Işık) ve 6 adet buton (Select, Left, Up, Down, Right, Reset) sayesinde kolayca menü sistemleri yapabilir, sensör değerlerini ekrana yazdırabilir ve projelerinizi yönetebilirsiniz.

Neden Bu Shield'ı Kullanmalısınız?

• Kablosuz Kurulum: Shield yapısı sayesinde Arduino pinlerine tam oturur. Lehim veya jumper kablo gerektirmez.

• smart Pin Kullanımı: Kart üzerindeki 5 adet kontrol butonu, Arduino'nun sadece 1 Analog Pinini (A0) kullanır. Bu sayede diğer dijital pinleriniz sensörler ve motorlar için size kalır.

• Kolay Menü Yapımı: Butonlar (Yukarı, Aşağı, Sağ, Sol, Seçim) menü navigasyonu için ideal dizilime sahiptir.

• Potansiyometre Dahil: Ekran kontrast ayarını yapmak için kart üzerinde dahili bir trimpot (ayar vidası) bulunur.

Teknik Özellikler

• Ekran Tipi: 16 Karakter x 2 Satır (HD44780 Uyumlu)

• Arka Işık: Mavi üzerine Beyaz Yazı

• Çalışma Gerilimi: 5V DC

• Butonlar: 5 Adet Programlanabilir (A0 pinine bağlı) + 1 Adet Reset Butonu

• Arduino Uyumluluğu: Uno R3, Mega 2560, Leonardo

• Kullanılan Pinler: D4, D5, D6, D7, D8, D9, D10 ve A0 (Butonlar için)

İlk Kullanım İpucu: Ekranım Çalışmıyor Mu?

Shield'ı ilk taktığınızda ekranda kareler görebilir veya hiçbir şey görmeyebilirsiniz. Bu bir arıza değildir. Kartın sol üst köşesindeki mavi kontrast ayar vidasını (trimpot) küçük bir tornavida ile çevirerek yazıların netleşmesini sağlayabilirsiniz.

Paket İçeriği

• 1 x Arduino LCD Keypad Shield (1602 Modül)

Sıkça Sorulan Sorular

Soru: Hangi kütüphaneyi kullanmalıyım? Cevap: Arduino IDE içerisinde standart olarak gelen LiquidCrystal.h kütüphanesi ile %100 uyumludur. Ekstra kütüphane indirmenize gerek yoktur. (Örnek Tanımlama: LiquidCrystal lcd(8, 9, 4, 5, 6, 7);)

Soru: Butonları nasıl okurum? Cevap: Butonların hepsi A0 analog pinine bağlıdır ve her butona basıldığında farklı bir voltaj değeri üretir. Kodunuzda analogRead(A0) komutu ile gelen değeri okuyarak hangi butona basıldığını ayırt edebilirsiniz.
