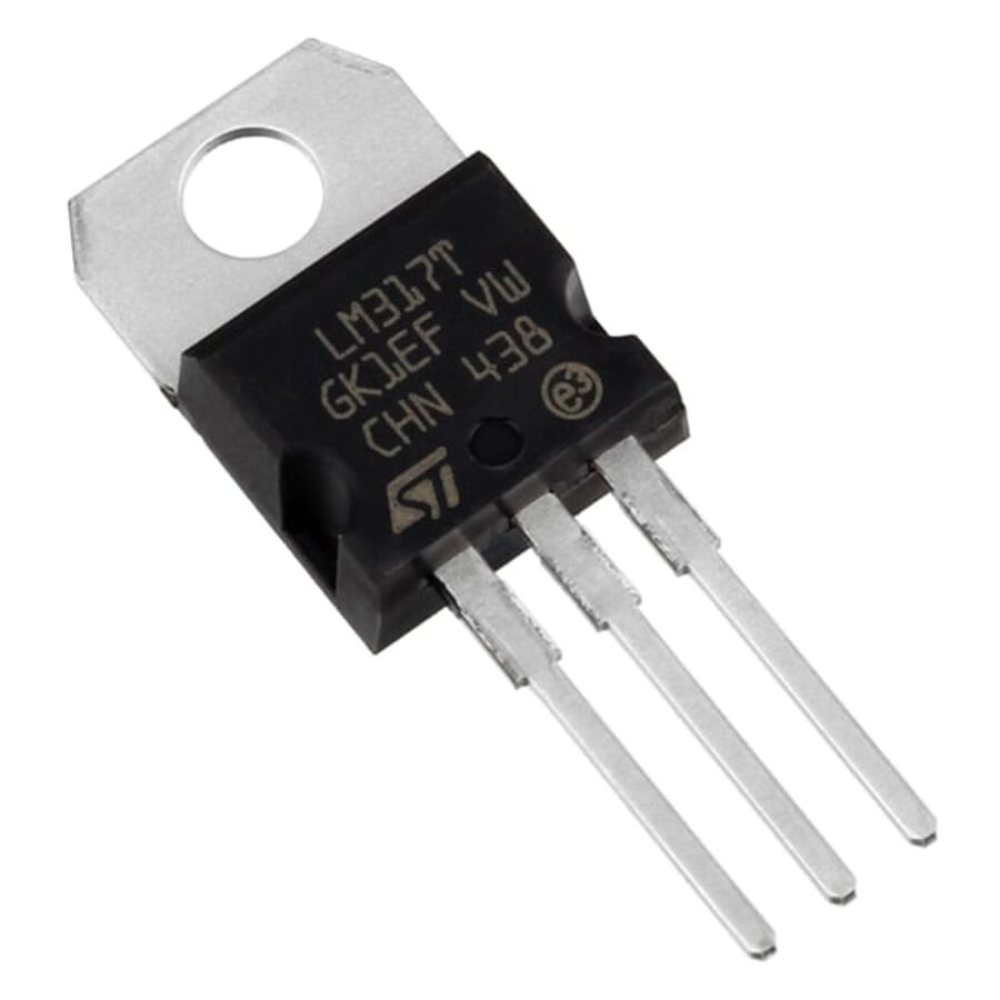

LM317T Ayarlanabilir Voltaj Regülatörü (1.2V - 37V / 1.5A)

Voltajı siz belirleyin! Ayarlı güç kaynaklarının temel taşı.

LM317T, çıkış voltajını sadece iki direnç (veya bir potansiyometre) yardımıyla 1.25 Volt ile 37 Volt arasında hassas bir şekilde ayarlayabilmenizi sağlayan, son derece popüler bir lineer voltaj regülatörüdür.

Sabit voltaj veren regülatörlerin (örneğin sadece 5V veren 7805'in) yetersiz kaldığı, özel voltaj değerlerine (örneğin 3.3V, 4.2V, 9.6V vb.) ihtiyaç duyduğunuz projelerde hayat kurtarır. Ayrıca laboratuvar tipi "Ayarlı Güç Kaynağı" projelerinin de kalbidir.

 Neden LM317T Kullanmalısınız?

•  Tam Kontrol: Çıkış voltajını bir potansiyometre ile dilediğiniz değere ayarlayabilirsiniz.

•  Yüksek Akım: Uygun soğutma ile 1.5 Amper'e kadar akım sağlayabilir.

•  Tam Koruma: Dahili kısa devre koruması ve aşırı ısınmaya karşı termal koruması sayesinde oldukça dayanıklıdır; hata yaptığınızda hemen yanmaz, kendini kapatır.

•  Geniş Kullanım: Pil şarj devreleri, motor hız kontrolü ve hassas güç kaynaklarında kullanılır.

 Teknik Özellikler

• Regülatör Tipi: Ayarlanabilir Pozitif Voltaj Regülatörü

• Kılıf Tipi: TO-220 (Metal sırtlı, soğutucu takılabilir)

• Çıkış Voltajı: 1.25V - 37V (Ayarlanabilir)

• Çıkış Akımı: 1.5A (Maksimum)

• Giriş-Çıkış Voltaj Farkı: En az 3V olmalıdır ($V_{in} - V_{out} \\ge 3V$)

• Çalışma Sıcaklığı: 0°C - 125°C

 Önemli Kullanım Notu (Isınma)

LM317T lineer bir regülatördür, yani giriş ile çıkış voltajı arasındaki farkı ısıya dönüştürerek yok eder.

• Örnek: Girişe 12V verip çıkıştan 5V alıyorsanız, aradaki 7V fark ısıya dönüşür.

• Kural: Yüksek akım çekecekseniz veya giriş-çıkış voltaj farkı yüksekse, mutlaka Alüminyum Soğutucu (Heatsink) kullanmalısınız.

 Paket İçeriği

• 1 x LM317T Ayarlanabilir Voltaj Regülatörü

 Sıkça Sorulan Sorular

Soru: Voltajı nasıl ayarlarım?

Cevap: Entegrenin "Adj" (Ayar) bacağına bağlayacağınız bir potansiyometre (genellikle 5K veya 10K) ile çıkış voltajını çevirerek değiştirebilirsiniz.

Soru: Girişe kaç volt vermeliyim?

Cevap: İstediğiniz çıkış voltajından en az 2-3 Volt daha yüksek bir giriş voltajı vermelisiniz. (Örneğin 12V çıkış almak için girişe en az 15V vermelisiniz).
