LM741 Operasyonel Amplifikatör (Op-Amp) Entegresi

Analog elektroniğin atası! Yükseltme, filtreleme ve karşılaştırma.

LM741, elektronik devre tasarımında en çok kullanılan ve adeta bir standart haline gelmiş olan popüler bir Operasyonel Amplifikatör (Op-Amp) entegresidir. Adından da anlaşılacağı gibi, "operasyonel" (işlevsel) olarak adlandırılmasının sebebi, bu tek çip ile toplama, çıkarma, karşılaştırma, integrasyon ve diferansiyel gibi birçok matematiksel ve sinyal işleme operasyonunun yapılabilmesidir.

Bu çip, özellikle eğitim amaçlı labaratuvar projeleri ve hobi devreleri için idealdir. Sinyalizasyon, kontrol, ölçüm ve otomatik sistemlerde düşük frekanslı sinyal yükseltme işlevini başarıyla yerine getirir.

 LM741'in Temel Özellikleri ve Kullanım Alanları

•  Yüksek Voltaj Kazancı: Çok düşük voltaj farklarını bile yüz binlerce kat yükseltebilir.

•  Çok Yönlü Fonksiyonlar:

  • Yükseltici: Ses sinyallerini veya sensör çıkışlarını yükseltmek.

  • Karşılaştırıcı: İki voltajı karşılaştırıp dijital sinyal üretmek.

  • Aktif Filtre: Ses frekanslarını ayırmak (Bas/Tiz kontrolü).

•  Kısa Devre Koruması: Çıkışta kısa devreye karşı koruma devresi entegre edilmiştir.

•  Geniş Besleme Aralığı: Tek besleme veya simetrik besleme ($\\pm 5V$ ile $\\pm 18V$) ile çalışabilir.

 Teknik Özellikler

• Entegre Tipi: Operasyonel Amplifikatör (Op-Amp)

• Model: LM741 (Genellikle tek kanallı)

• Kılıf Tipi: DIP-8 (Delikli plaket ve breadboard uyumlu)

• Besleme Gerilimi ($V_{S}$): $\\pm 5V$ ile $\\pm 18V$ (Maksimum)

• Voltaj Kazancı ($A_{V}$): Yaklaşık $200.000$ (Tipik)

• Giriş Empedansı: Yüksek

• Çıkış Empedansı: Düşük

 Önemli Bağlantı Bilgisi

LM741, doğru çalışması için genellikle simetrik beslemeye (örneğin $+12V$, GND, $-12V$) ihtiyaç duyar. Tek besleme ile de çalıştırılabilir ancak bazı sınırlamalar ortaya çıkabilir. Pin bağlantılarını yaparken Offset Null (Ofset ayar) pinleri de bulunmaktadır, bu pinler çıkışı tam sıfıra ayarlamak için kullanılır.

 Paket İçeriği

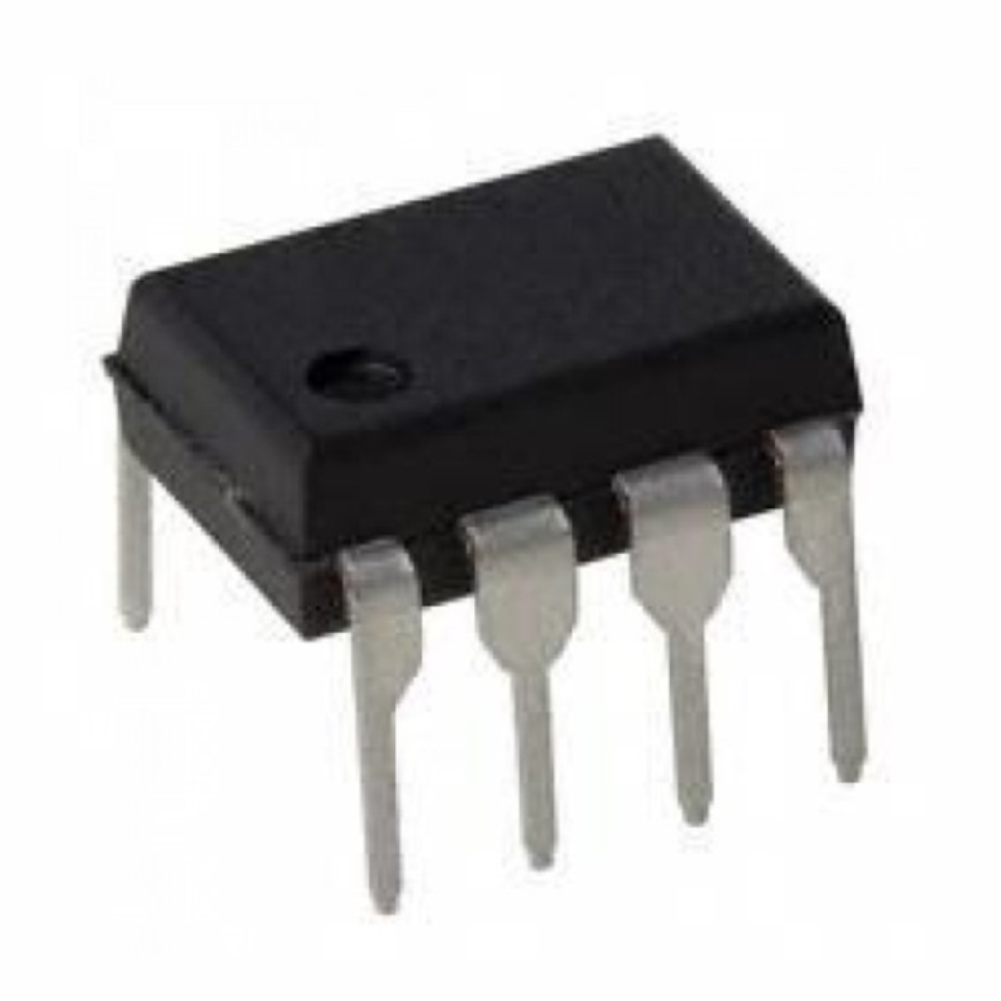

• 1 Adet LM741 Operasyonel Amplifikatör Entegresi (DIP-8 Kılıf)

 Sıkça Sorulan Sorular

Soru: Arduino ile birlikte kullanabilir miyim?

Cevap: Evet, özellikle Arduino'nun analog girişinden önce hassas sensör sinyallerini yükseltmek veya filtrelemek için idealdir. Arduino'nun 5V beslemesi ile tek besleme modunda çalıştırılabilir.

Soru: DIP-8 ne demektir?

Cevap: DIP-8, entegrenin 8 adet pini olduğu ve bu pinlerin iki sıra halinde (Dual In-line Package) dizildiği anlamına gelir. Breadboard üzerinde kullanımı en kolay kılıf tipidir.
