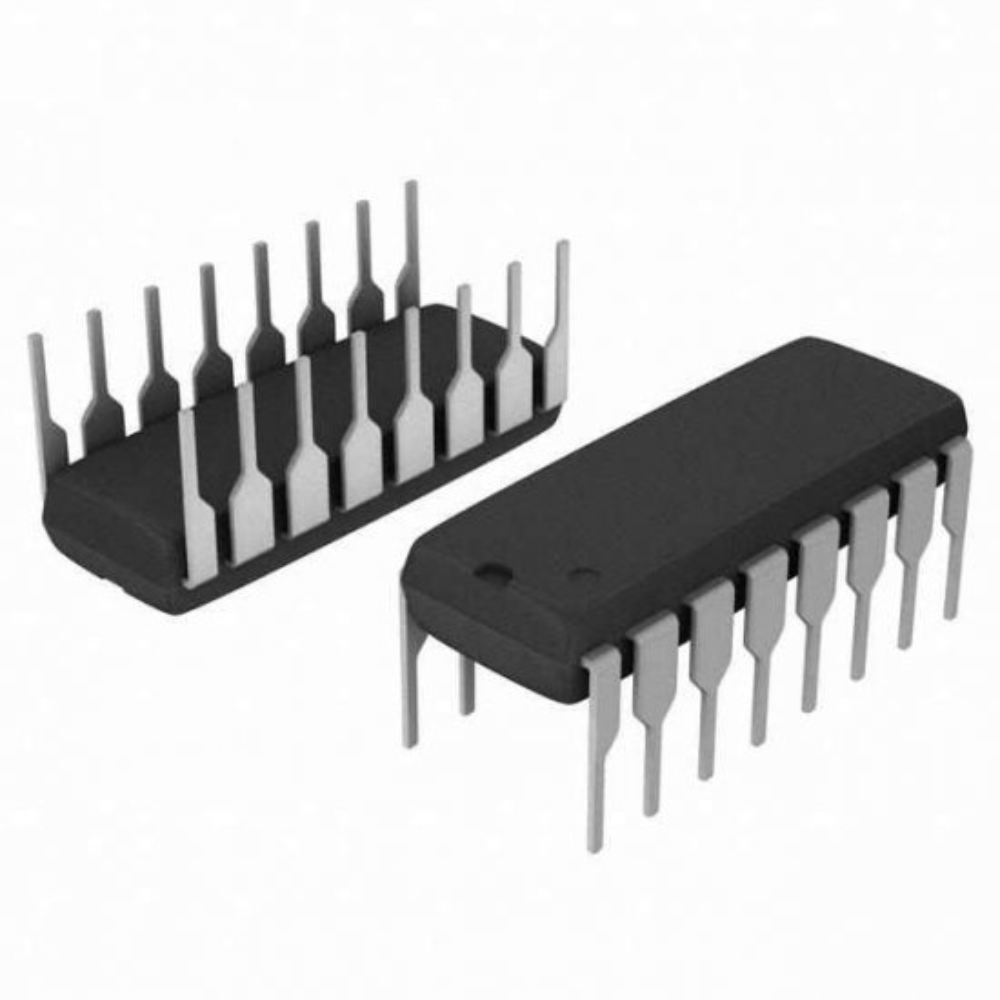

MAX232 Seviye Dönüştürücü Entegresi (RS-232 / TTL Çevirici)

Mikrodenetleyicinizi RS-232 cihazlarla konuşturun!

Mikrodenetleyiciler (Arduino, PIC, vb.) genellikle $0 ext{V}$ ve $5 ext{V}$ (TTL) lojik seviyeleriyle çalışır. Ancak eski tip bilgisayar portları, endüstriyel cihazlar ve modemlerde yaygın olan RS-232 standardı $\\pm 3 ext{V}$ ila $\\pm 15 ext{V}$ (genellikle $\\pm 12 ext{V}$) arasında negatif ve pozitif voltajlar kullanır.

MAX232 Entegresi, bu iki farklı lojik dünyasını bir araya getiren köprüdür.

• TTL Sinyallerini RS-232 Seviyelerine yükseltir/tersler.

• RS-232 Sinyallerini TTL Seviyelerine indirir/tersler.

Bu entegre, kart üzerindeki küçük kapasitörler yardımıyla $5 ext{V}$ tek beslemeden pozitif ve negatif voltajları kendi kendine üretebilir.

 Neden MAX232 Kullanmalısınız?

•  İletişim Standardı: Bilgisayarların COM portları, yazıcılar veya eski PLC'ler gibi RS-232 cihazlarla mikrodenetleyicinizin sorunsuz haberleşmesini sağlar.

•  Çift Kanal: İki ayrı alıcı (RX) ve iki ayrı verici (TX) kanalı içerir, bu da aynı anda iki farklı seri iletişim hattını yönetebilme yeteneği sunar.

•  Tek Besleme: Çalışması için sadece $5 ext{V}$ yeterlidir; $\\pm 12 ext{V}$'luk RS-232 voltajlarını dahili olarak üretir.

•  Prototipleme Dostu: DIP-16 kılıfı sayesinde breadboard'da veya delikli plaketlerde kolayca kullanılabilir.

 Teknik Özellikler

• Entegre Tipi: RS-232 Sürücü/Alıcı

• Model: MAX232

• Kılıf Tipi: DIP-16 (Delikli plaket ve breadboard uyumlu)

• Besleme Gerilimi ($V_{CC}$): $5 ext{V}$

• Kanal Sayısı: 2 Alıcı ($R_x$) ve 2 Verici ($T_x$)

• Gereken Harici Bileşen: $4$ adet $1 ext{uF}$ veya $0.1 ext{uF}$ değerinde kondansatör.

 Önemli Bağlantı Bilgisi

MAX232'nin çalışması için çevresine $4$ adet kutuplu veya kutupsuz kondansatör (genellikle $1 ext{uF}$ değerinde) bağlanması zorunludur. Bu kondansatörler voltaj çarpanı devresini çalıştırmak için gereklidir.

 Paket İçeriği

• 1 x MAX232 Seviye Dönüştürücü Entegresi (DIP-16 Kılıf)

 Sıkça Sorulan Sorular

Soru: Sadece MAX232 çipini mi satıyorsunuz, yoksa modül mü?

Cevap: Bu ilan sadece MAX232 entegresinin kendisi içindir. (Kondansatörleri lehimlenmiş hazır modüller sitemizde mevcuttur).

Soru: MAX232'yi $3.3 ext{V}$ mikrodenetleyici ile kullanabilir miyim?

Cevap: MAX232, $5 ext{V}$ ile çalışır. $3.3 ext{V}$ sistemler için $3.3 ext{V}$ ile uyumlu olan MAX3232 modelini kullanmanız önerilir.
