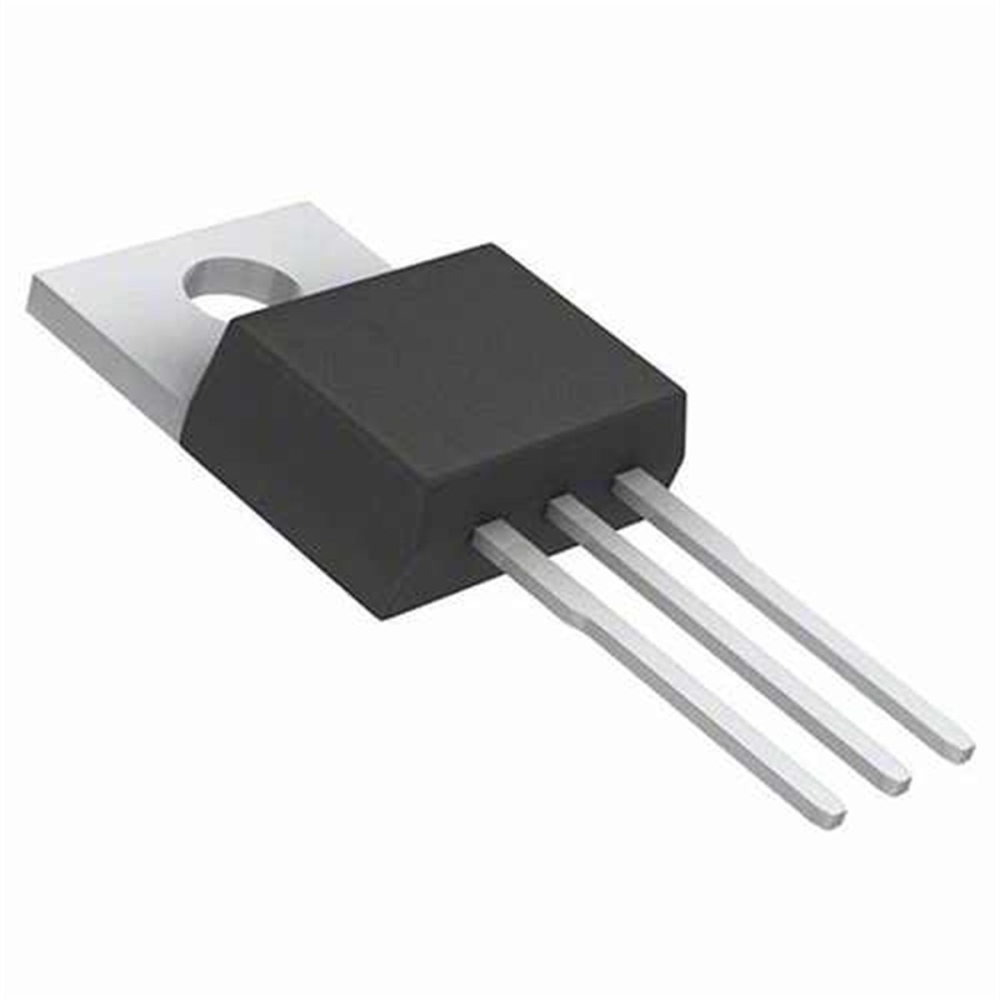

TIP122 Darlington Güç Transistörü (NPN - 5 Amper)

Arduino sinyaliyle güçlü motorları kontrol edin!

TIP122, özellikle mikrodenetleyicilerin (Arduino, Raspberry Pi) düşük akımlı çıkış pinlerinden gelen zayıf sinyalleri alıp, yüksek akım çeken cihazları (DC Motorlar, güçlü LED şeritler, Solenoid vanalar) sürebilmek için tasarlanmış, çok popüler bir Darlington Güç Transistörüdür.

Darlington Yapısı ne anlama gelir? Basitçe, iki transistörün seri bağlanmasıyla elde edilen bu yapı, son derece yüksek bir akım kazancı ($h_{FE}$) sağlar. Bu sayede, Arduino'dan gelen çok düşük akımlı sinyal (örneğin 20mA), transistörün çıkışında 5 Amper'e kadar akımı kontrol etme yeteneği kazanır.

 Neden TIP122 Kullanmalısınız?

•  Yüksek Akım Kontrolü: 5 Amper'e kadar sürekli akım kontrolü yapabilir.

•  Yüksek Kazanç ($h_{FE}$): Arduino'nun dijital pinlerinden gelen zayıf sinyali güçlü çıkışa çevirmede çok başarılıdır.

•  Kolay Kullanım: Mosfetlere göre sürmesi daha kolaydır, basit anahtarlama projelerinde tercih edilir.

•  Standart Kılıf: TO-220 kılıfı sayesinde standart soğutuculara kolayca monte edilebilir.

 Teknik Özellikler

• Transistör Tipi: NPN Darlington Güç Transistörü

• Kılıf Tipi: TO-220 (Plastik Kılıf)

• Maksimum Kolektör Akımı ($I_C$): 5 A (Sürekli)

• Maksimum Kolektör-Yayıcı Gerilimi ($V_{CEO}$): 60 V

• Maksimum Güç Tüketimi ($P_D$): 65 W

• DC Akım Kazancı ($h_{FE}$): En az 1000 (Çok Yüksek)

• Pin Dağılımı: Emitter, Collector, Base (E-C-B)

 Önemli Kullanım Notu (Motor Kontrolü)

TIP122 ile DC Motor veya Solenoid kontrol ederken, transistörün zarar görmesini engellemek için Kollektör ve Emitter arasına mutlaka Flyback Diyot (Geri Besleme Diyotu - 1N4007 gibi) bağlamanız gerekir.

 Paket İçeriği

• 1 x TIP122 NPN Darlington Güç Transistörü

 Sıkça Sorulan Sorular

Soru: PWM ile hız kontrolü yapabilir miyim?

Cevap: Evet. TIP122 ile DC motorların hız kontrolünü (PWM) veya LED şeritlerin parlaklık kontrolünü sorunsuz bir şekilde yapabilirsiniz.

Soru: 12V ile çalışan motoru sürebilir miyim?

Cevap: Evet. TIP122 60V'a kadar gerilimi kontrol edebilir. 12V veya 24V motorları rahatlıkla sürebilir.
