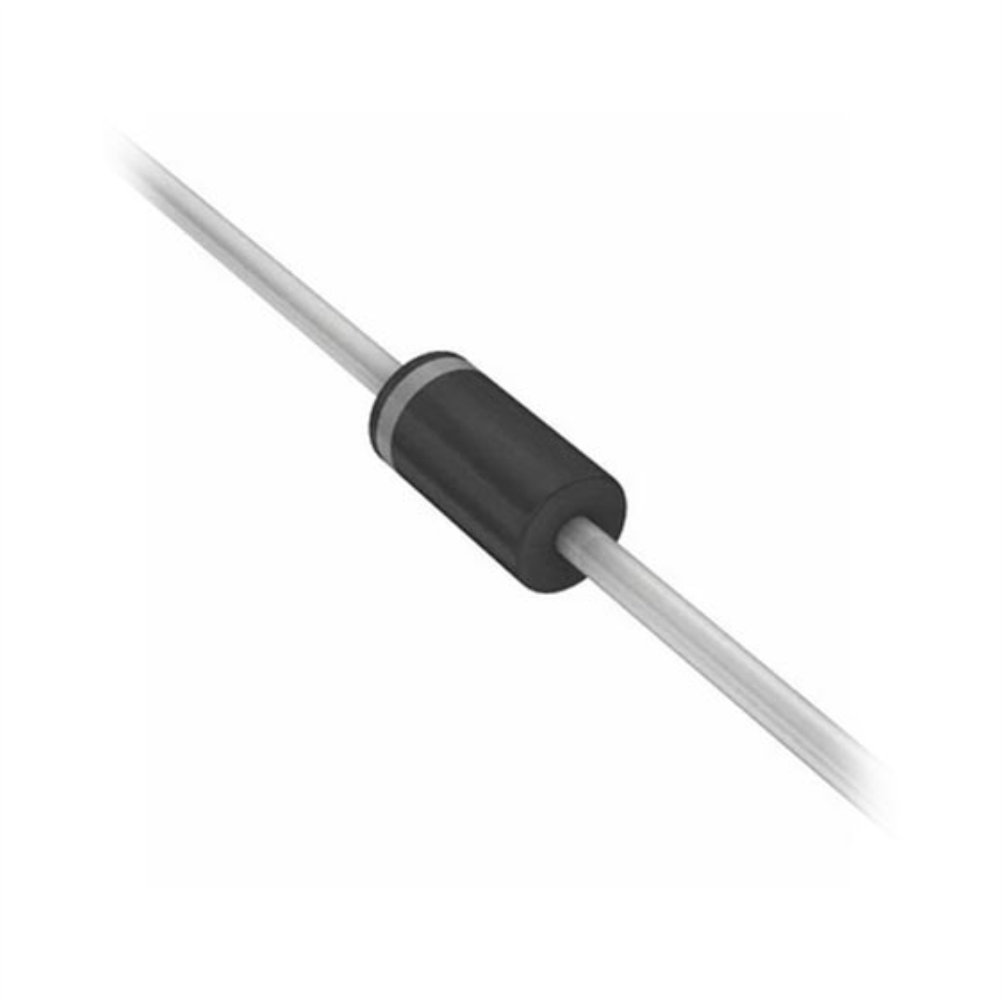

UF5408 Hızlı Diyot (Ultrafast Recovery Diode) - 1000V 3A

Yüksek frekans ve yüksek voltaj devreleriniz için yüksek verimlilik!

Geleneksel silikon doğrultucu diyotlar (örneğin 1N4007), akım yön değiştirdiğinde (ters kutuplanmada) akımı kesmekte yavaş kalır. Bu durum, özellikle yüksek frekanslı anahtarlamalı devrelerde (SMPS, invertörler, DC-DC dönüştürücüler) önemli enerji kayıplarına ve aşırı ısınmaya neden olur.

UF5408, Ultrafast Recovery (Ultra Hızlı Geri Toparlanma) özelliği sayesinde, yüksek frekansta dahi akımı son derece hızlı keserek bu kaybı minimuma indirir. 1000V'luk yüksek ters gerilim dayanımı ve 3A'lik akım kapasitesi ile AC-DC ve DC-DC çeviricilerde, serbest teker diyotu olarak veya yüksek performanslı doğrultucu devrelerinde ideal bir bileşendir.

 Neden UF5408 Hızlı Diyot Kullanmalısınız?

•  Hızlı Anahtarlama: Nanometreler düzeyindeki geri toparlanma süresi ($t_{rr}$) sayesinde yüksek frekanslı devrelerde verimliliği artırır.

•  Daha Az Isınma: Geri toparlanma kaybı azaldığı için daha az güç dağıtır ve daha az ısınır, bu da soğutucu ihtiyacını azaltır.

•  Yüksek Güvenlik: 1000V'a kadar ters gerilime dayanıklıdır, bu da dalgalanmalara karşı ek koruma sağlar.

•  Güç Elektroniği Standardı: SMPS (Anahtarlamalı Güç Kaynakları) ve yüksek frekanslı endüstriyel tasarımlarda yaygın olarak kullanılır.

 Teknik Özellikler

• Diyot Tipi: Ultrafast Recovery Rectifier Diode (Ultra Hızlı Geri Toparlanmalı Doğrultucu)

• Model: UF5408

• Kılıf Tipi: DO-201AD (Aksiyel Tip)

• Ters Tekrar Pik Gerilimi ($V_{RRM}$): 1000 V

• İleri Ortalama Akım ($I_{F}$): 3 A

• Maksimum Geri Toparlanma Süresi ($t_{rr}$): $75 ext{ ns}$ (Nanösaniye)

• İleri Tepe Akımı ($I_{FSM}$): 200 A (Anlık)

 Önemli Bağlantı Bilgisi

Diyotlar polariteli bileşenlerdir.

• Katot (Çizgili Taraf): Akımın Çıktığı taraf.

• Anot (Düz Taraf): Akımın Girdiği taraf.

Yüksek akım ve sürekli çalışma koşullarında, bu diyotun nominal değerlere yakın çalışırken ısınabileceği unutulmamalı ve gerekirse küçük bir soğutucu (ısı emici) ile kullanılması önerilir.

 Paket İçeriği

• 1 Adet UF5408 Ultrafast Diyot (Seçilen adette)

 Sıkça Sorulan Sorular

Soru: 1N4007 yerine UF5408 kullanabilir miyim?

Cevap: Düşük frekanslı (50/60 Hz) doğrultma devrelerinde kullanabilirsiniz ancak maliyeti daha yüksektir. Yüksek frekanslı devrelerde ise 1N4007 kesinlikle kullanılamaz; yerine UF5408 veya Schottky diyotlar tercih edilmelidir.

Soru: MIC ne anlama geliyor?

Cevap: MIC (Microphone) değil, burada büyük olasılıkla üretici firma kodunu veya bir kalite/paketleme standardını ifade etmektedir. Elektronik bileşenlerin listelemelerinde bazen bu tarz ek kodlar bulunur.
