Arduino Uno Sensor Shield V4.0 (GVS Genişletme Kartı)

Elektronik projelerinizi sadeleştirin, bağlantı hatalarını en aza indirin!

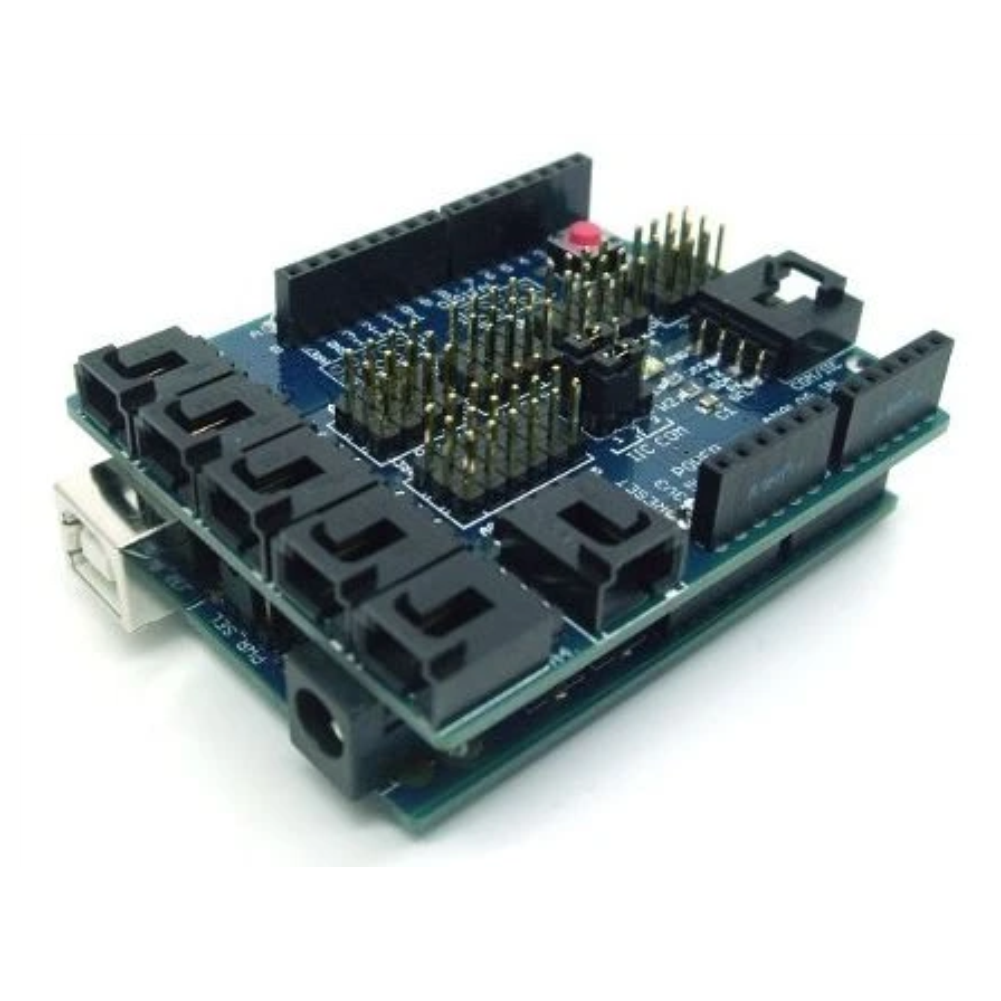

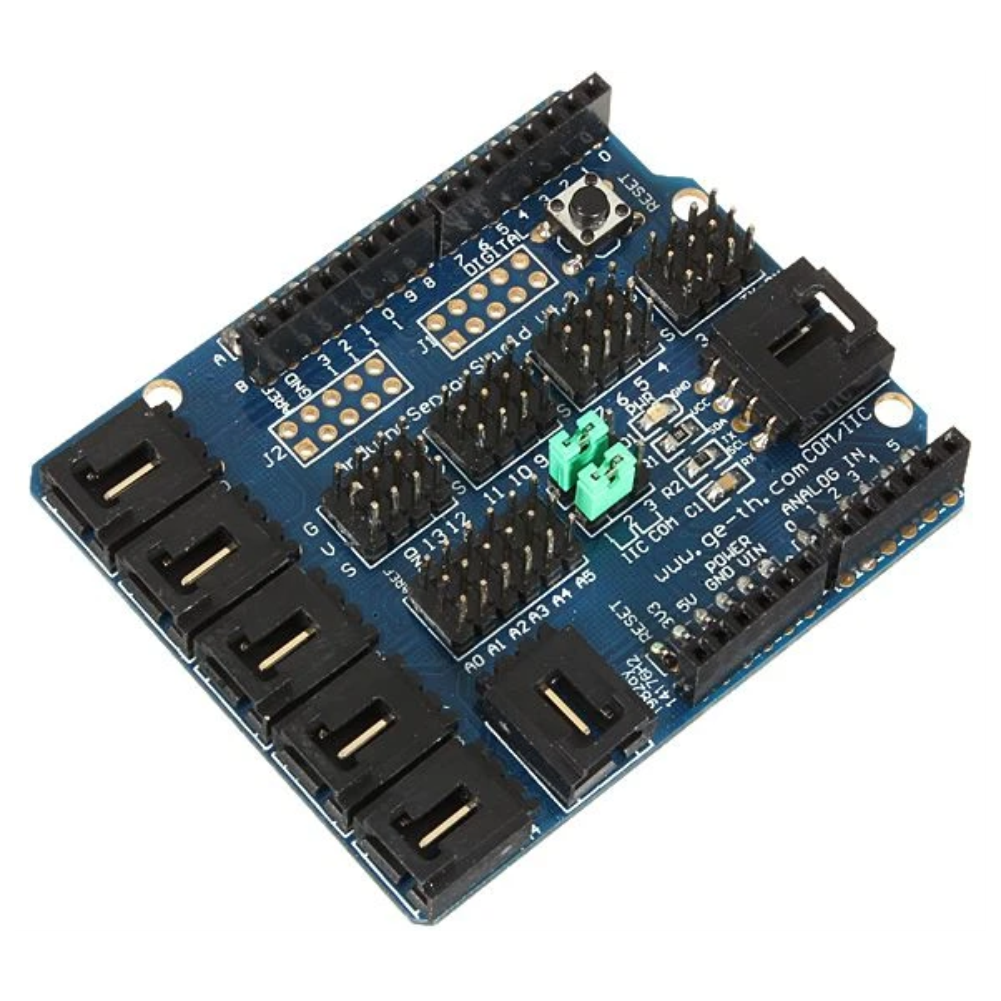

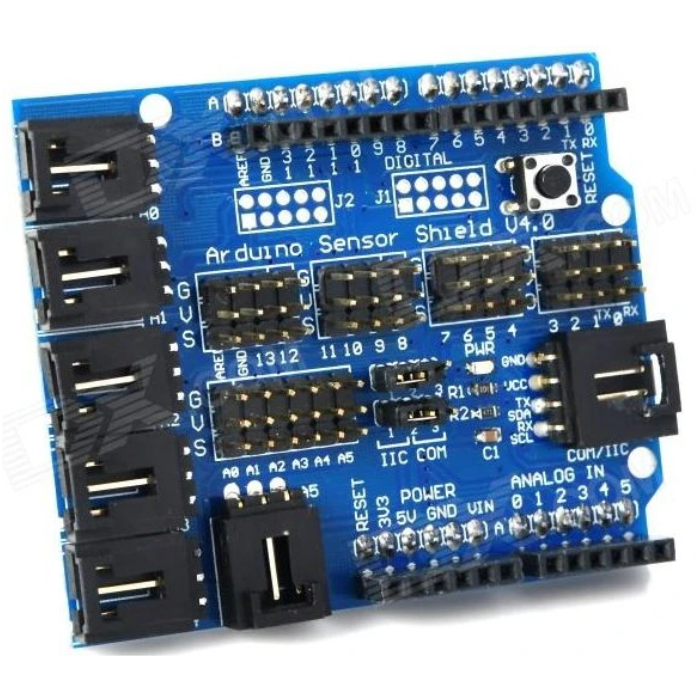

Arduino Uno Sensor Shield V4, Arduino Uno kartınızın üzerindeki giriş/çıkış pinlerini daha kullanışlı hale getiren klasik ve popüler bir genişletme kartıdır. Normalde tek sıra halinde olan Arduino pinlerini; her pin için ayrı Toprak (GND), Voltaj (VCC) ve Sinyal (Signal) olacak şekilde 3'lü gruplara ayırır (GVS Yapısı).

Bu yapı sayesinde sensörlerinizi, butonlarınızı ve özellikle servo motorlarınızı breadboard (devre tahtası) kullanmadan, doğrudan 3 pinli kablolarla karta takabilirsiniz. Robotik projelerde yaşanan "kablo çıktı" veya "yanlış bağlantı" sorunlarını ortadan kaldırmanın en kesin yoludur.

Neden Sensor Shield V4 Tercih Etmelisiniz?

• GVS Standart Yapı: Her dijital ve analog pinin yanında güç çıkışları bulunur. Sensör modüllerini takmak saniyeler sürer.

• İstiflenebilir Tasarım: Kartın üzerindeki pin yuvaları sayesinde, bu kartın üzerine başka shield'lar (örneğin LCD Shield) takmaya devam edebilirsiniz.

• Servo Motor Kolaylığı: Servo motorların kablo dizilimi ile birebir uyumludur. Tak-Çalıştır mantığıyla robot kollar ve araçlar yapabilirsiniz.

• İletişim Portları: Kart üzerinde I2C (IIC) ve UART (Seri Haberleşme) pinleri ayrıca gruplandırılmıştır, böylece ekran ve bluetooth modüllerini kolayca bağlayabilirsiniz.

• Reset Butonu: Projenizi yeniden başlatmak için kartın üzerinde dahili reset butonu bulunur.

Teknik Özellikler

• Uyumluluk: Arduino Uno R3, Leonardo, Mega 2560 (Orta pinler)

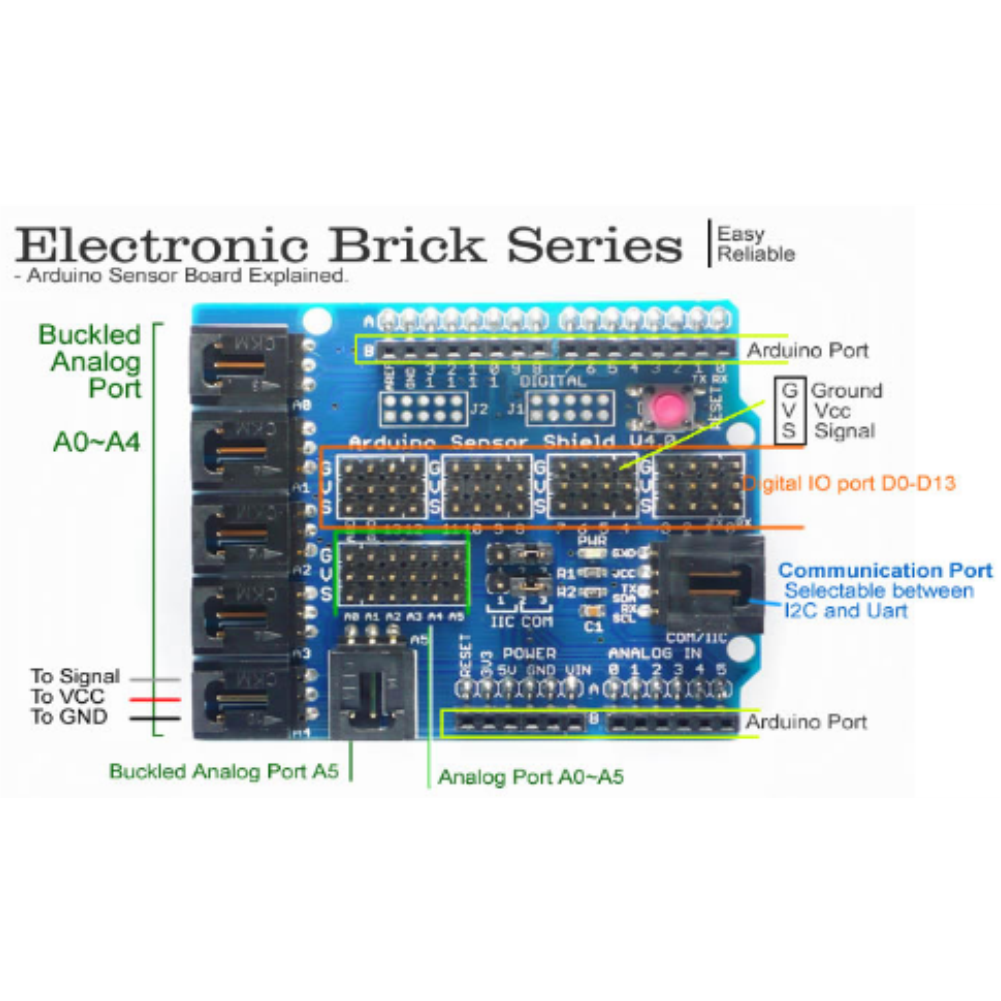

• Pin Düzeni: GVS (Ground - Voltage - Signal)

• Ekstra Portlar:

  • I2C Arayüzü (SCL, SDA, 5V, GND)

  • UART/Serial Port (TX, RX, 5V, GND)

• Boyutlar: Arduino Uno ile birebir aynı form faktörü.

• Güç: Arduino üzerinden veya harici güç girişinden beslenebilir.

Kullanım İpucu

Çok sayıda Servo motor (örneğin 3-4 adet SG90) kullanacaksanız, Arduino'nun USB gücü yeterli olmayabilir. Shield üzerindeki güç klemensinden veya pinlerinden harici 5V adaptör/pil bağlayarak motorlarınızı daha performanslı çalıştırabilirsiniz.

Paket İçeriği

• 1 x Arduino Sensor Shield V4.0

Sıkça Sorulan Sorular

Soru: V5 Modeli ile V4 arasındaki fark nedir? Cevap: V5 modeli daha yeni olup üzerinde SD Kart ve Ultrasonik sensörler için ekstra özelleştirilmiş pin grupları bulunur. V4 ise daha sade, klasik bir tasarıma sahiptir ve temel GVS işlevini aynı başarıyla yerine getirir. Genellikle V4 daha ekonomiktir.

Soru: Bu kart için kod yazmam gerekir mi? Cevap: Hayır, bu kart tamamen donanımsal bir "çoklayıcıdır". Yazılım gerektirmez. Taktığınız anda pinleri kullanıma hazırdır.
