Arduino Uno Sensor Shield V5.0 (GVS Genişletme Kartı)

Breadboard ve jumper kablo karmaşasından kurtulun! Projelerinizi profesyonelleştirin.

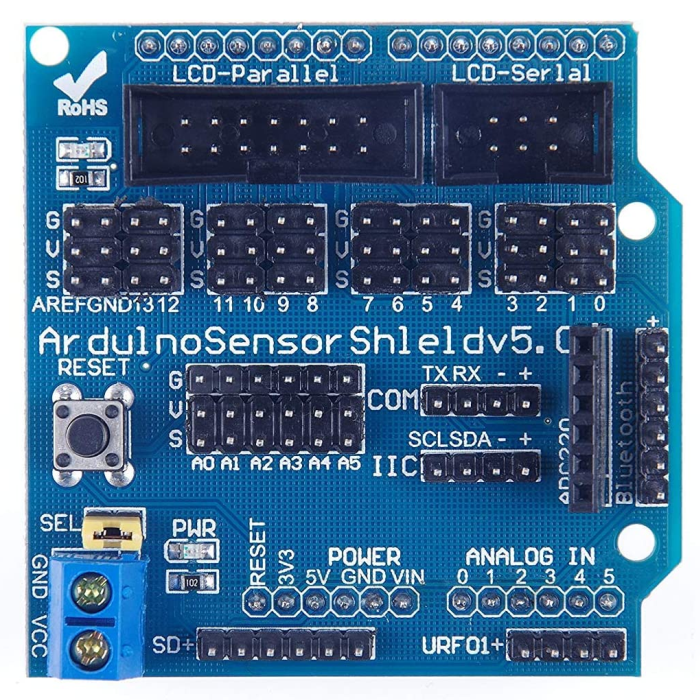

Arduino Sensor Shield V5, Arduino Uno üzerindeki tüm dijital ve analog pinleri düzenleyerek her bir pini VCC, GND ve Sinyal (GVS) formatına dönüştüren bir genişletme kartıdır. Bu sayede sensörlerinizi, servo motorlarınızı ve modüllerinizi breadboard (devre tahtası) kullanmaya gerek kalmadan, doğrudan 3 pinli kablolarla karta takabilirsiniz.

Özellikle çok sayıda servo motor kullanılan (robot kol, örümcek robot vb.) projelerde, kart üzerindeki klemens girişinden harici güç vererek Arduino'nuzu yormadan motorları besleyebilirsiniz.

Neden Sensor Shield V5 Kullanmalısınız?

• Tak-Çalıştır GVS Yapısı: Her pinin yanında kendi +5V ve GND pini bulunur. Sensörleri tek hamlede takabilirsiniz. Yanlış bağlantı riskini ortadan kaldırır.

• Servo Motor Dostu: Arduino'nun kendi gücü birden fazla servoyu çalıştırmaya yetmez. Shield üzerindeki vidalı klemens sayesinde dışarıdan adaptör veya pil bağlayarak motorlarınıza yüksek akım sağlayabilirsiniz.

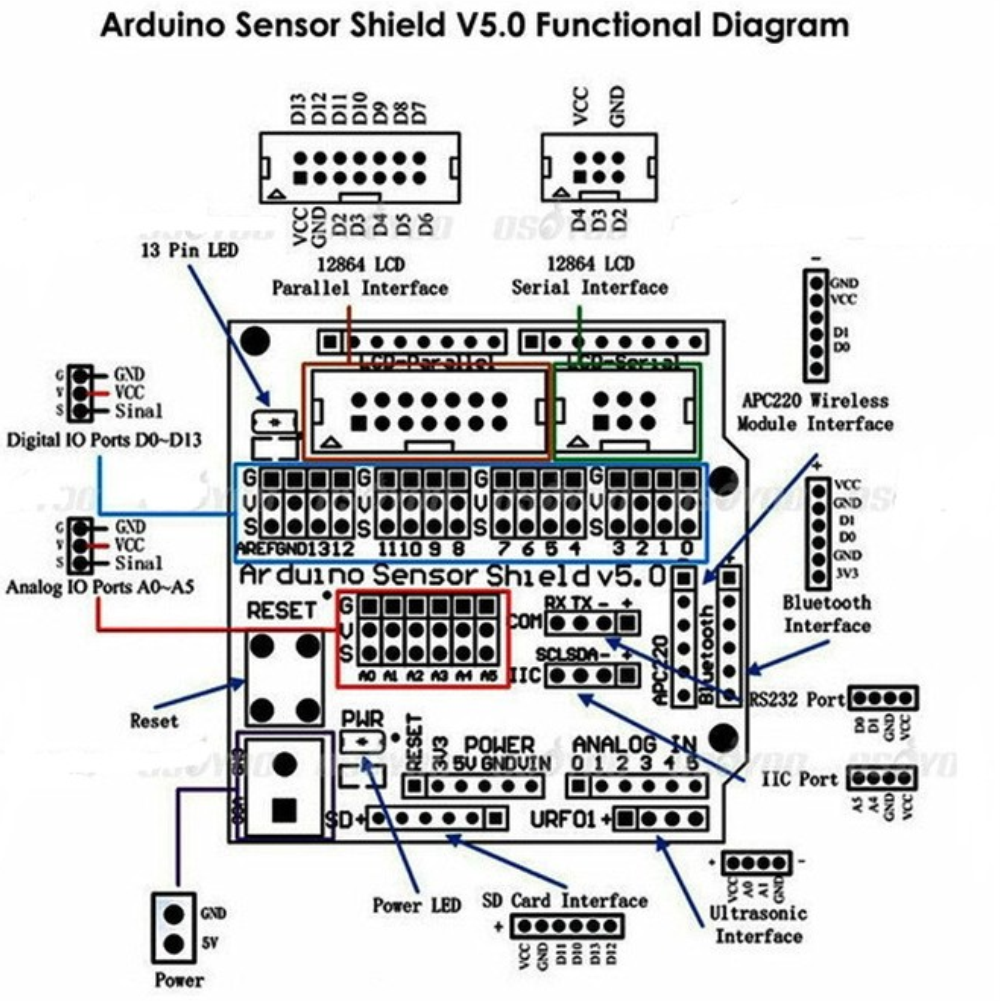

• Ekstra İletişim Portları: Kart üzerinde I2C (IIC), COM (UART), Bluetooth, SD Kart ve Ultrasonik sensörler için ayrılmış özel soketler bulunur.

• Düzenli Projeler: Kablo yığınını ortadan kaldırır, projenizin daha temiz görünmesini ve arıza durumunda hatanın kolay bulunmasını sağlar.

Teknik Özellikler

• Uyumluluk: Arduino Uno R3, Mega 2560, Leonardo

• Pin Yapısı: Standart GVS (Ground - Voltage - Signal)

• İletişim Portları:

  • I2C (SCL, SDA) arayüzü

  • Bluetooth modül arayüzü

  • SD Kart modül arayüzü

  • APC220 kablosuz modül arayüzü

  • Ultrasonik sensör arayüzü

• Ekstra Özellik: Reset butonu ve Güç LED'i kart üzerindedir.

• Boyutlar: 57mm x 57mm

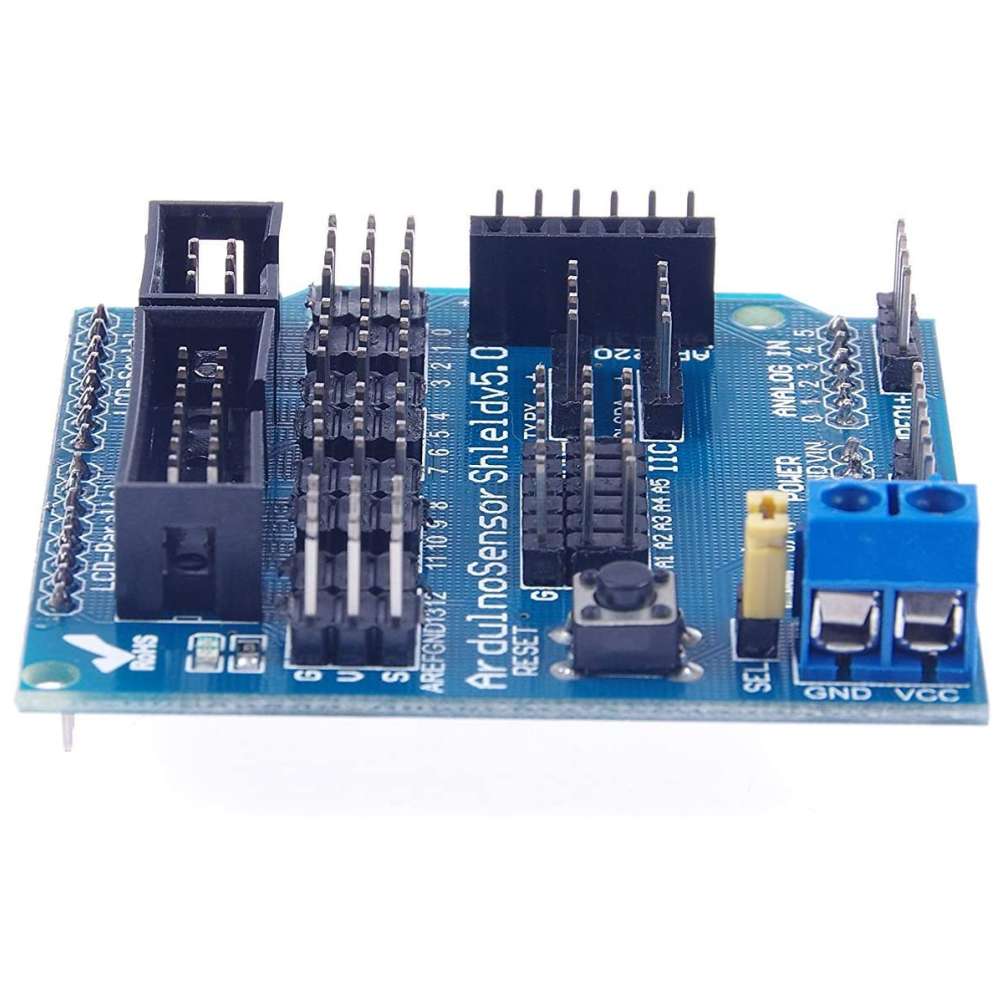

Önemli Kullanım İpucu: Jumper Ayarı (PWR_SEL)

Kart üzerinde gücün nereden alınacağını seçmenizi sağlayan bir Jumper (SEL) bulunur.

1. Jumper Takılıysa: Sensörler ve motorlar gücünü Arduino'nun USB girişinden alır (Düşük güç gerektiren sensörler için uygundur).

2. Jumper Çıkarılırsa: Klemens girişine bağladığınız harici güç kaynağı (Pil/Adaptör) devreye girer. Çoklu servo motor kullanımında jumper'ı çıkarıp harici güç vermeniz önerilir.

Paket İçeriği

• 1 x Arduino Sensor Shield V5.0

Sıkça Sorulan Sorular

Soru: Sürücü yüklemem gerekir mi? Cevap: Hayır, bu kart pasif bir donanımdır. Herhangi bir yazılım veya sürücü gerektirmez. Taktığınız anda pinleri çoğaltmış olursunuz.

Soru: Arduino Mega ile çalışır mı? Cevap: Fiziksel olarak Mega üzerine takılabilir ve orta kısımdaki pinleri (Uno ile ortak olanları) kullanabilirsiniz. Ancak Mega'nın tüm pinlerini kullanmak için "Mega Sensor Shield" modelini öneririz.
