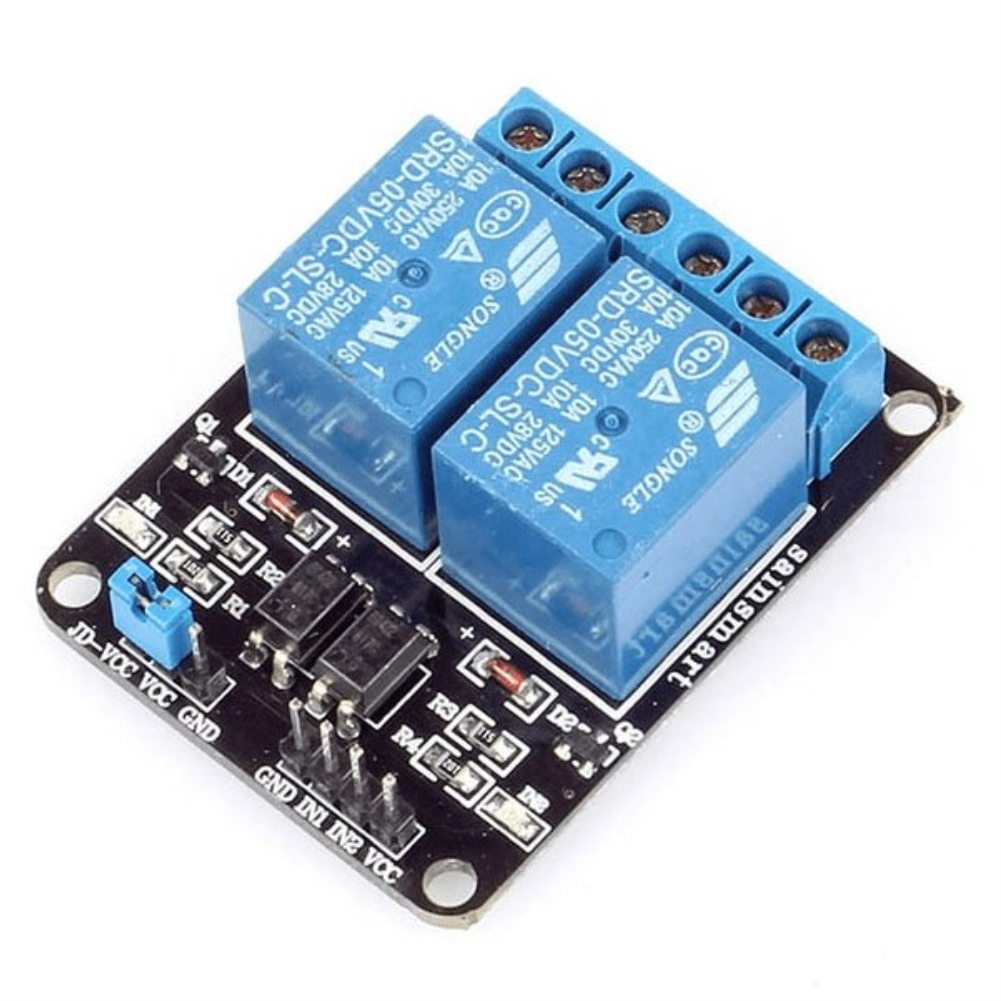

2 Kanal 5V Röle Modülü (PIC ve ARM Uyumlu - Optokuplörlü)

Çift cihaz kontrolü, tam elektriksel izolasyon!

Mikrodenetleyiciniz (Arduino, PIC, ARM, STM32) sadece 3.3V veya 5V gibi düşük voltajlarla çalışır. Ancak evinizdeki bir lambayı, fanı veya yüksek güçlü bir motoru kontrol etmek istediğinizde yüksek voltaja ve akıma ihtiyacınız vardır. 2 Kanal Röle Modülü, düşük voltajlı sinyallerle yüksek güçlü cihazları (220V AC / 30V DC) açıp kapatmanızı sağlayan bir köprüdür.

Bu modül, özellikle PIC ve ARM gibi hassas işlemciler için Optokuplör (Işıkla Yalıtım) teknolojisine sahiptir. Bu sayede röle üzerinde oluşabilecek parazitler veya yüksek gerilim sıçramaları asla işlemcinize ulaşmaz, kartınızı yakmaz.

 Neden Bu Modülü Seçmelisiniz?

•  Optokuplör Koruması: Sinyal girişi ile röle beslemesi ışık yoluyla birbirinden ayrılmıştır. İşlemciniz %100 güvendedir.

•  Çift Kanal: Aynı anda iki farklı cihazı (Örn: Hem lamba hem vantilatör) birbirinden bağımsız kontrol edebilirsiniz.

•  Geniş Uyumluluk: Arduino'nun yanı sıra 8051, AVR, PIC, DSP, ARM, ARM, MSP430 ve TTL mantığıyla çalışan tüm sistemlerle uyumludur.

•  Durum LED'leri: Her kanal için ayrı bir LED bulunur, rölenin çekip çekmediğini gözle görebilirsiniz.

 Teknik Özellikler

• Röle Modeli: Standart 5V (Songle vb.)

• Kanal Sayısı: 2 Kanal

• Çalışma Gerilimi: 5V DC

• Maksimum Yük (AC): 250V / 10A

• Maksimum Yük (DC): 30V / 10A

• Tetikleme: Lojik 0 (Low) veya Lojik 1 (High) - (Ürününüz jumperlı ise "Seçilebilir", değilse genellikle "Low Trigger"dır)

• Boyutlar: Standart montaj delikli kompakt tasarım

 Bağlantı Mantığı (Klemensler)

Röle çıkışında 3 adet giriş bulunur:

1. COM (Ortak Uç): Elektriğin girdiği uç.

2. NO (Normally Open): Normalde Açık. Röle tetiklenince elektrik buradan geçer. (Genellikle kullanılan budur).

3. NC (Normally Closed): Normalde Kapalı. Röle tetiklenmezken elektrik geçer, tetiklenince kesilir.

 Paket İçeriği

• 1 x 2 Kanal 5V Röle Modülü

 Sıkça Sorulan Sorular

Soru: 3.3V ile çalışan Raspberry Pi veya STM32 ile çalışır mı? Cevap: Evet. Kartın VCC pinine 5V vermelisiniz (Röle bobini için), ancak sinyal (IN) pinlerini 3.3V işlemcinizle tetikleyebilirsiniz. Optokuplör sayesinde sorunsuz çalışır.

Soru: Kombi veya klima kontrol edebilir miyim? Cevap: Röleler 10A dayanıklıdır. Kombi gibi düşük akımlı cihazları kontrol edebilir ancak Klima veya Isıtıcı gibi çok yüksek akım çeken (2000W üzeri) cihazlar için Kontaktör kullanmanız gerekir, bu röleler yapışabilir.
