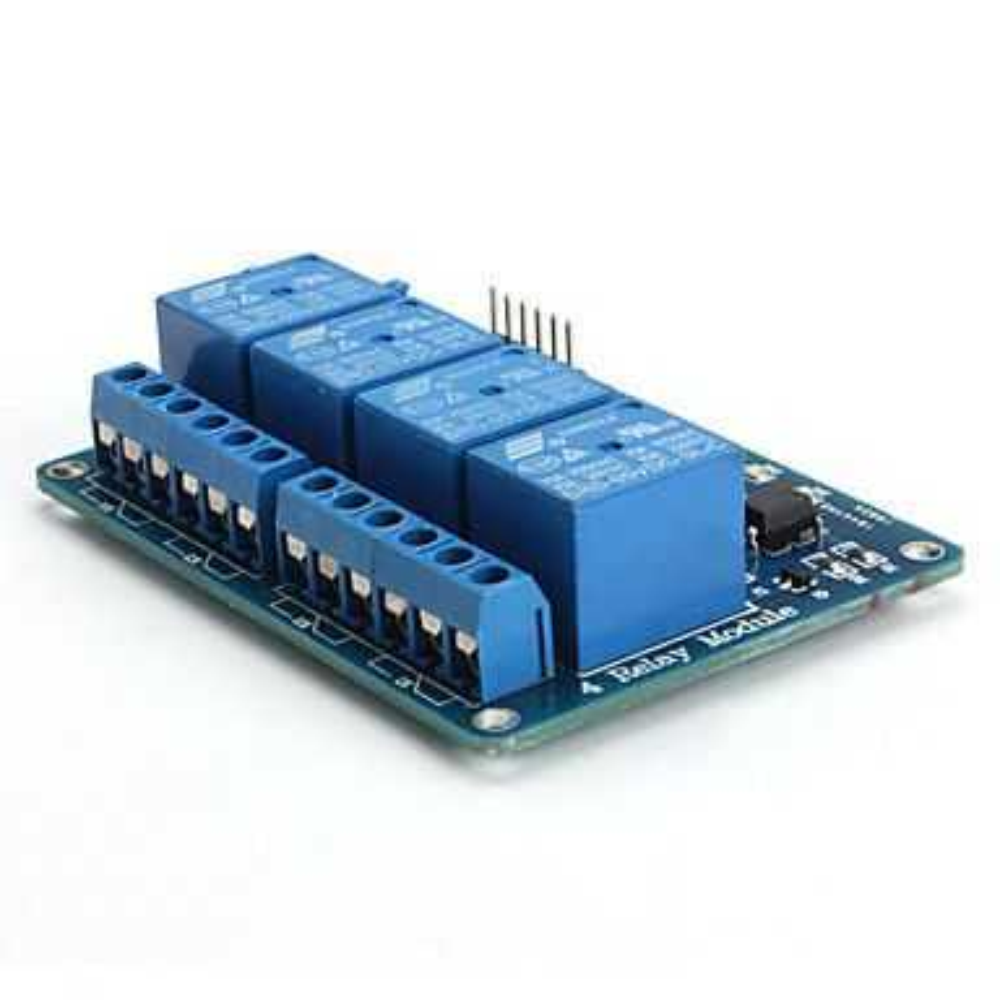

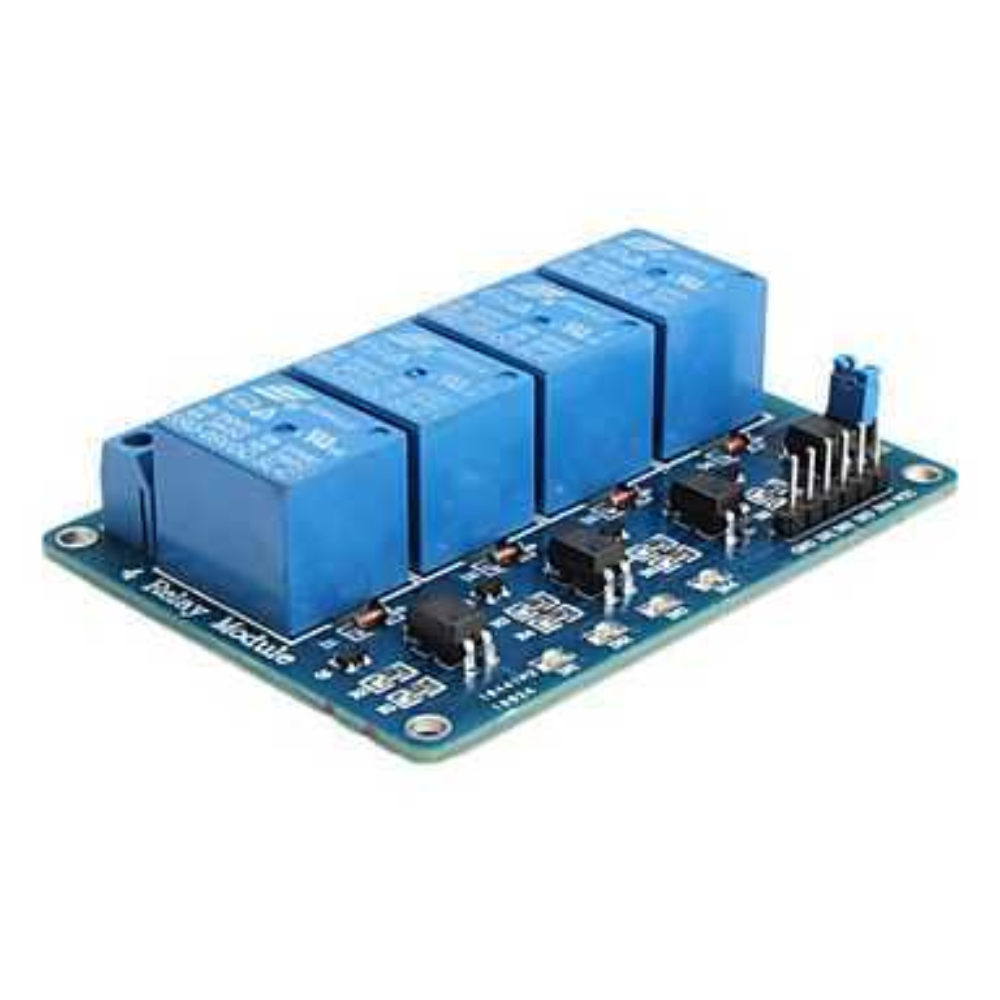

4 Kanal 5V Röle Modülü (Optokuplörlü - 4 Bağımsız Çıkış)

Tek bir kartla dört cihazı yönetin! Akıllı sistemlerin kontrol merkezi.

Akıllı ev sistemleri, robotik uygulamalar veya endüstriyel otomasyon projeleri genellikle birden fazla çıkışı aynı anda yönetme ihtiyacı duyar. 4 Kanal 5V Röle Modülü, tek bir kart üzerinde dört bağımsız röle sunarak bu ihtiyacınızı karşılar.

Bu kart, özellikle hassas PIC ve ARM mimarisine sahip mikrodenetleyicilerle çalışmak üzere tasarlanmıştır. Her röle girişi, röle bobini ile mikrodenetleyici sinyal pini arasına yerleştirilmiş bir Optokuplör (Opto-izolatör) içerir. Bu kritik özellik, röle bobini üzerinde oluşabilecek parazit veya geri tepme akımlarının işlemcinize zarar vermesini engeller ve sistemi güvence altına alır.

 Neden 4 Kanal Optokuplörlü Modülü Seçmelisiniz?

•  Dört Bağımsız Kontrol: Aynı anda 4 farklı lamba, fan veya motoru bağımsız olarak açıp kapatabilirsiniz.

•  Maksimum Güvenlik: Optokuplör yalıtımı sayesinde mikrodenetleyiciniz (Arduino, PIC, ARM, STM32) yüksek voltajdan ve elektromanyetik parazitten korunur.

•  Yüksek Güç Kapasitesi: Her bir kanal, 250V AC'de 10 Amper (yaklaşık 2200 Watt) güce kadar dayanıklıdır.

•  NO / NC Seçeneği: Her kanal, devrenizi "Normalde Açık (NO)" veya "Normalde Kapalı (NC)" kontak yapısında kurmanıza olanak tanır.

 Teknik Özellikler

• Kanal Sayısı: 4 Bağımsız Kanal

• Çalışma Gerilimi: 5V DC (Tetikleme ve Kart Beslemesi)

• Kontak Kapasitesi (Yük):

  • AC: 250V / 10A

  • DC: 30V / 10A

• Yalıtım: Optokuplör (Foto-izolasyon)

• Tetikleme: Genellikle Lojik 0 (Low Level Trigger) - Ürününüze göre kontrol ediniz.

• Uyumluluk: Arduino, PIC, ARM, AVR ve tüm TTL mantık seviyeli mikrodenetleyiciler.

 Bağlantı İpuçları

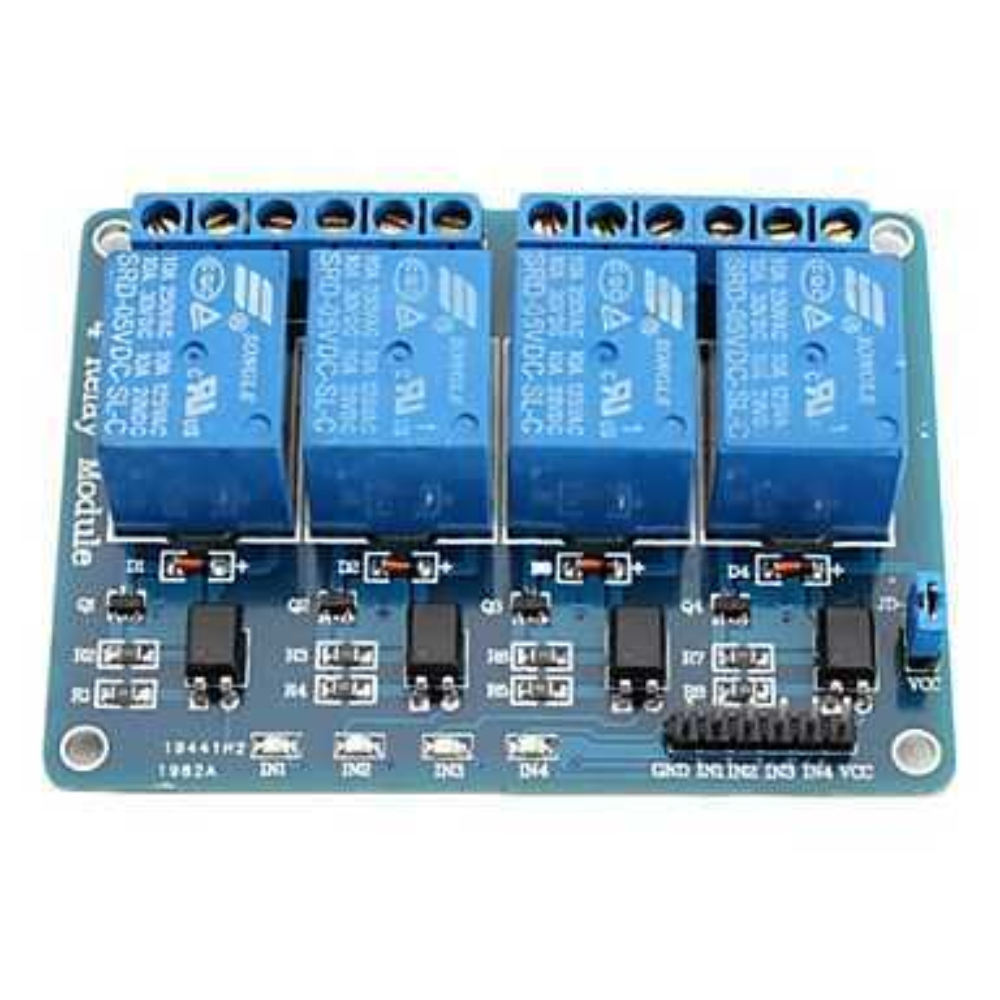

Rölelerin tetikleme pinleri (IN1, IN2, IN3, IN4) doğrudan mikrodenetleyicinizin dijital çıkış pinlerine bağlanır. Röle bobin gücü için ise kartın VCC ve GND pinlerinden 5V DC besleme sağlanmalıdır.

 Paket İçeriği

• 1 x 4 Kanal 5V Röle Modülü (Optokuplörlü)

 Sıkça Sorulan Sorular

Soru: Dört kanalı da aynı anda kullanabilir miyim? Cevap: Evet, her kanal birbirinden bağımsızdır ve aynı anda dördünü birden çalıştırabilirsiniz.

Soru: Bu kartla AC motor hızını kontrol edebilir miyim? Cevap: Hayır. Röleler sadece On/Off (Aç/Kapa) anahtarı görevi görür. Hız kontrolü için Triyak (Dimmer) Modülü kullanmanız gerekir.
