IR Kablosuz Uzaktan Kumanda Kiti (AVR, PIC, Arduino Uyumlu)

Projelerinize "Uzaktan Erişim" yeteneği kazandırın!

Bu Kızılötesi (IR) Kumanda Seti, televizyon kumandalarından alışık olduğumuz teknolojiyi kendi elektronik projelerinize taşımanızı sağlar. Set içerisinde 21 Tuşlu Mini Kumanda ve bu sinyalleri yakalayıp mikrodenetleyiciye ileten 38kHz IR Alıcı Modül (Genellikle VS1838B) bulunur.

Özellikle AVR (Atmega), PIC (Microchip) ve ARM tabanlı gömülü sistemlerde; NEC, RC5 veya Sony protokollerini çözümleyerek (Decoding) kablosuz veri transferi veya kontrol sistemleri kurmak için idealdir. Sadece tek bir dijital pin üzerinden haberleşir.

 Neden Bu Kiti Kullanmalısınız?

•  Evrensel Frekans: 38kHz taşıyıcı frekansı kullandığı için sadece kendi kumandasıyla değil, evinizdeki TV veya klima kumandalarını tanıtarak da projelerinizi kontrol edebilirsiniz.

•  Kolay Protokol: Genellikle NEC protokolünü kullanır. PIC ve AVR için internette yüzlerce hazır C kodu ve algoritma örneği mevcuttur.

•  Az Pin Kullanımı: Alıcı modül sadece 3 bacaklıdır (VCC, GND, Sinyal). İşlemcinizde sadece 1 pin işgal eder.

•  Yeterli Menzil: Engelsiz ortamda 5-8 metreye kadar kontrol imkanı sağlar.

 Teknik Özellikler

• Alıcı Sensör: VS1838B / HX1838 (38kHz Kızılötesi Alıcı)

• Kumanda Tuş Sayısı: 17 veya 21 Tuş (Stok modeline göre)

• Çalışma Frekansı: 38 KHz

• Etkili Mesafe: 5 - 8 Metre (Ortam ışığına ve pil durumuna göre değişir)

• Çalışma Gerilimi: 2.7V - 5.5V DC (3.3V ve 5V sistemlerle uyumlu)

• Pil Tipi: CR2025 Düğme Pil (Genellikle dahildir)

 Teknik İpucu (Protokol ve Kodlama)

PIC veya AVR ile "Raw" (ham) sinyal okuması yaparken, alıcıdan gelen sinyalin "Active Low" (Ters mantık) olduğunu unutmayın. Yani sinyal yokken pin HIGH (1), sinyal geldiğinde LOW (0) olur. Zamanlayıcı (Timer) kesmeleri kullanarak darbelerin (pulse) uzunluğunu ölçerek 0 mı 1 mi geldiğini çözümleyebilirsiniz.

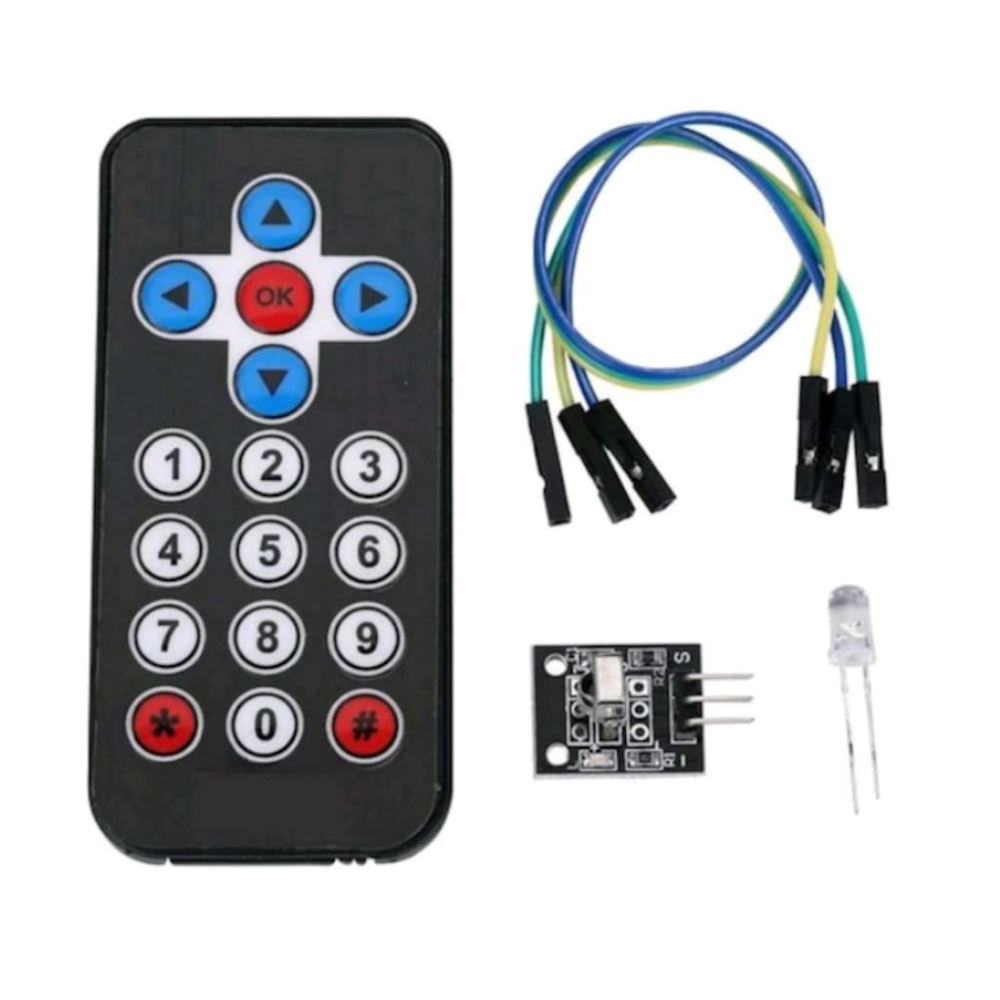

 Paket İçeriği

• 1 x IR Uzaktan Kumanda (Mini Tip)

• 1 x IR Alıcı Modül (VS1838B Kartı veya Komponenti)

• 1 x CR2025 Pil (Kumanda içinde)

• 3 x Dişi-Dişi Jumper Kablo

 Sıkça Sorulan Sorular

Soru: Sadece kendi kumandasıyla mı çalışır? Cevap: Hayır. Alıcı modül 38kHz olan tüm kumandaları (TV, Klima, Ses Sistemi) algılar. Sadece o kumandanın kodlarını mikrodenetleyicinize tanıtmanız gerekir.

Soru: Duvar arkasından çeker mi? Cevap: Hayır. Kızılötesi (IR) ışık teknolojisi kullandığı için kumandanın alıcıyı görmesi gerekir (Görüş hattı / Line of Sight).
